建筑通风用圆形网格防雨罩结构设计

　　在民用与工业建筑的外墙排风、新风系统布设场景中，外露的通风口往往需要兼顾通风效率与防雨防杂物侵入的需求，这类圆形网格防雨罩就是适配直径500mm规格通风口的专用防护构件。从实际使用场景来看，这类构件多安装在建筑外墙的排风管道末端、屋面通风口位置，日常工况下需要保证气流顺畅通过，同时在降雨天气阻挡斜向飘落的雨水进入管道内部，还要能拦截落叶、飞絮、小型飞虫等杂物，避免管道内部积堵影响通风系统运行效率。

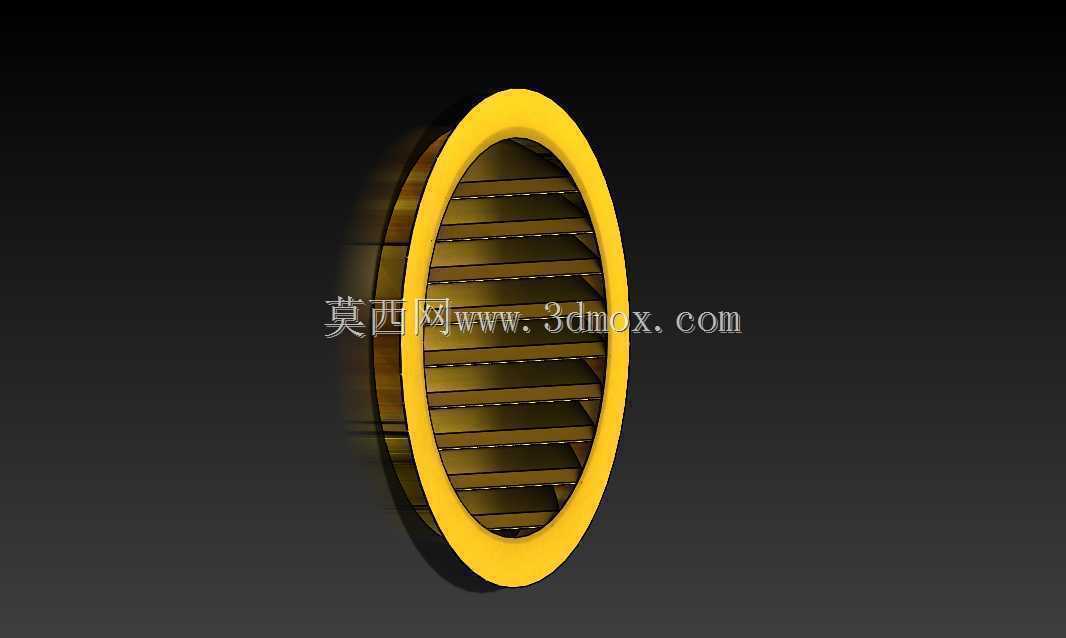

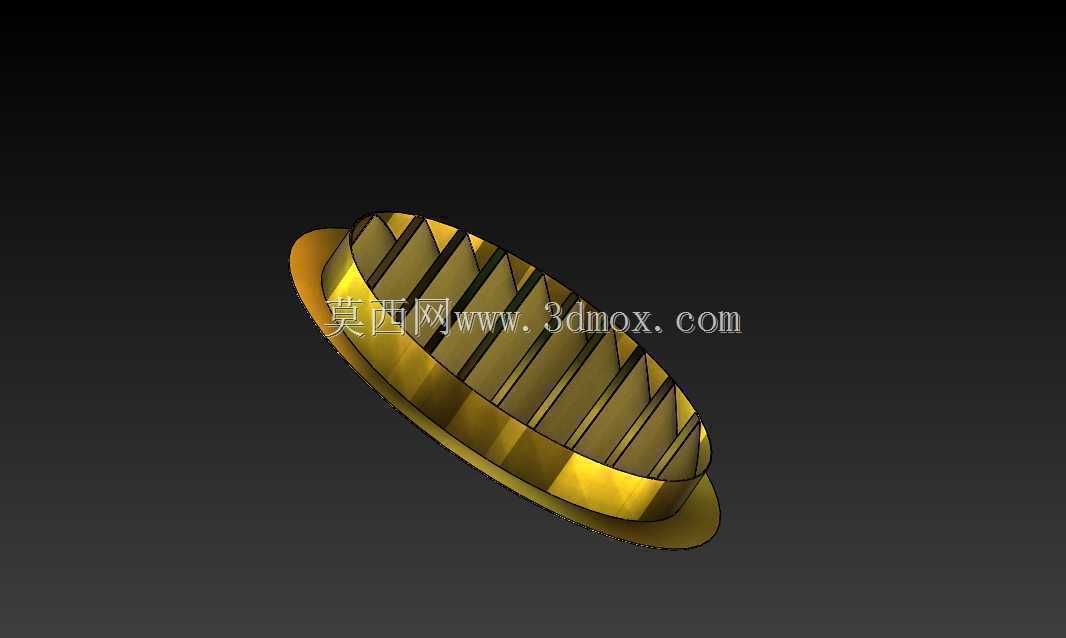

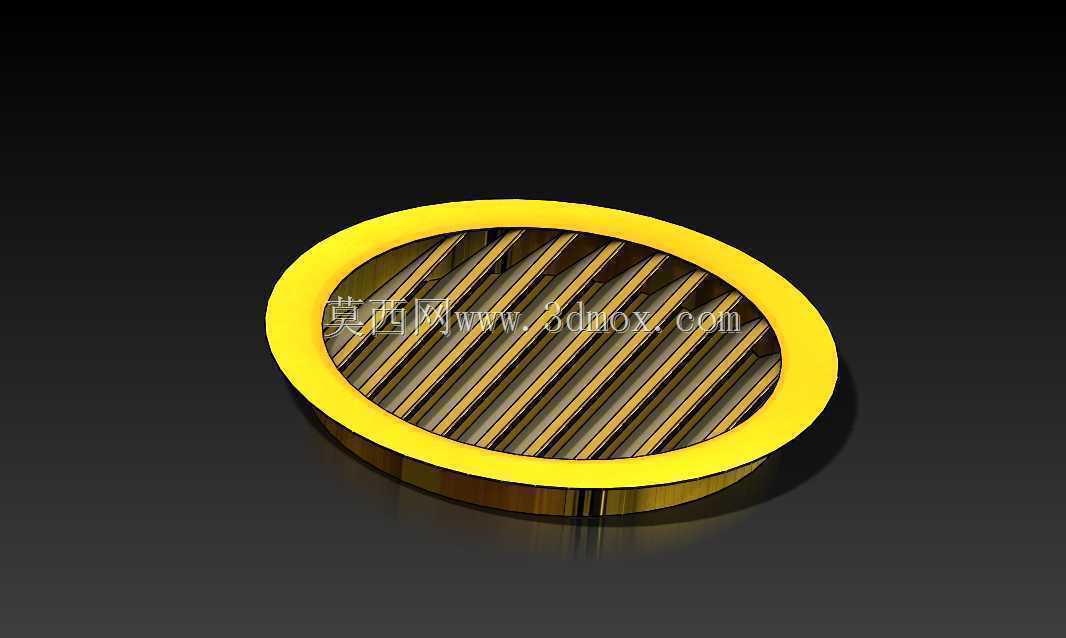

　　设计这类构件时，首先要平衡通风过流面积与挡雨防护的矛盾：罩体整体采用圆形法兰边结构，法兰边作为安装贴合面，能够紧密贴合建筑墙面或风管端面，预留的安装孔位可配合膨胀螺栓或自攻螺钉完成固定，安装边界需要匹配对应管径的风管外径，保证罩体与风管对接处无明显缝隙，避免雨水从拼接位置渗入。内部的网格格栅采用等间距倾斜排布的肋条结构，肋条的倾斜角度经过反复校核，既能够保证竖向气流的通过阻力处于较低区间，又能在斜向降雨时，让雨滴接触肋条后沿肋条斜面导流至罩体边缘排出，不会顺着格栅间隙进入管道内部。

　　罩体的外圈采用翻边结构设计，一方面提升整体构件的结构刚度，避免运输、安装过程中出现磕碰变形，另一方面翻边形成的导流槽能够将格栅导流下来的雨水顺利导向罩体外侧，不会沿罩体内壁流进通风口。网格肋条的厚度设计兼顾了结构强度与通风占比，过厚的肋条会挤占过流面积提升风阻，过薄的肋条则会在户外长期受风载、紫外线老化影响下出现断裂破损，实际建模过程中需要对肋条做根部圆角处理，减少应力集中问题，提升构件的抗疲劳性能。

　　从选型适配角度来说，这类圆形防雨罩的尺寸规格直接对应通风管道的公称直径，安装时需要确认墙面或风管端面的平整度，若安装面存在凹凸偏差，需要在法兰边与安装面之间加装密封胶条，避免拼接缝隙渗水。日常运维过程中，网格结构的间隙设计也考虑了清洁便利性，高压水枪从外侧冲洗即可将附着在格栅上的积灰、杂物冲除，不需要拆卸构件即可完成日常维护，适配建筑通风系统长期免维护的使用需求。
