直线导向滚子承载组件三维结构设计

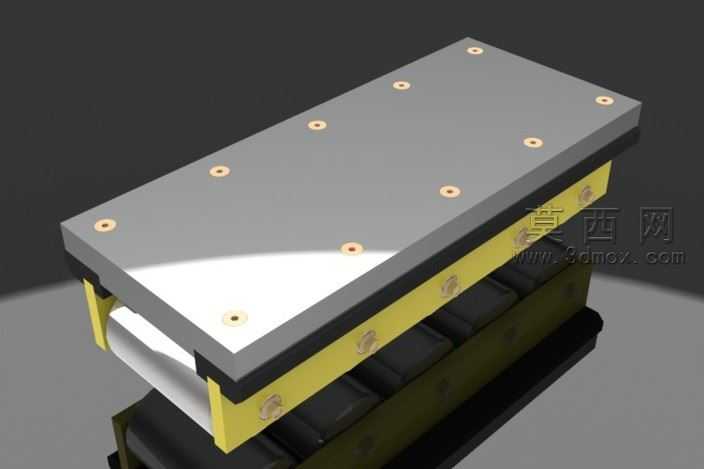

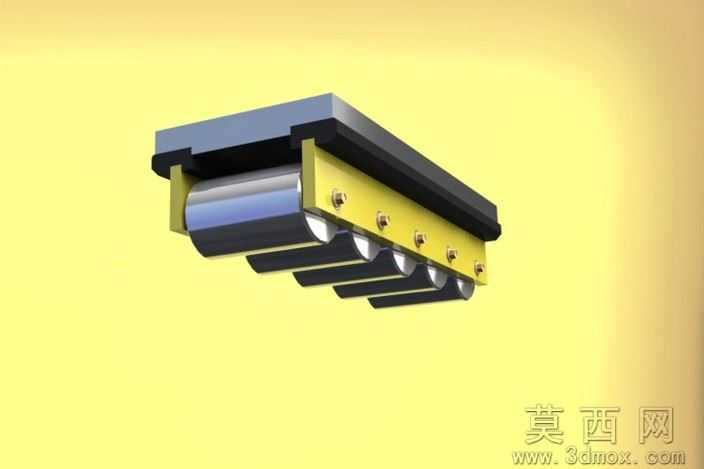

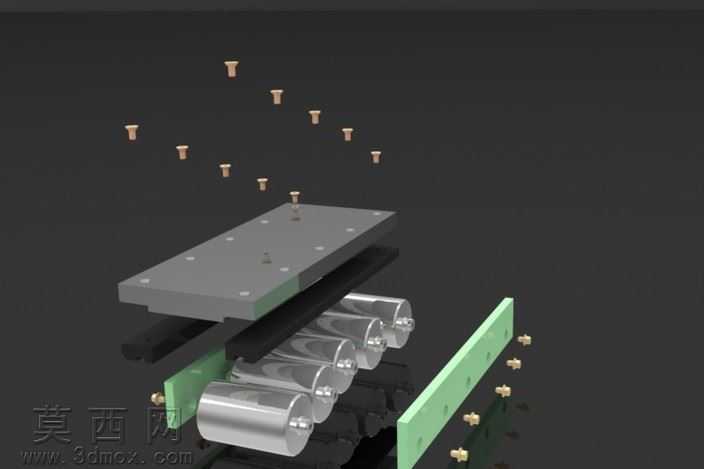

本作品为直线导向类滚子承载组件的三维建模设计成果，整体采用参数化建模思路完成全结构搭建，建模过程中对各部件的装配公差、配合间隙做了精准的数值约束，确保虚拟装配状态下各运动部件无干涉、卡滞问题。模型主体包含外侧硬质防护端盖、中部金属承载基座、多组并列排布的圆柱滚子、侧向定位挡边以及基座上的紧固安装孔位，各部件的尺寸比例严格参照通用直线导向承载构件的行业设计规范设定，还原了真实构件的结构比例与装配逻辑。材质渲染阶段，针对不同部件的物理属性做了差异化的材质调配：圆柱滚子采用高抛光轴承钢材质，设置了高反射率、低粗糙度的金属材质参数，还原轴承钢表面的冷亮金属光泽与镜面反射效果；中部承载基座采用阳极氧化黄色金属材质，调整了金属度与哑光质感参数，模拟工业铝合金氧化处理后的细腻磨砂金属质感；外侧端盖采用深色工程塑料与黑色橡胶封边的复合材质，分别设置了工程塑料的哑光硬质质感与橡胶的低反光柔质触感，不同材质的光影表现层次分明，让整体模型的视觉真实度大幅提升。结构设计上，多组滚子沿基座长度方向等距排布，滚子两侧通过挡边做轴向限位，基座上的安装孔位用于将整个组件固定在设备安装面，滚子外露的圆柱面可与配套导轨面接触，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，同时多滚子并列的排布方式可均匀分散承载载荷，提升组件整体的承载能力与运动稳定性。建模过程中对滚子的圆柱度、基座安装面的平面度、挡边与滚子的配合间隙都做了细节优化，既保证了结构的力学合理性，也让模型的细节表现足够精细，可用于机械结构教学演示、直线导向机构方案验证、设备虚拟装配调试等场景，完整还原了这类滚子承载组件的核心结构特点与工作原理。
