线性径向运动转换机械机构

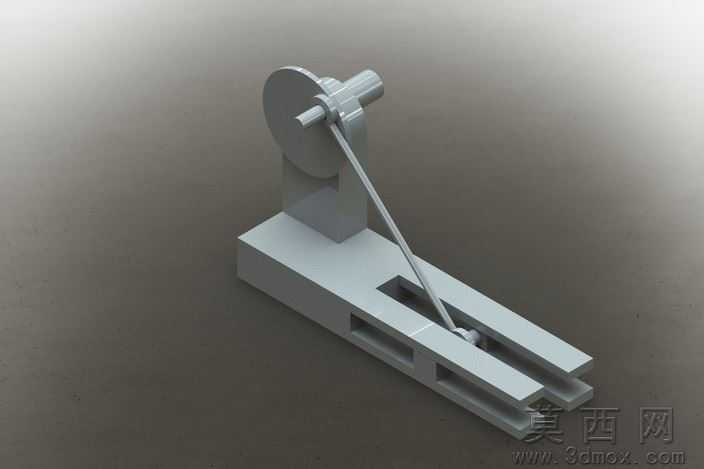

本作品为线性-径向运动转换机构的三维建模成果，建模阶段采用参数化设计思路，先对整体机构的运动逻辑进行拆解，将整体结构划分为固定基座、旋转曲柄、传动连杆、滑动滑块四个核心组成部分，在三维建模软件中先绘制各部件的二维轮廓草图，通过拉伸、切除等基础特征命令完成各零件的实体建模，建模过程中严格控制各部件的配合尺寸，保证后续装配时的运动精度。装配阶段采用同轴心、重合、滑动配合等标准配合关系，依次完成曲柄与基座的旋转副装配、连杆与曲柄的铰接装配、连杆与滑块的铰接装配、滑块与基座滑槽的滑动副装配，装配完成后添加运动仿真验证，确认旋转曲柄的圆周径向运动可通过连杆稳定带动滑块沿基座滑槽做往复线性运动，无卡滞、干涉问题。渲染阶段为各部件赋予哑光浅灰色工程塑料材质，添加柔和的环境漫反射光源，调整阴影参数让机构的结构层次更清晰，基座部分做了加厚处理保证整体支撑稳定性，滑槽采用双侧导向结构提升滑块运动的平稳性，曲柄部分设置了加长轴段方便外接动力输入，连杆两端的铰接处做了圆角过渡处理避免应力集中。该机构的设计核心是实现旋转运动与直线往复运动的相互转换，整体结构简洁紧凑，传动路径清晰，可作为基础教学案例用于机械原理课程的运动演示，也可作为功能模块集成到小型自动化设备的动力传输单元中，建模过程中所有特征均保留参数化关联，后续可根据实际使用需求调整各部件的尺寸参数，适配不同的行程、转速等工况要求。
