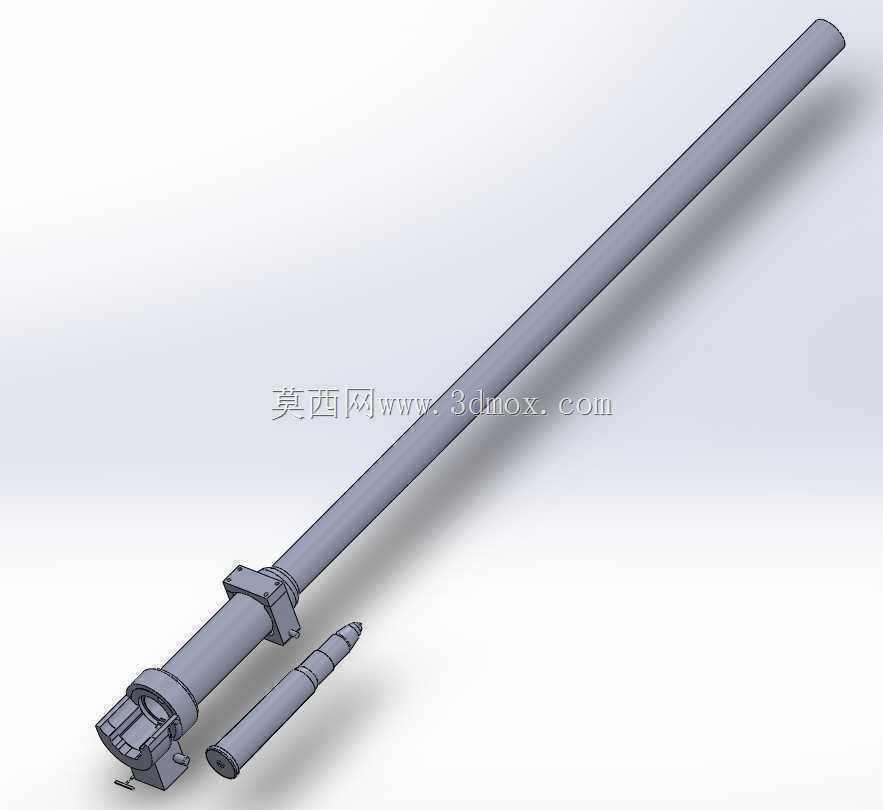

77mm与94mm口径加农炮结构设计

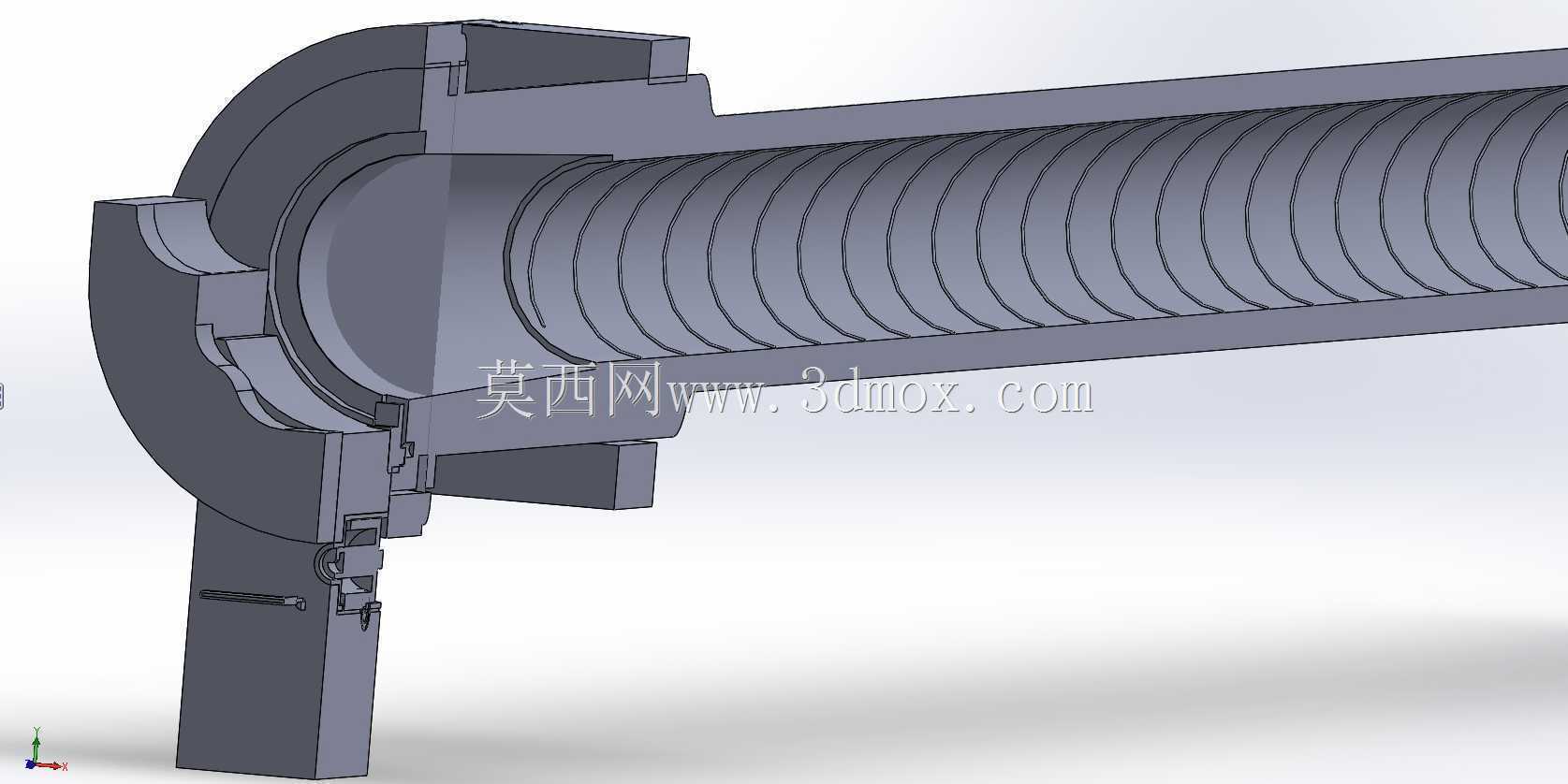

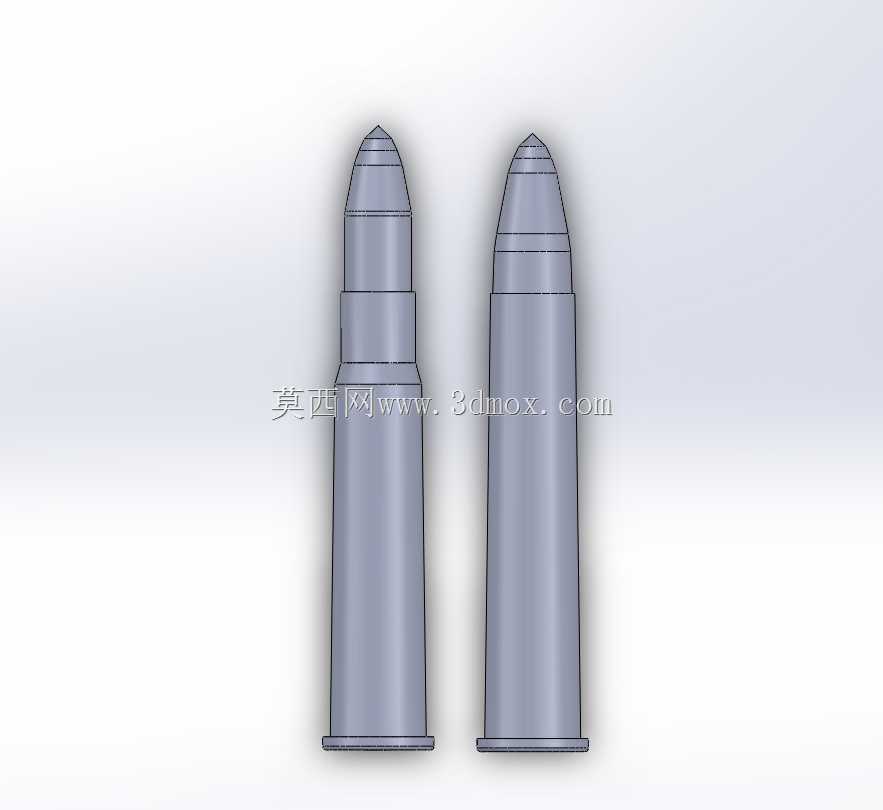

　　该款身管压制武器结构，核心面向装甲车载主武器、固定阵地火力支援两类应用场景设计，可适配不同载具的炮塔安装空间，也可作为牵引式火炮的核心结构模块使用。设计阶段针对两种口径的通用性做了重点优化，77mm口径身管的机匣结构基于.303口径结构按比例放大调整，94mm口径机匣则在77mm机匣基础上做适配修改，除身管部件外，两类口径的炮闩组件、击发机构、退壳构件均可实现互换，大幅降低了战时备件储备压力与后勤维护成本。身管内壁采用直壁无药室缩颈的结构设计，类似.410口径滑膛武器的内膛构型，可适配不同规格的定装弹药，减少弹药适配的改造成本。当前结构未集成反后坐装置与下部炮架支座，属于火炮核心身管与炮尾的功能模块，

　　后续可根据搭载平台的后坐行程要求，匹配对应阻尼参数的液压驻退机与复进机构，也可直接加装到带有缓冲功能的通用炮架上使用。炮尾的退壳机构采用发射后自动抛壳的结构设计，抽壳钩在身管后坐行程终了位置完成弹壳抽出与抛射动作，可有效提升战斗射速。炮身外壳采用传统金属涂装的防护结构，针对高压发射工况下常规涂层易开裂脱落的问题，在内部击针组件周边设计了密封结构，可阻断发射燃气后泄，避免高温燃气侵蚀击发机构的运动部件，提升机构动作可靠性。结构上还设置了重扣发机构，可实现待发状态下的重复扣击操作，避免出现哑火时开闩排障的额外操作，提升极端工况下的火力持续性。安装边界方面，身管外径沿轴向保持等直径设计，炮尾与炮架的连接耳轴位置预留了标准安装接口，可直接适配现有制式炮架的耳轴安装尺寸，不需要额外做转接结构设计，耳轴的承载强度按照两种口径的最大膛压工况做了冗余校核，可承受全装药发射时的冲击载荷。
