杠杆式自锁皮带锁紧扣件结构设计

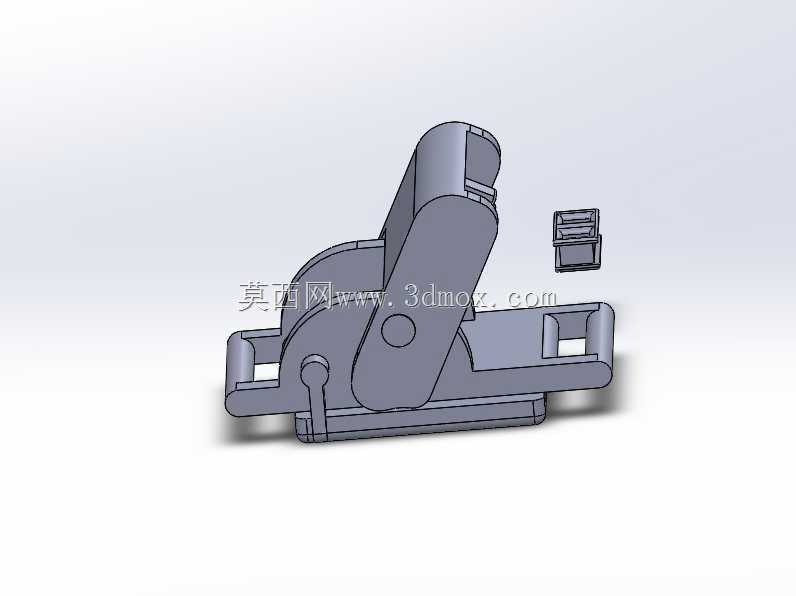

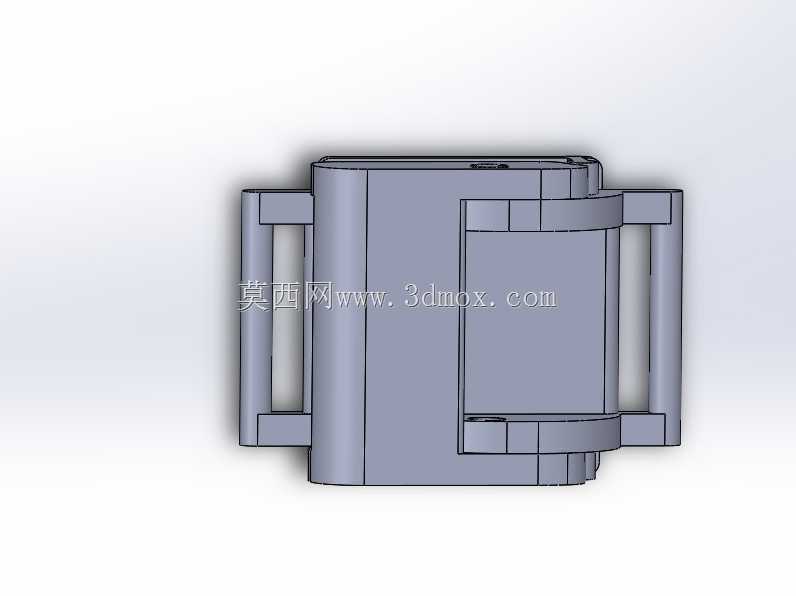

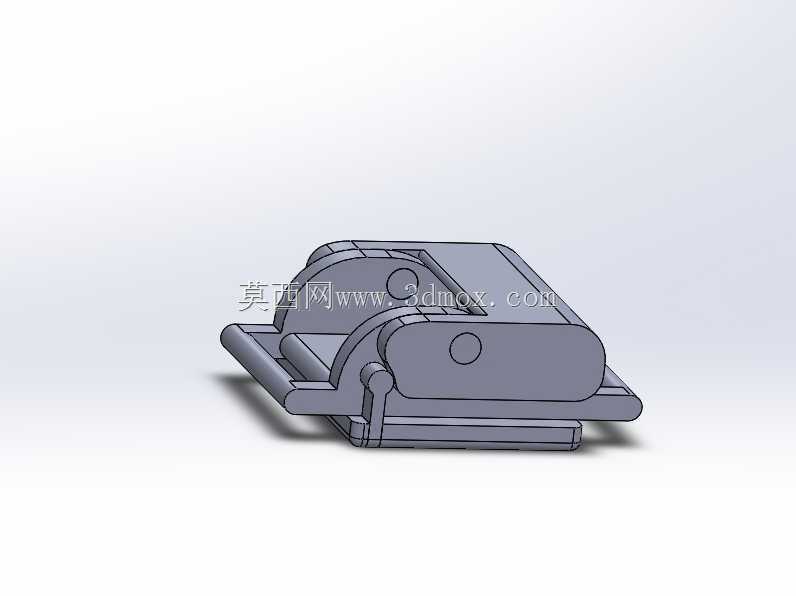

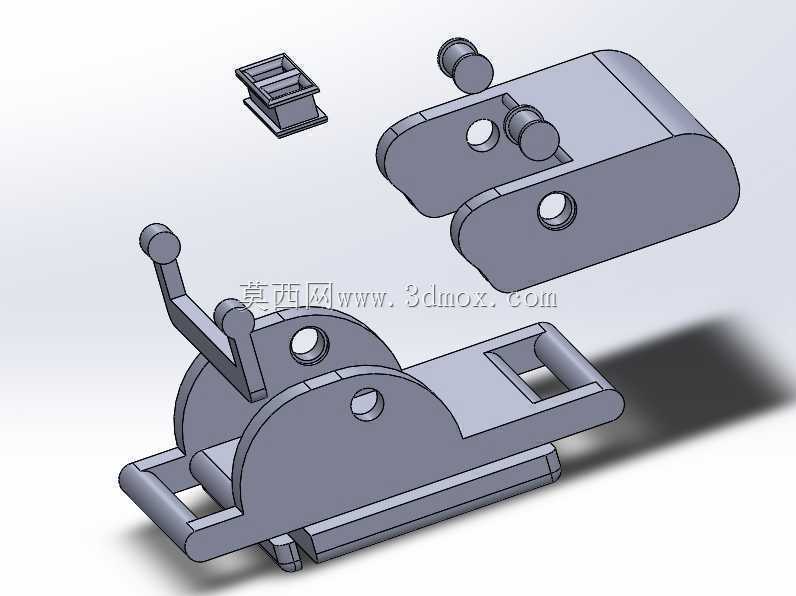

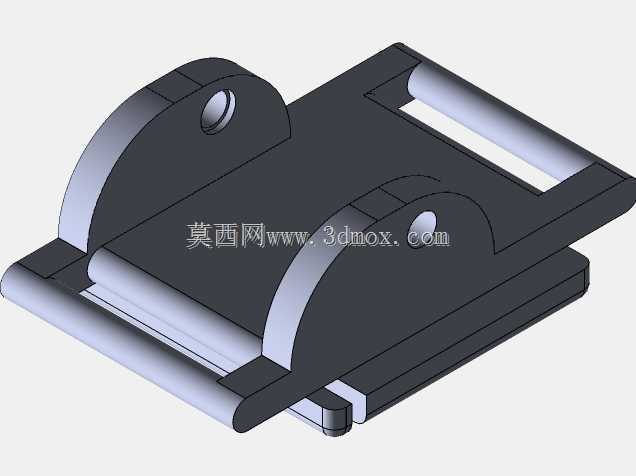

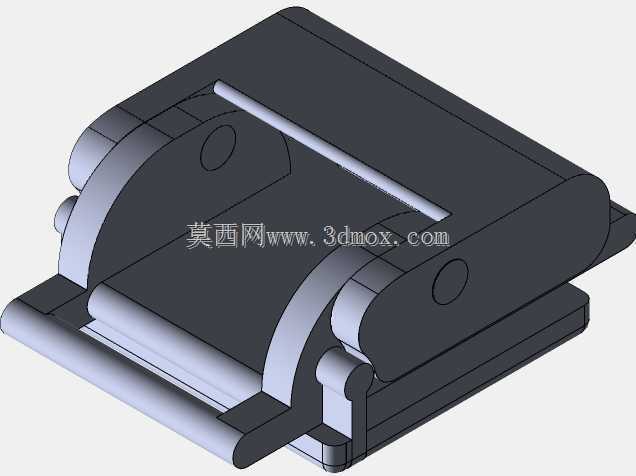

　　这类杠杆自锁式皮带锁紧扣件，多用于需要频繁张紧、快速松脱的平皮带传动场景，常见于小型输送线、农用机械外围护皮带张紧端、户外便携设备的束带固定位，相比传统针扣、摩擦式压扣，它能在皮带承受持续拉力的工况下保持锁止状态，不会因为长期受拉出现松脱打滑的问题。从结构逻辑来看，整个扣件的锁止核心是利用了拉力方向的力学死点设计：手柄的旋转轴设置在皮带拉力作用线的上方，当皮带受拉时，拉力会对手柄产生一个持续向锁止方向施压的力矩，哪怕没有额外弹性件辅助，只要皮带存在张紧拉力，手柄就不会自行翻开解锁。扣件的主体采用分体式组装结构，底座部分预留了皮带穿入的通槽，槽体的尺寸边界刚好适配常规厚度的工业平皮带或者编织束带，安装时不需要额外打孔，

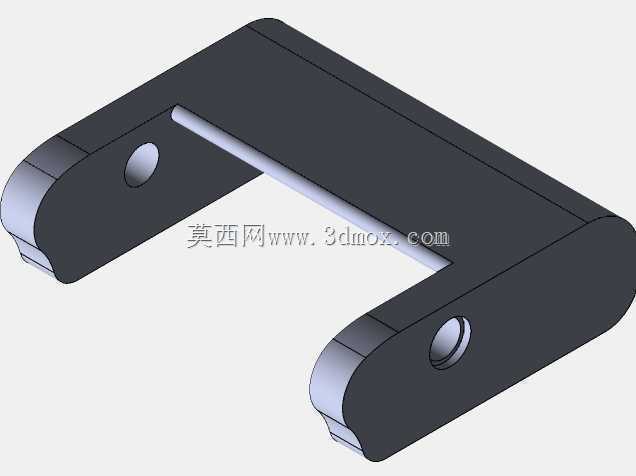

　　皮带穿入后直接扳下手柄就能完成锁止，相比需要穿孔固定的扣件，不会破坏皮带本身的纤维结构，能延长皮带的使用寿命。锁止端的两个凸齿是直接做在手柄的压合面上，当手柄下压到位时，两个齿会直接嵌入皮带表层，形成多点咬合，避免皮带在槽内出现滑移；额外配置的止动弹簧是辅助保险结构，当皮带处于松弛状态、拉力不足以维持锁止力矩时，弹簧会顶住手柄的旋转副，避免因为设备振动、外力磕碰导致手柄意外翻开。整个扣件的外形做了圆弧过渡处理，没有突出的尖锐棱角，安装在设备外侧时不会剐蹭操作人员的衣物或者肢体，底座的安装孔位做了沉头设计，固定螺丝安装后不会突出表面，避免和运动的皮带产生干涉。设计时特意将锁止手柄的操作力做了优化，正常成年人单指就能完成扳动解锁的动作，

　　不需要借助额外工具，在需要快速更换皮带、调整张紧长度的工位上，能大幅减少调整操作的耗时。咬合齿的角度做了专门的倾斜处理，齿尖朝向皮带拉力的反方向，拉力越大，齿部嵌入皮带的深度就越深，锁止力会随负载提升同步增大，不会出现负载越大越容易滑脱的问题；同时齿尖做了小圆弧钝化处理，不会因为嵌入过深切断皮带的纤维层，兼顾锁止可靠性和皮带使用寿命。
