顶开式左轮手枪退壳拔取结构件

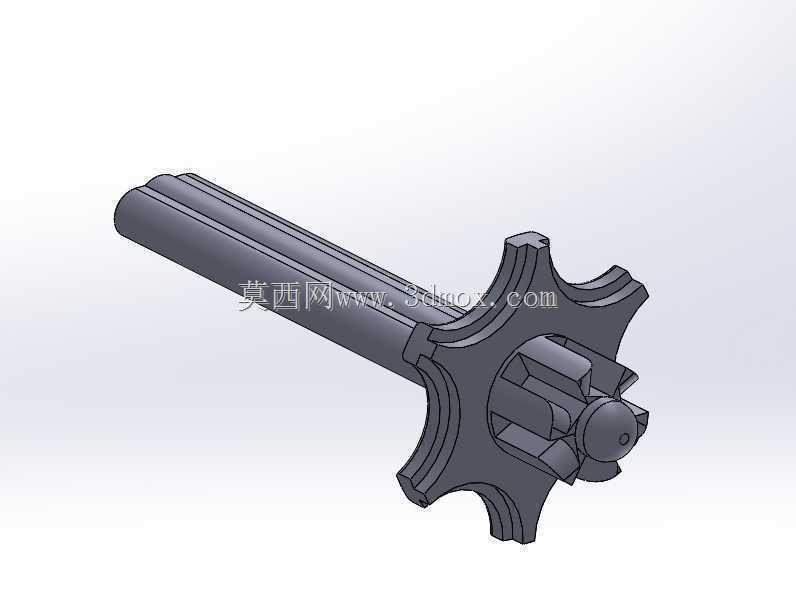

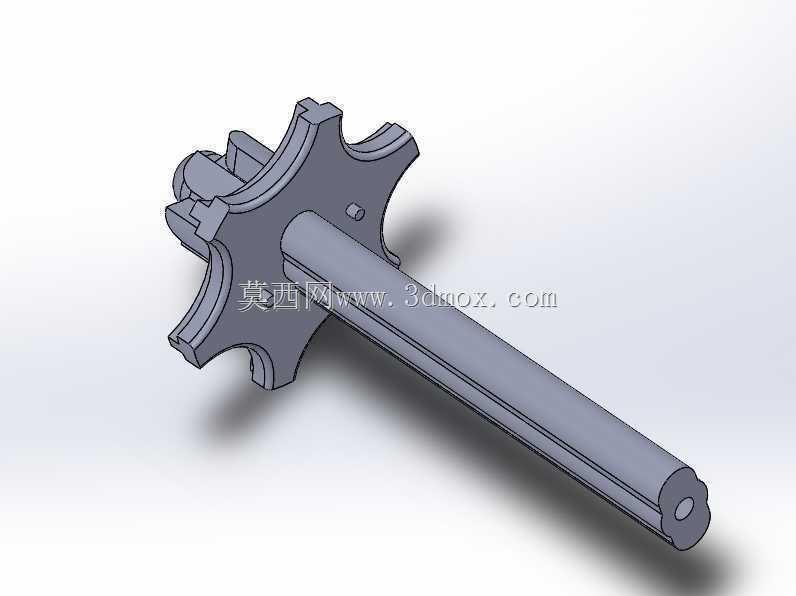

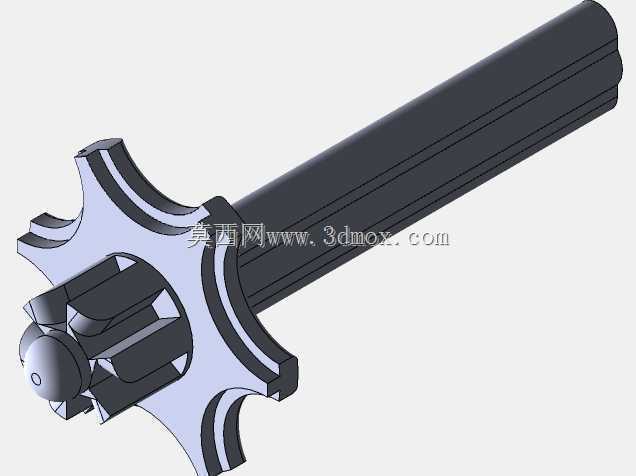

　　该结构件为顶开式转轮手枪配套的退壳拔取部件，主要应用于民用射击运动器材、枪械教具的结构配套场景，承担转轮弹巢内空弹壳的同步顶出拔取功能，是顶开式左轮完成退壳动作的核心执行零件。从实际使用场景来看，当射手完成击发、扳动枪身解锁顶开结构后，该部件随退壳杆的轴向施力动作，将星形头部卡入弹壳底缘的拉槽内，沿弹巢轴线方向直线位移，一次性将弹巢内所有弹壳同步推出，相比逐发退壳的结构，能大幅缩短换弹操作的时间，适配快速射击的使用需求。设计过程中首先匹配对应型号左轮弹巢的节圆尺寸，星形头部的每个凸爪轮廓严格对应弹巢弹膛的排布角度，凸爪的厚度控制在弹壳底缘拉槽的公差范围内，既保证卡入底缘时不出现滑脱，也避免尺寸过厚干涉弹巢的正常转动。

　　杆身部分采用等截面长轴结构，表面做顺滑过渡处理，与枪身对应的导向孔采用间隙配合，保证轴向滑动时无卡滞，杆身末端的定位槽与退壳驱动机构卡接，确保动力传递过程中无径向窜动。安装边界方面，杆身的总长度需匹配枪身从退壳按钮位置到弹巢前端面的距离，星形头部的最大外径小于弹巢的外轮廓直径，保证部件收纳状态下完全藏于枪身结构内部，不突出于枪械外表面影响握持与携行。结构受力层面，星形头部与杆身采用一体化成型结构，避免装配式结构在反复退壳受力时出现连接松动，凸爪的受力面做微小的倒角处理，减少长期使用过程中对弹壳底缘的切削磨损，同时降低卡入底缘时的对位难度，即使在光线较差的操作环境下，也能顺利完成退壳动作。杆身的导向段长度经过匹配计算，保证退壳行程达到弹壳总长度的三分之二时，弹壳即可依靠自重从弹巢内滑落，无需额外施加外力，同时避免行程过长导致部件脱出枪身导向孔。
