两档齿轮式变速传动箱体结构设计

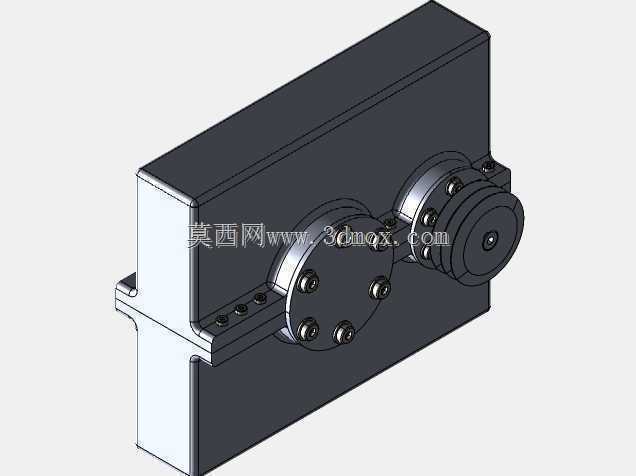

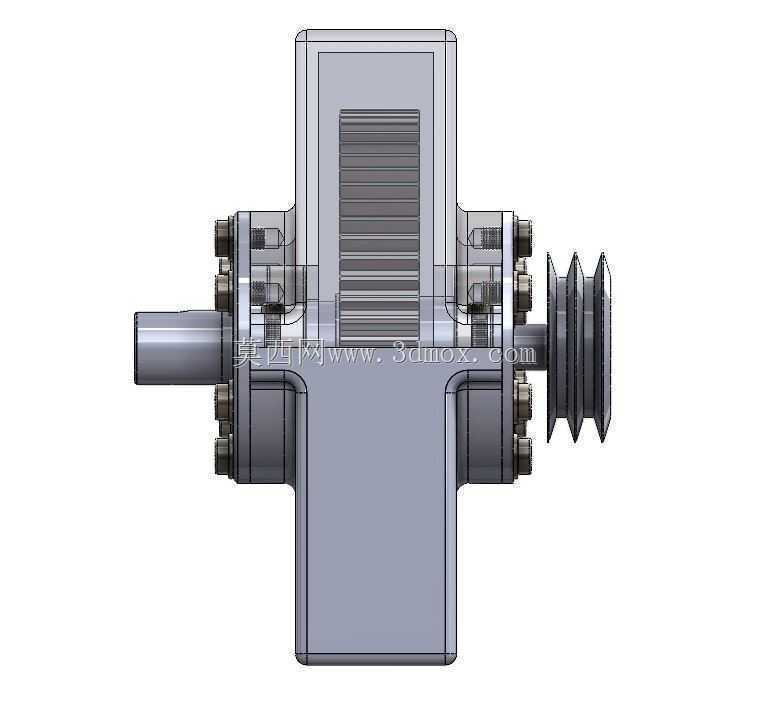

　　这款两档变速传动结构，核心适配中小功率的动力传输场景，常见于小型输送设备、台式加工机具、非道路小型作业机械的动力链路中，承担转速匹配、扭矩转换的核心作用，可根据负载端的实际作业需求切换两档传动比，兼顾空载快速移动与重载低速作业的双重动力输出要求。从结构布局来看，整体采用半开式箱体承载设计，箱体底部设置一体化安装基座，基座上预留四个对称分布的螺栓沉孔，可直接固定在设备的安装机架面上，安装基准面与内部齿轮轴系的平行度公差控制在0.02mm以内，避免轴系安装后出现偏载、齿轮啮合异常磨损的问题。输入轴端伸出箱体外侧，配套设置带连接法兰的动力输入接口，可直接对接驱动电机的输出轴，无需额外加装联轴器补偿结构，轴伸端的密封采用骨架油封结构，

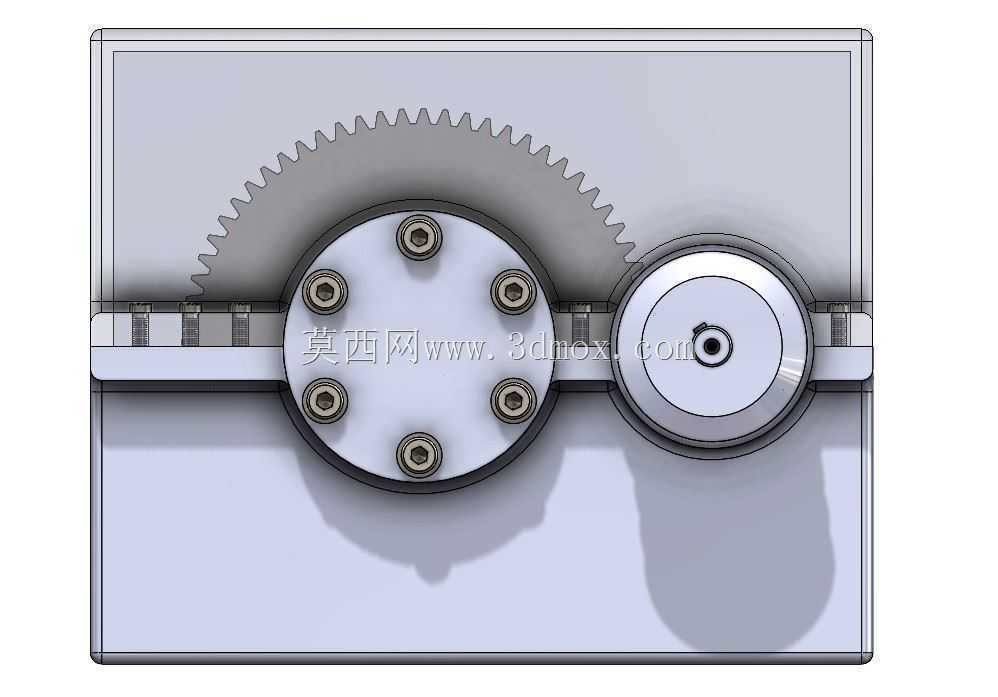

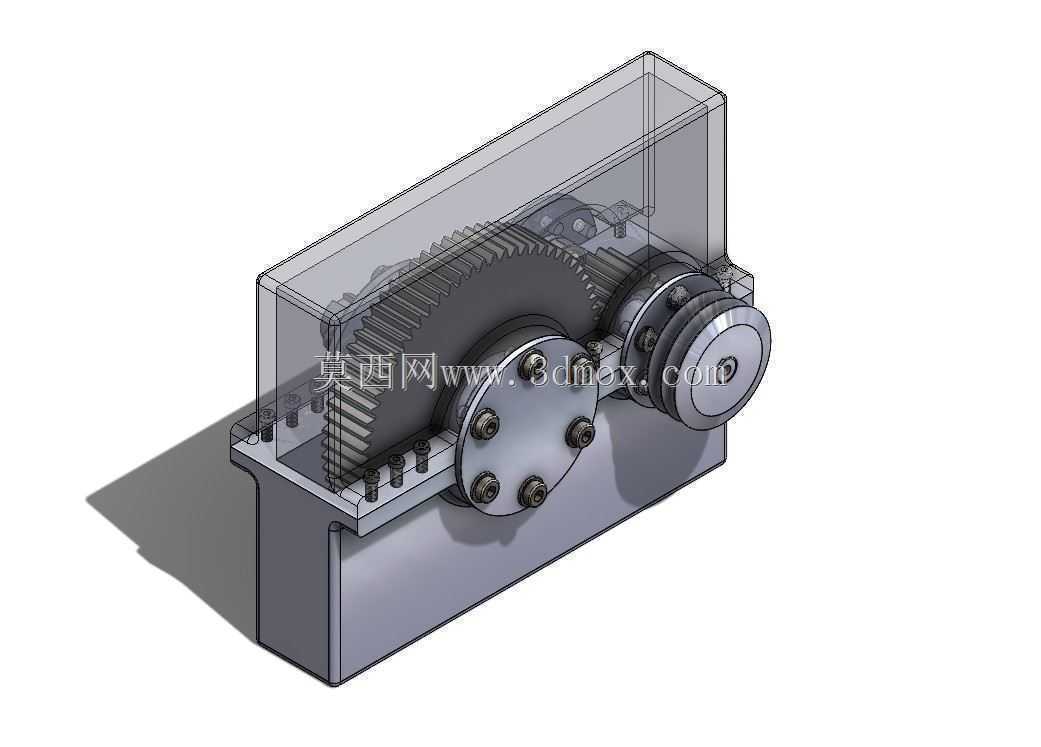

　　可适配常规脂润滑或低粘度油润滑的工况，防止传动介质泄漏同时阻挡外部粉尘进入啮合腔。内部传动采用直齿圆柱齿轮啮合布局，两档速比通过滑移齿轮切换实现，换挡拨叉的安装位预留于箱体侧腔，拨叉轴的支撑孔与齿轮轴系保持垂直布局，换挡行程经过匹配设计，挂档时齿轮啮合长度不小于齿宽的三分之二，避免打齿、脱档的故障出现。输出轴端同样伸出箱体外侧，配套设置连接法兰盘，可直接挂载负载轮、传动链轮等执行部件，轴系的支撑采用深沟球轴承，轴承位的同轴度公差按照IT7级精度设计，保证高速档运转时的轴系跳动量控制在允许范围内。箱体的上半部分采用透明防护盖板设计，既可以直观观察内部齿轮的啮合状态、润滑介质的液位高度，也能在日常维护时快速开盖检查齿轮磨损情况，

　　无需完全拆解整个箱体结构。齿轮的参数匹配经过载荷校核，齿面接触强度、齿根弯曲强度均按照1.5倍额定载荷的安全系数设计，可承受短时过载冲击，适配存在变负载的作业场景。整个结构的安装边界经过紧凑化设计，箱体整体宽度不超过输入轴法兰直径的1.2倍，轴向长度预留出换挡机构的操作空间，可适配安装空间局促的小型设备布局，不会与周边的机架结构、其他传动部件产生干涉。在实际应用中，这类两档变速结构不需要复杂的电控换挡系统，纯机械结构的可靠性更高，在户外作业、无复杂电控配置的小型机具上适配性更强，日常维护仅需要定期补充润滑脂、检查齿轮啮合间隙即可，维护成本远低于多档电控变速箱。设计过程中针对齿轮的侧隙进行了合理控制，

　　空载状态下的传动回差控制在10弧分以内，既保证传动的平稳性，也避免热胀冷缩导致齿轮卡滞。箱体的基座安装面设置了定位销孔位，首次安装时可通过定位销确定安装位置，后续拆装维护时不需要重新找正轴系的同轴度，大幅降低现场维护的调校难度。输入与输出轴的中心距经过标准化设计，可适配市面上常规规格的标准齿轮、标准轴承，不需要定制特殊规格的传动配件，后期更换易损件的采购成本更低，适配性更强。
