墙面安装式双托架遮阳雨棚结构设计

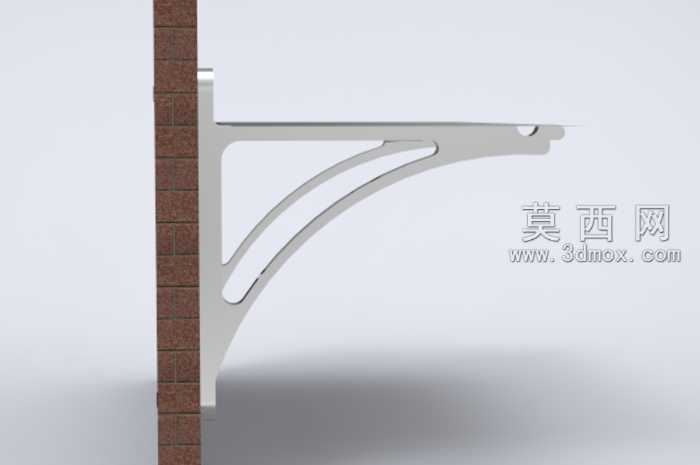

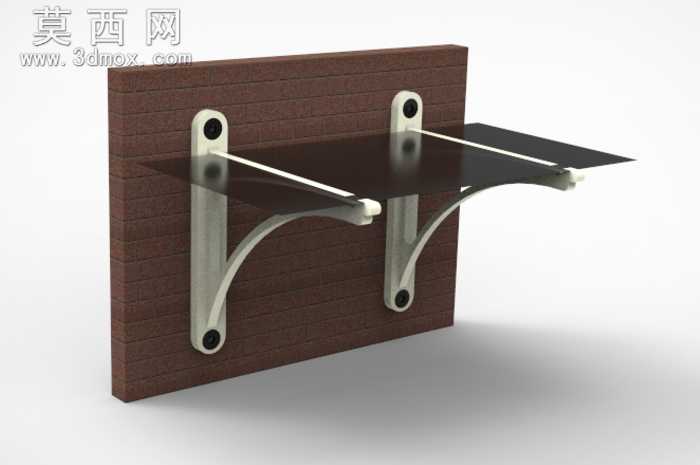

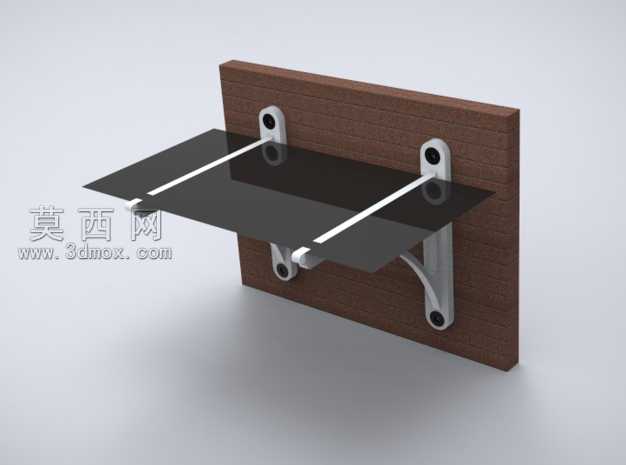

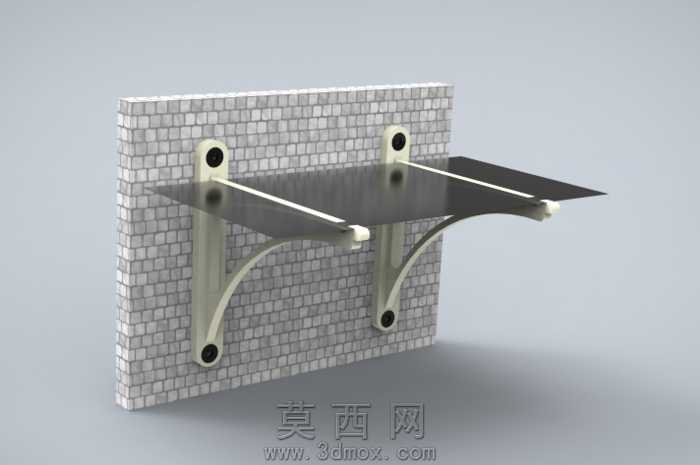

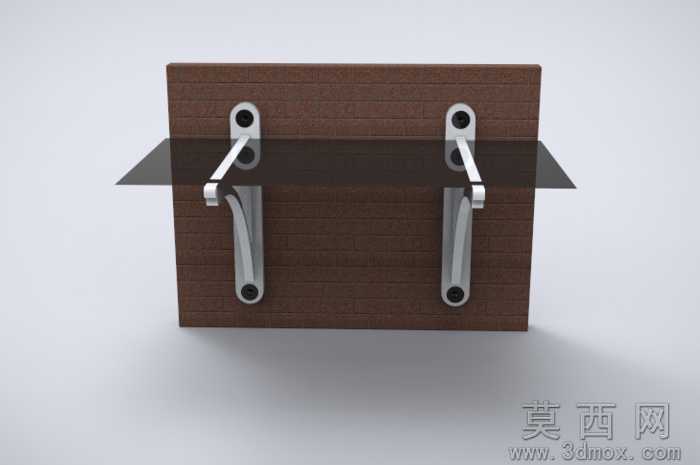

本作品为墙面固定式悬挑雨棚三维设计模型，整体采用SolidWorks完成全参数化建模与渲染输出，建模过程中严格遵循实际五金构件的加工装配逻辑，对各部件的尺寸公差、装配间隙做了符合工程实际的预设。模型整体由墙面固定底座、弧形支撑臂、横向拉杆、顶部遮雨面板四大核心部分组成，其中固定底座采用带沉头孔的立式金属座设计，四个安装孔位分别布置在底座上下两端，可通过膨胀螺栓与砖砌墙面实现牢固连接，建模时对沉头孔的倒角、底座与墙面的贴合面做了细节处理，还原真实安装的贴合状态。弧形支撑臂采用流线型变截面设计，从底座下部向上延伸至面板前端，搭配细杆状横向拉杆连接底座上部与面板前端，形成稳定的三角受力结构，可有效分散面板承受的雨雪荷载与风荷载，建模时对支撑臂的弧度曲率、拉杆的连接端头做了精细化处理，还原金属构件的弯折、焊接工艺特征。顶部遮雨面板采用平板式设计，边缘做了微向下的收边处理，可引导雨水向外侧排放，避免雨水沿墙面流淌。材质渲染方面，支撑结构部分采用哑光喷塑金属材质，呈现浅米灰色的细腻磨砂质感，还原户外五金件的表面处理工艺；遮雨面板采用半透明深色耐力板材质，带有轻微的反光与透光效果，模拟真实聚碳酸酯板材的物理特性；背景墙面采用浅灰色工字砖纹理，搭配柔和的环境漫反射光照，将模型的结构层次与材质质感清晰呈现。设计过程中充分考虑了户外使用的耐候性与结构稳定性，各部件的连接方式均参考现有成熟的雨棚安装方案，既保证了结构的承重能力，又兼顾了外观的简洁流畅，无多余的冗余结构，整体造型简约实用，可直接用于户外遮阳雨棚的方案展示、结构校核或加工生产参考。
