压力机制动器油箱钣金底座结构设计

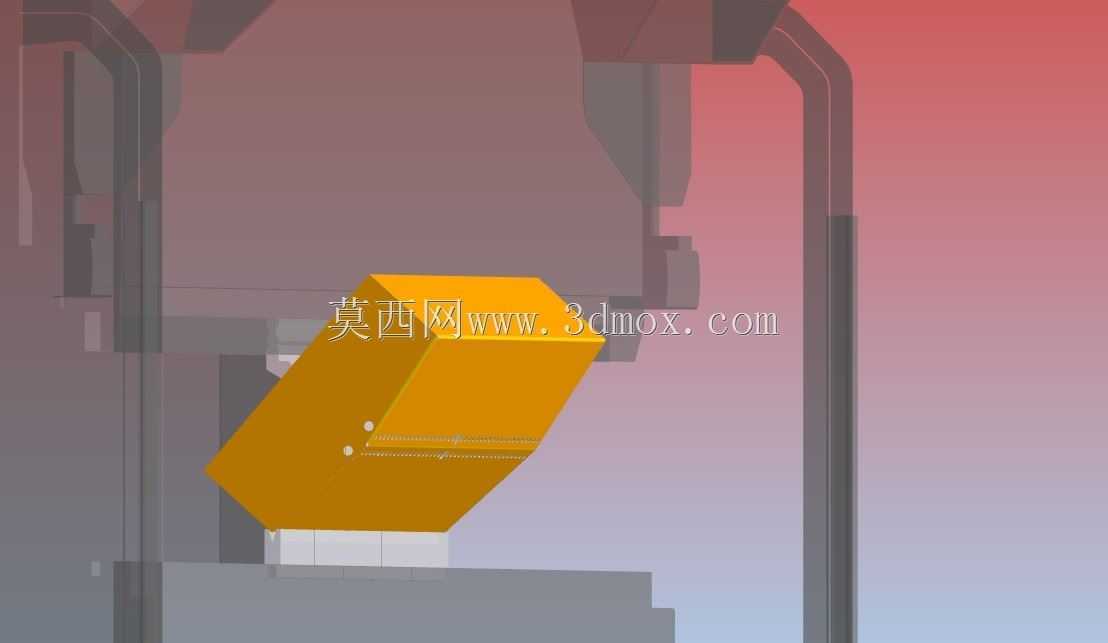

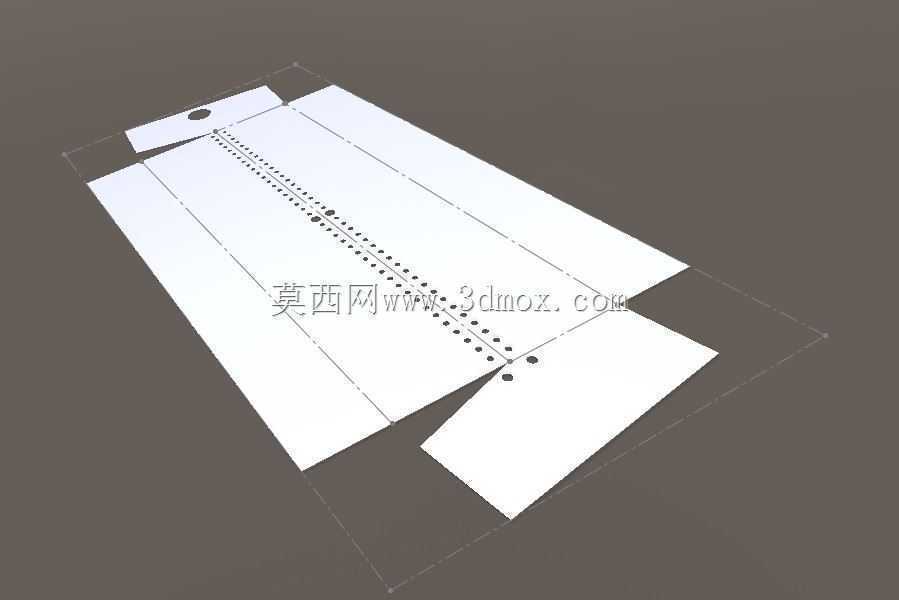

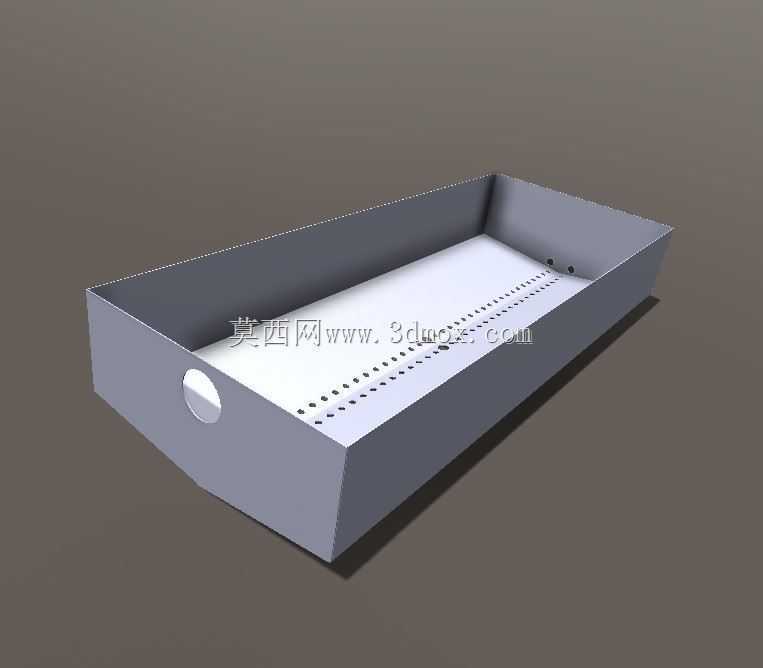

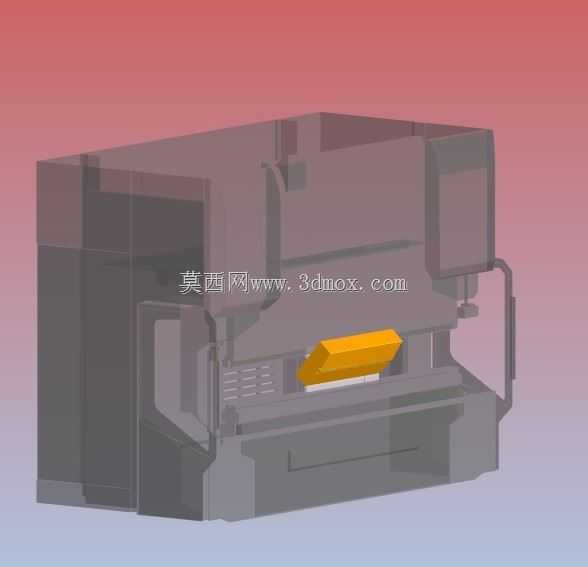

　　这款钣金构件是压力机制动器配套油箱的承载底座，在锻压设备的液压制动回路中承担着储油腔体承托、油路安装定位、钣金结构防护的多重作用，直接关系到制动系统液压油的存储稳定性与设备运行的制动可靠性。从实际应用场景来看，该底座适配开式单点压力机的XpertPro系列机型，安装位置位于制动器总成的下方区域，需要承接油箱满载状态下的全部重量，同时要抵消压力机连续冲压作业产生的高频振动，避免油箱焊缝出现疲劳开裂、油路接口出现渗漏问题。设计阶段优先考虑钣金折弯工艺的成型可行性，整体采用单张钢板经裁切、冲孔、多道折弯工序一体成型，减少额外焊接拼接的工序，既降低了加工成本，也避免了多焊缝带来的渗漏隐患。构件整体为敞口槽型结构，

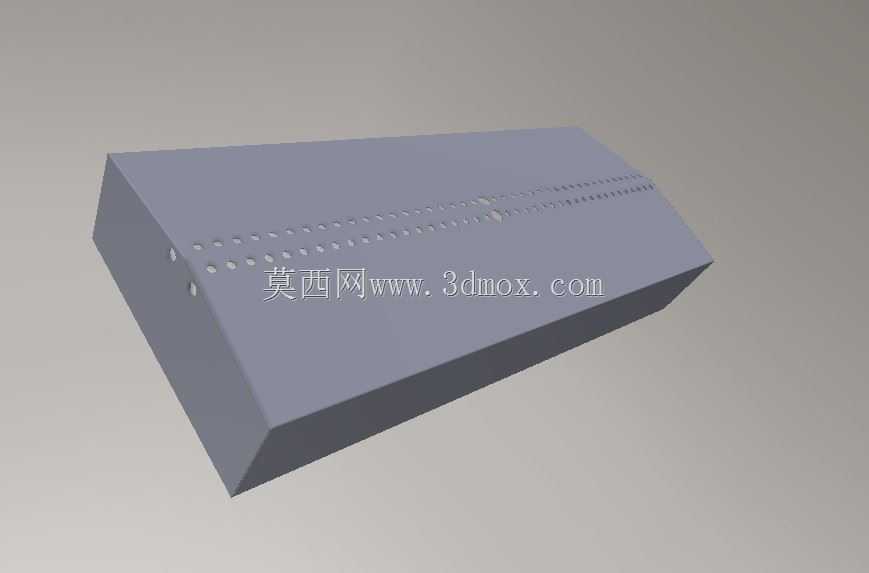

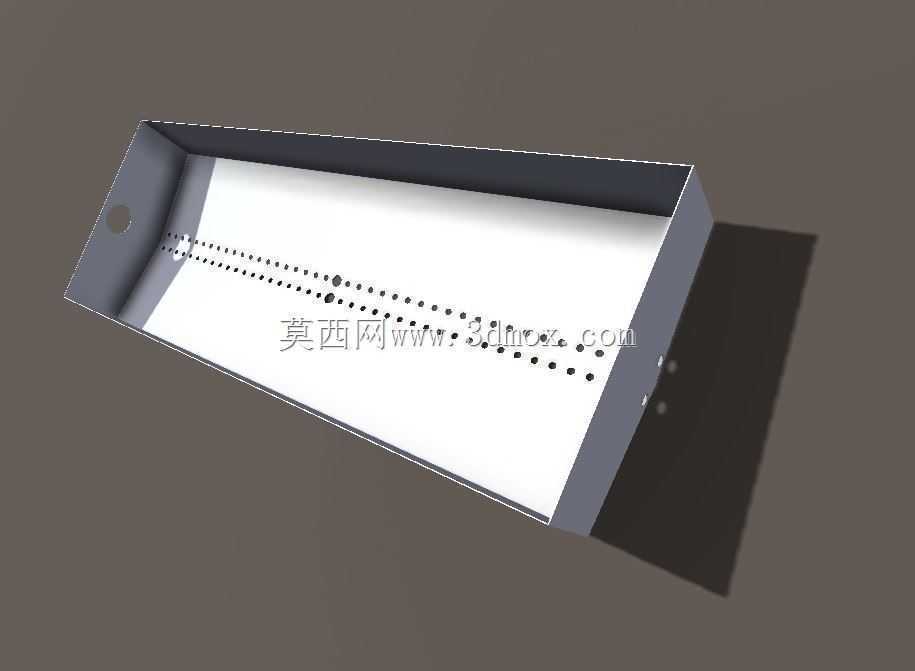

　　槽体内腔的尺寸完全匹配油箱壳体的安装边界，侧壁预留的安装孔位对应油箱的固定螺栓点位，槽底排布的连续冲孔用于油路管线的穿设与固定，同时兼顾少量渗漏油液的导流排出，避免油液在槽内积留引发锈蚀。端部的半圆型避让结构是为了适配制动器侧的旋转部件安装空间，防止设备运行过程中底座与运动部件发生干涉，折弯边的圆角半径严格匹配板材折弯的最小工艺半径，避免折弯处出现应力集中导致的板材开裂。在结构强度设计上，槽体的外翻折边既提升了整体的结构刚性，减少长槽型结构在承重状态下的形变，也作为安装定位的贴合面，保证与油箱底部、设备安装机架的贴合精度，不需要额外增加加强筋结构就能满足承重要求，适配常规钣金车间的折弯、冲压加工能力，不需要特殊的成型模具，

　　小批量生产时也能控制加工成本。实际装配过程中，该底座直接通过螺栓固定在压力机的机架安装面上，油箱壳体嵌入槽体内腔后通过侧壁的孔位完成锁固，油路管线从槽底的冲孔穿出后连接制动器的供油回路，整体安装流程简洁，后期维护时拆卸油箱也不需要完全拆除底座，大幅降低了设备维保的作业难度。针对压力机作业现场的油污、金属粉尘环境，该钣金构件的板材选型兼顾了结构强度与防锈能力，成型后可直接做喷塑处理，不需要额外的表面防护工序就能满足车间长期使用的防护要求。
