压力制动器用格栅式金属盖板结构设计

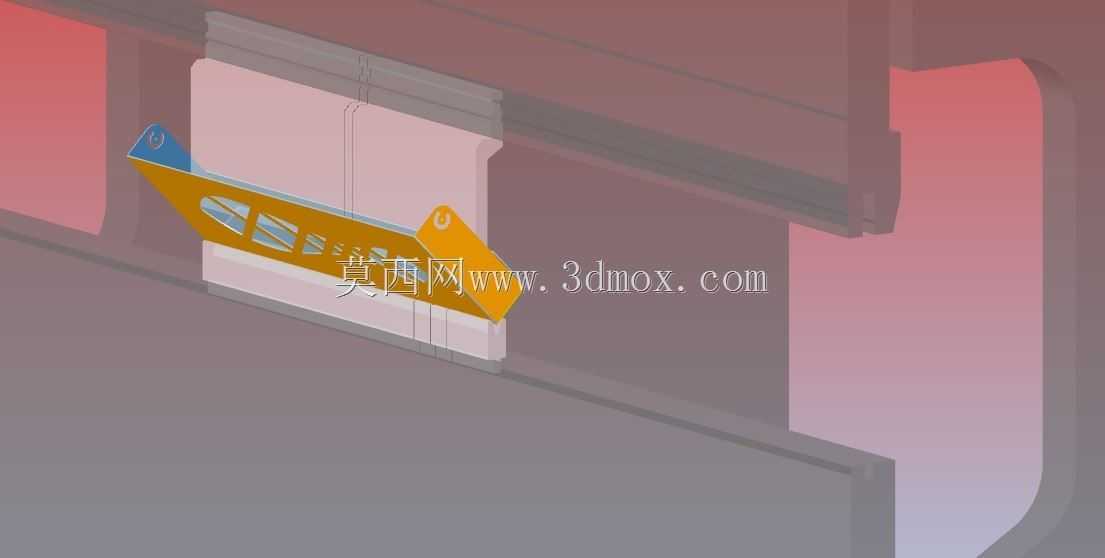

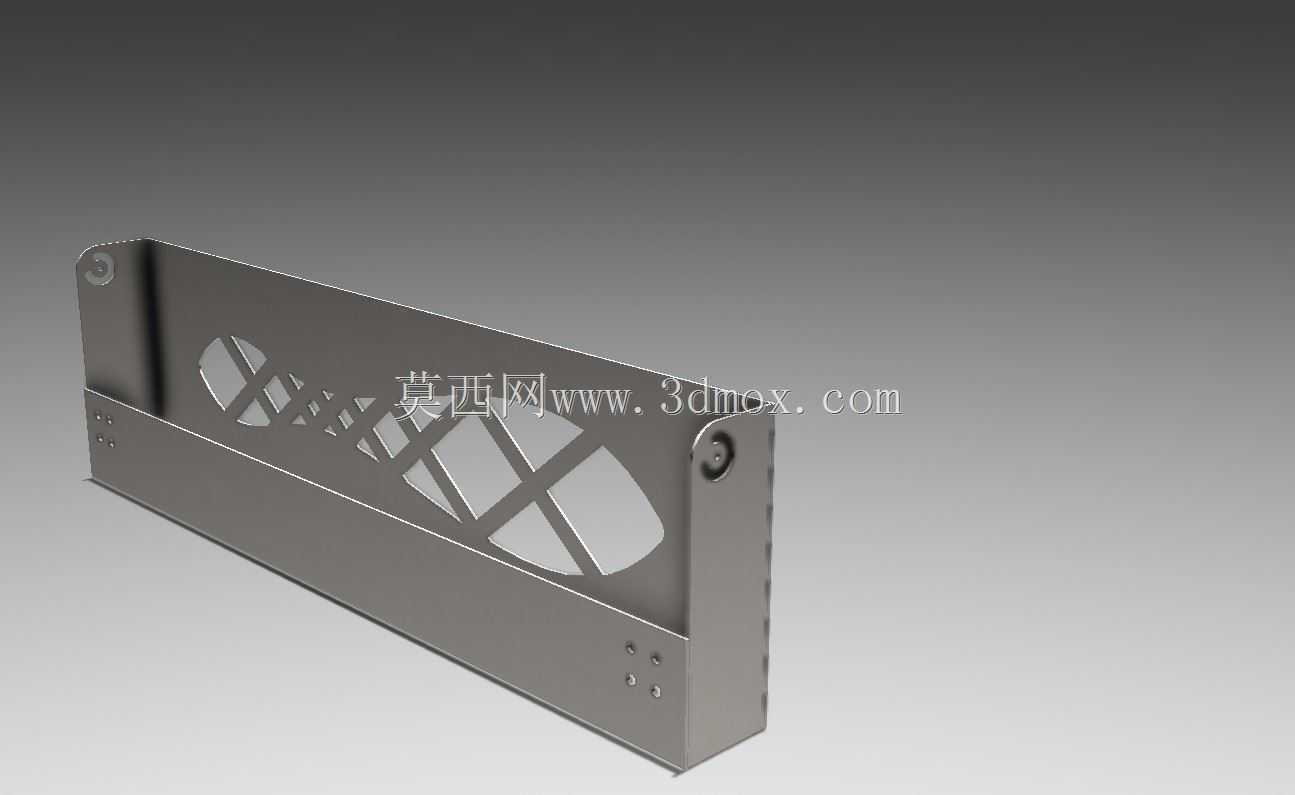

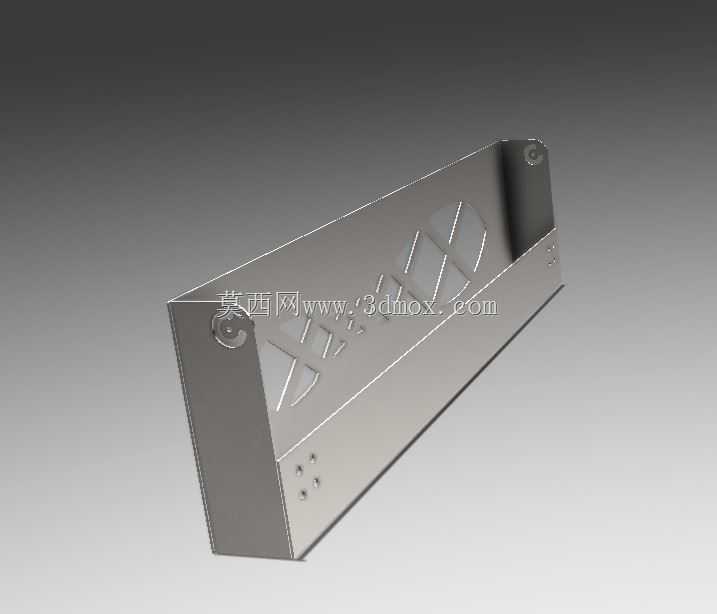

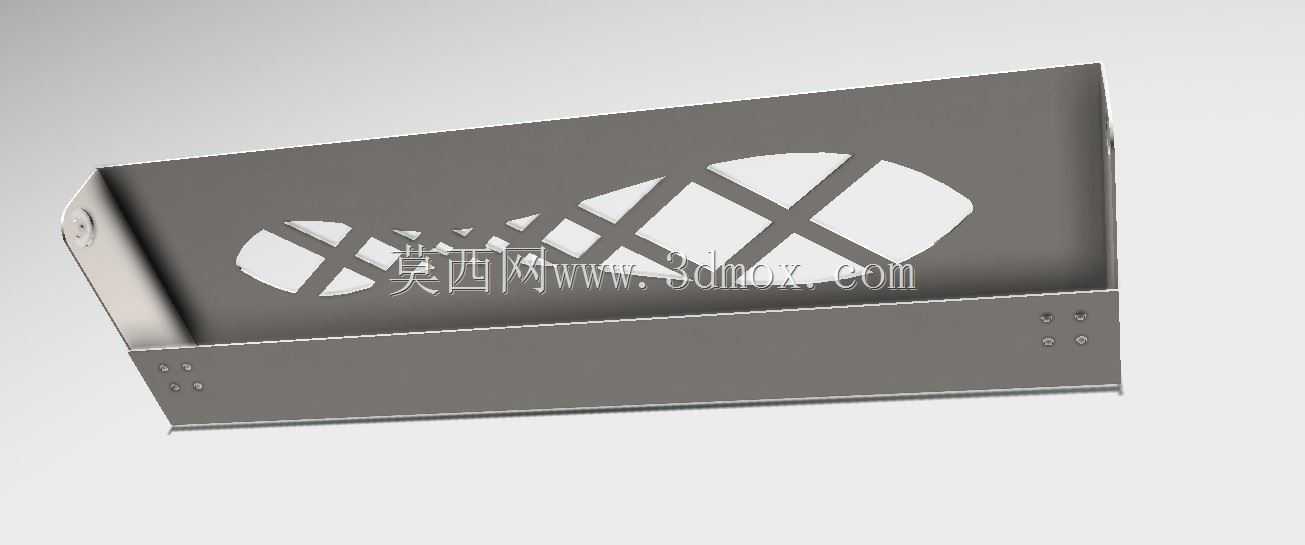

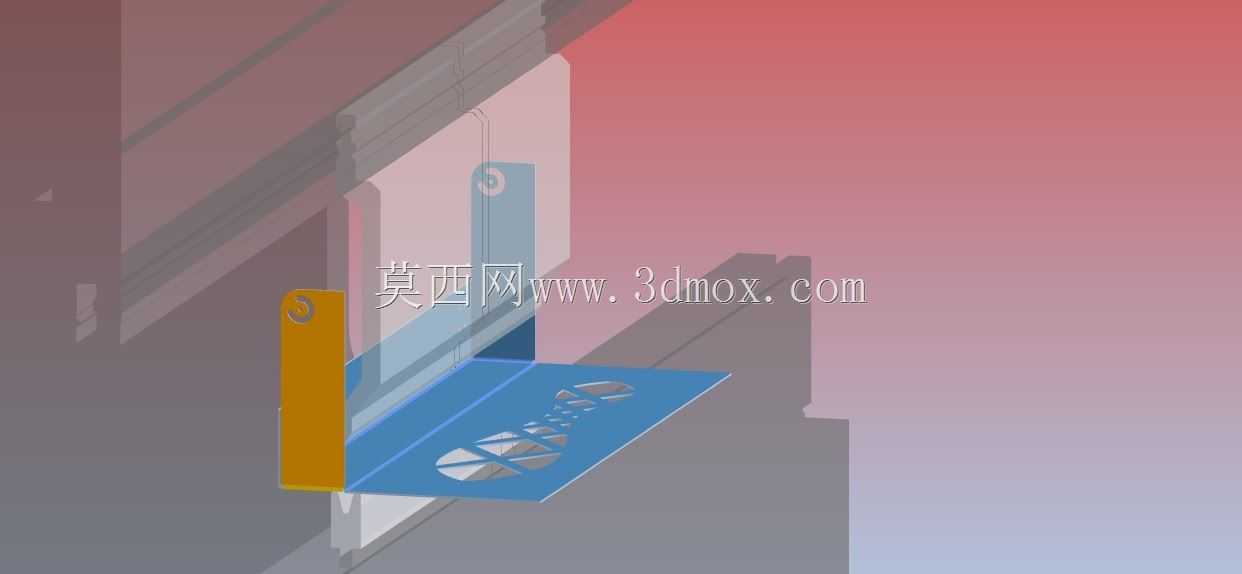

　　这款格栅式金属盖板主要适配压力制动器的安装使用需求，作为压力机制动模块的外围防护与功能承载构件，在实际产线应用中，需要同时兼顾结构防护、附件安装、轻量化减重三类核心需求。从结构设计逻辑来看，整体采用钣金折弯成型工艺，主体基材选用冷轧钢板，通过多道次折弯形成带侧边安装耳的U型槽式主体结构，两侧安装耳上预留的同轴铰接孔，用于盖板与制动器基座的转动连接，可实现检修状态下的开合操作，无需完全拆卸构件即可完成内部制动组件的维保作业。盖板正面的格栅镂空结构并非单纯的装饰性设计，一方面是在保证结构刚性的前提下最大化降低构件自重，减少铰接部位的长期载荷，避免开合过程中出现结构变形；另一方面镂空区域可作为制动模块工作过程中的散热通道，

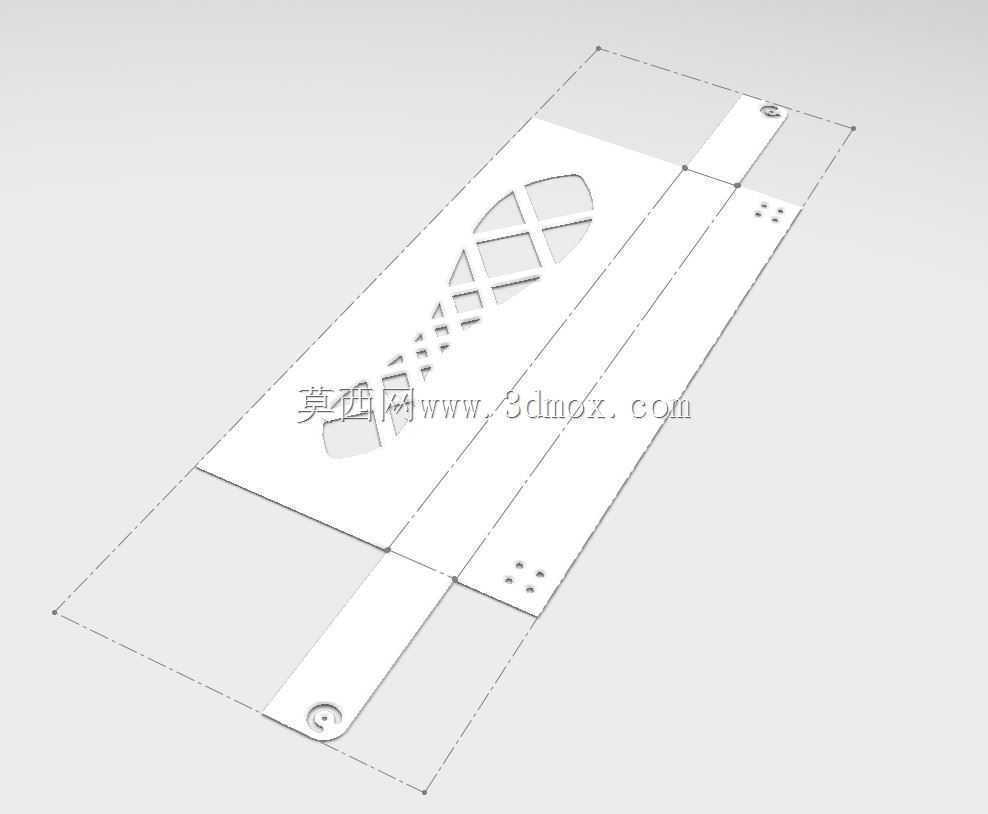

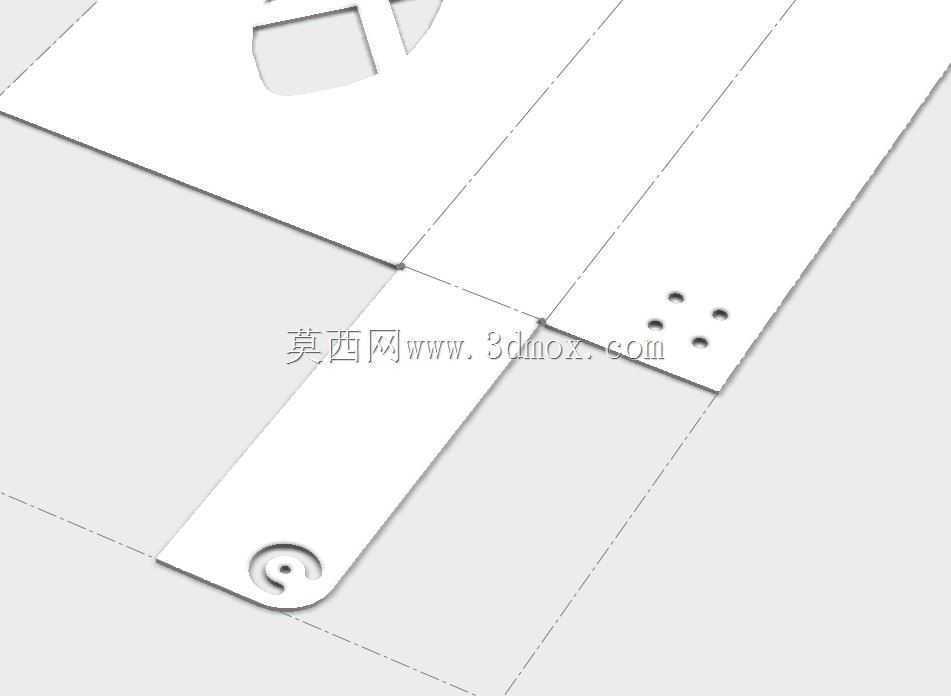

　　带走制动摩擦产生的持续热量，避免热量积聚导致的制动元件性能衰减。盖板侧边的多组预留安装孔位，可根据实际产线的改造需求，加装位置检测传感器、制动行程限位件或是外接的管线固定卡扣，无需在现场进行二次钻孔加工，减少现场安装的工序量。设计过程中对折弯圆角、板材展开尺寸做了反复校核，避免折弯成型后出现安装孔位偏移、侧边贴合间隙超差的问题，格栅区域的镂空排布采用渐变式菱形网格，靠近铰接端的网格尺寸更小，对应制动器内部摩擦组件的核心区域，保证该区域的防护遮挡面积，避免外部铁屑、杂物落入制动摩擦面造成制动磨损加剧，靠近开合端的网格尺寸逐步放大，兼顾散热效率与轻量化需求。安装边界方面，整体构件的侧边安装面平面度公差控制在0.2mm以内，

　　保证与制动器基座安装后无翘曲变形，铰接孔的同轴度公差满足销轴的顺畅装配要求，不会出现开合卡滞的问题。板材厚度的选型经过刚性校核，在承受日常检修的踩踏载荷、外部飞溅物冲击时不会出现凹陷变形，同时格栅的筋条宽度经过优化，既不会因为筋条过窄导致结构抗扭性能不足，也不会因为筋条过宽造成散热效率下降、重量冗余。构件的边缘全部做了去毛刺处理，避免安装维保过程中出现割手的安全隐患，折叠成型的侧边翻边进一步提升了整体结构的抗扭刚性，相比无翻边的平板式盖板，抗扭强度提升40%以上，在压力机长期运行的振动工况下，不会出现焊缝开裂、连接松动的问题。
