双工位四柱式压装成型生产设备结构

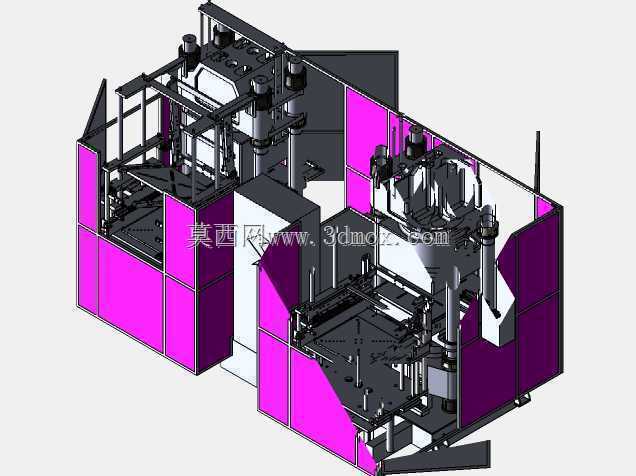

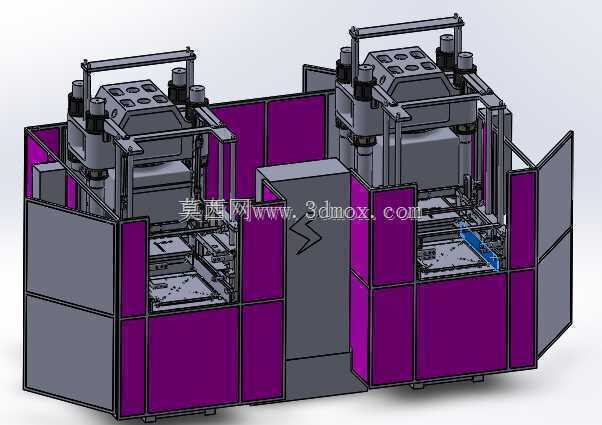

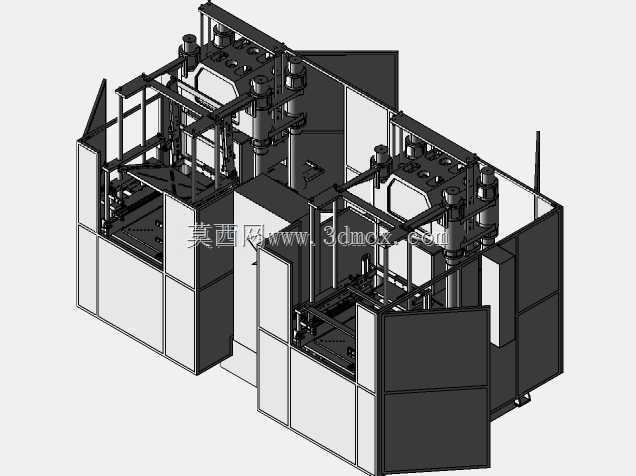

　　这套双工位压装设备的结构设计，核心面向橡塑类制品的压制成型工序，常见于密封件、绝缘结构件的批量生产场景，可适配不同规格模具的快速换装，满足中小批量多品类的生产切换需求。设备采用对称双工位布局，两套独立的四柱施压单元并排布置，中间设置共用的液压动力与电控集成舱，这种布局能将单工位的待料、取件时间与另一工位的压制作业时间重叠，相比单工位压机可提升近四成的作业效率，同时缩减动力单元的重复配置成本。

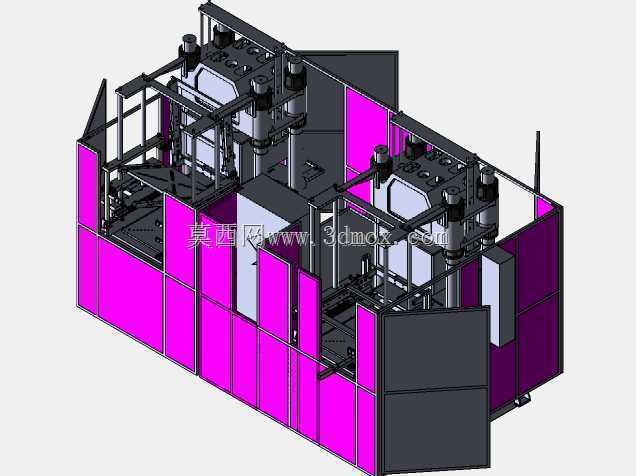

　　从结构设计逻辑来看，四柱导向结构选用高刚性立柱配合自润滑导套，保证压头下行过程的平行度偏差控制在0.02mm以内，避免压制过程中出现偏载导致的制品厚度不均、模具损伤问题；压头上方配置的多组液压缸可根据压制工艺需求，提供分级调压功能，适配不同材质原料的成型压力曲线，减少制品内应力残留。外围的防护结构采用铝型材框架搭配紫色防护门板，门板设置可开合的铰链结构，日常调试、换模时可完全打开作业面，设备运行时门板闭合，既可以阻挡压制过程中可能出现的原料飞溅、异物弹出风险，也能隔绝液压系统运行的部分噪音，防护门上预留的透明观察窗可让操作人员实时观察内部压制状态，无需频繁开门确认。

　　安装边界方面，设备整体底部采用整体焊接底座，底座上预留的地脚螺栓孔可直接与车间硬化地面固定，无需额外制作安装基础，整体占地宽度适配常规3米宽的车间通道，设备顶部的吊装结构可满足车间行车的整体吊装移位需求；内部工位的工作台面高度按照人体作业高度设置，取放工件时无需过度弯腰，降低操作人员长时间作业的疲劳度。两套压装单元的管路、线路均集中排布在中间舱体内部，走线走管预留足够的维护空间，日常检修液压阀组、电路元件时无需拆解主体施压结构，可大幅缩短日常维护的停机时间。设备的出料位置预留了接料槽安装位，可直接对接后续的制品冷却、修边工序的输送线，无需额外增设转接工位，适配生产线的连续化排布需求。
