微型直流偏心配重振动电机结构设计

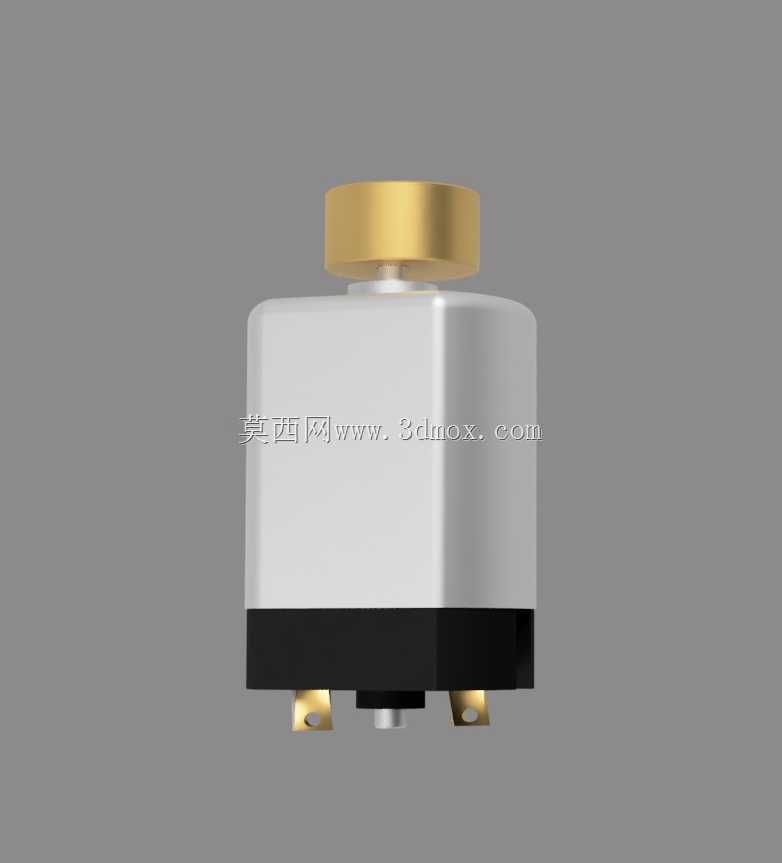

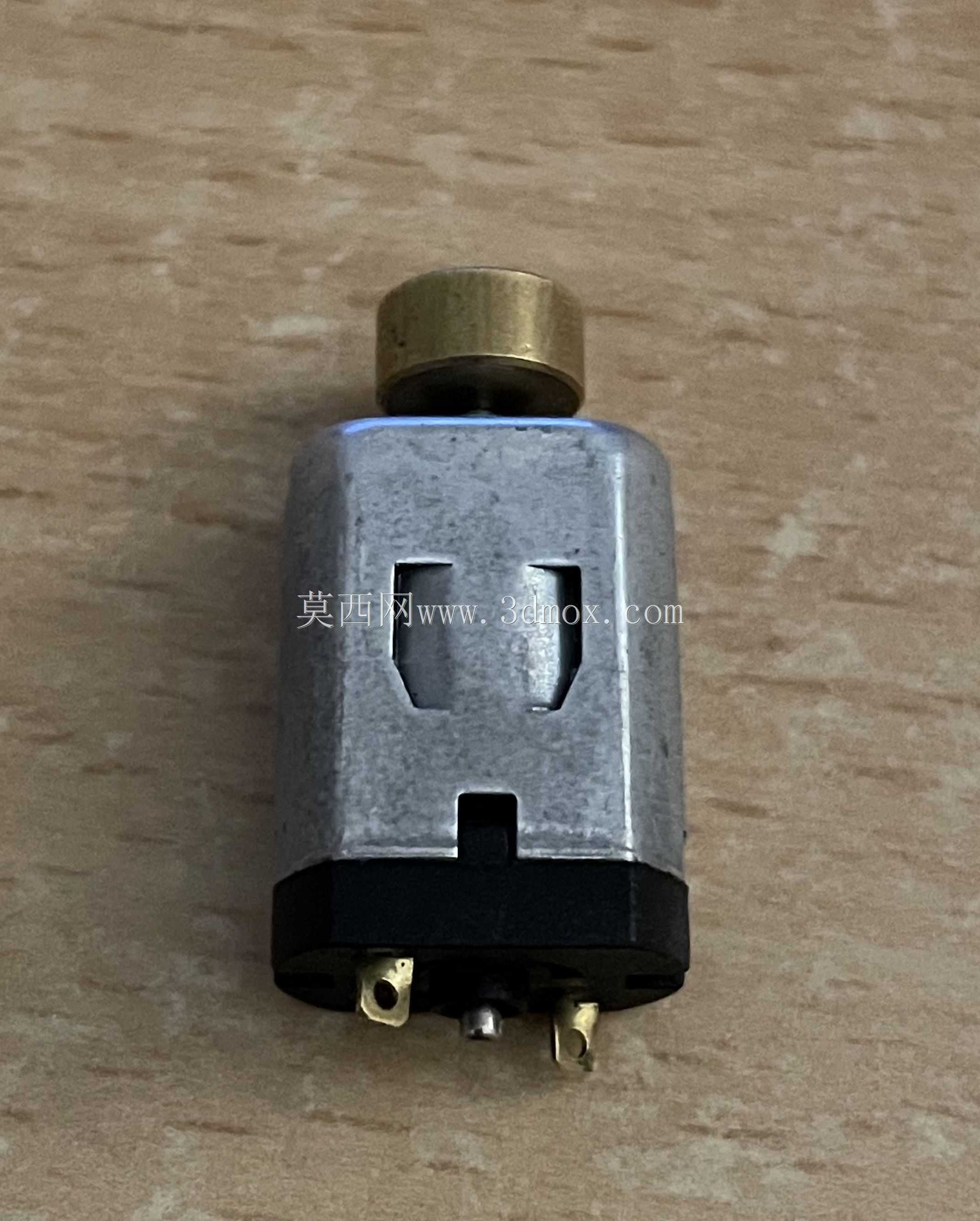

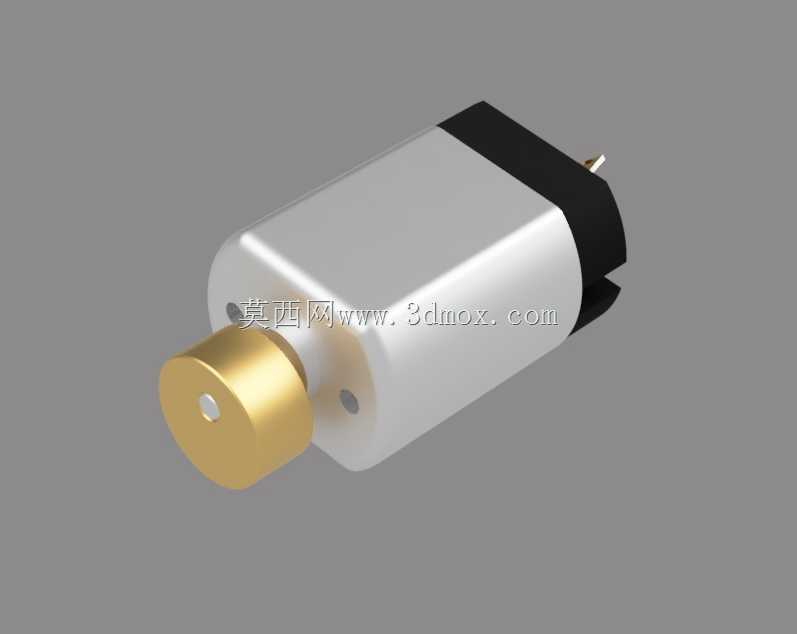

　　在做小型穿戴设备、手持按摩器具、智能门锁反馈模块、小型玩具振动触发结构的选型时，这类带黄铜偏心配重的微型直流振动电机是出镜率极高的元件，很多刚接触小型结构设计的工程师容易忽略这类元件的安装边界与振动传导路径，导致整机出现异响、振感不均或者电机寿命不达预期的问题。这款电机的机身尺寸控制在14.75×11×19.5mm，属于N20系列的标准微型尺寸范畴，机身采用金属外壳包裹，既可以保证内部磁路的闭合性，也能在紧凑安装空间内提供足够的结构强度，避免装配时压损内部绕线与换向结构。输出端配置的是8D×4mm的黄铜偏心配重，黄铜的密度较高，在较小的体积下就能提供足够的偏心质量，不需要额外增大配重体积就能达到额定振动力矩，

　　这也是这类微型振动电机普遍采用黄铜做偏心块的核心原因——在有限的轴向尺寸内平衡振感需求与安装空间限制。从设计思路来看，这类电机的结构完全围绕紧凑空间内的振动输出做优化，机身的方形截面不是随意设计的，方形外壳可以在安装槽内实现周向防转，不需要额外添加定位销或者打胶固定，只要在结构件上开出对应尺寸的方形安装槽，就能限制电机工作时的自身转动，避免偏心块转动时带动机身移位，导致振动传导效率下降。实际选型时需要注意，这类电机的安装不能完全硬固定在刚性结构上，需要在机身与安装槽之间预留0.1-0.2mm的间隙，填充薄泡棉或者硅胶垫做缓冲，一方面可以吸收电机自身的高频杂振，避免整机外壳出现不必要的共振异响，

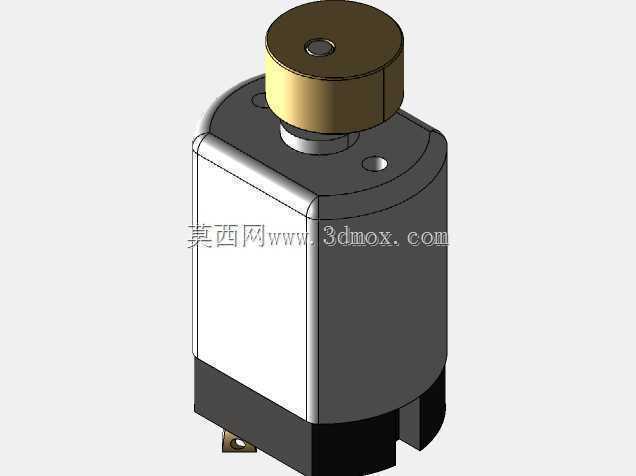

　　另一方面也能让振动通过缓冲件均匀传导到接触面，提升振感的一致性。很多新手设计时会把电机完全锁死在塑料壳体内，最后做出来的产品振感微弱，还会带着整个壳体发出高频杂音，就是忽略了振动传导的路径设计。这类电机的应用场景远不止消费电子领域，在小型工业设备的状态提示模块、自动化分拣线的微小物料振动送料结构、便携式检测仪器的触感反馈单元里，都能看到这类微型振动电机的身影，它不需要复杂的驱动电路，只要通上额定直流电压就能稳定输出振动，结构可靠性高，在连续工作的工况下，只要工作电压在额定范围内，换向器与电刷的磨损速度完全能满足常规产品的寿命要求。做三维建模时，除了要准确还原机身的外形尺寸与安装位，还要特别注意偏心块的转动包络空间，

　　很多工程师建模时只画了电机静止状态的外形，没有预留偏心块转动时的圆周空间，最后装配时偏心块刮碰到周边的结构件，直接导致电机堵转烧毁，这个细节在紧凑结构设计里尤其容易踩坑。另外，电机尾部的接线引脚伸出长度也要纳入安装边界考量，引脚的焊接位置不能与周边金属结构接触，避免出现短路问题，布线时要给引线留出足够的弯折半径，不能让引线紧贴振动的机身，否则长期振动会导致引线根部断线。
