可移动式压力试验专用夹持工装结构

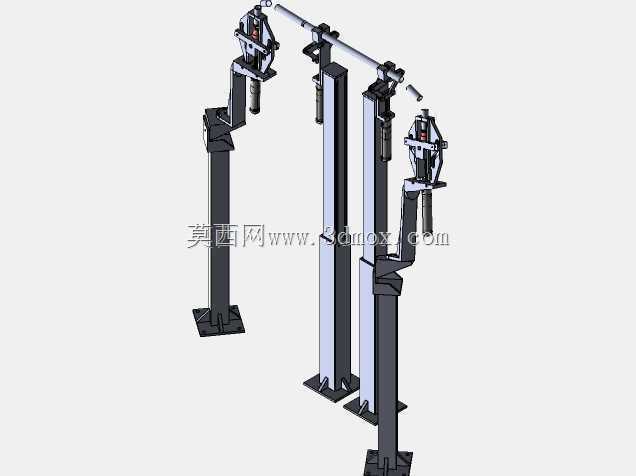

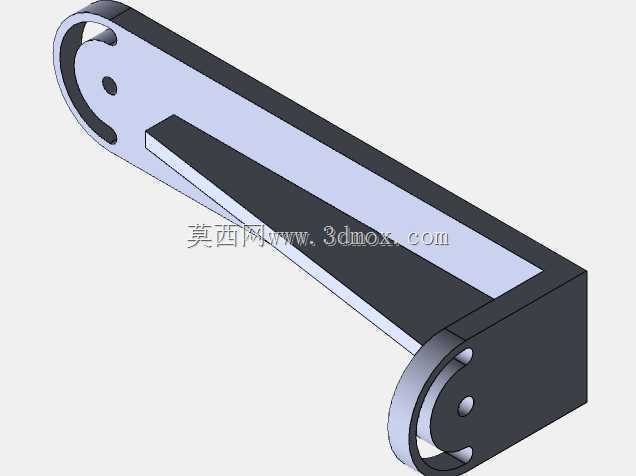

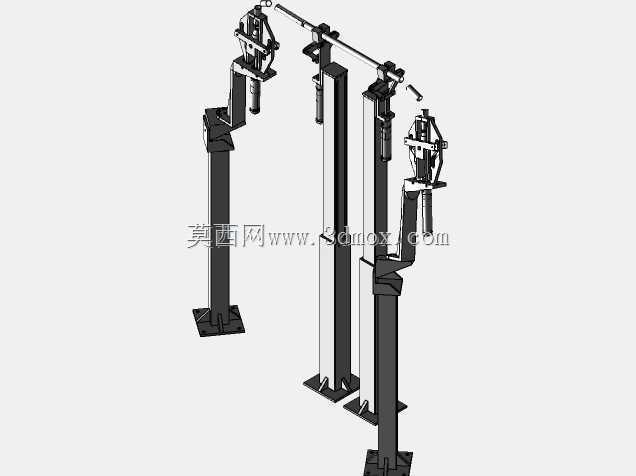

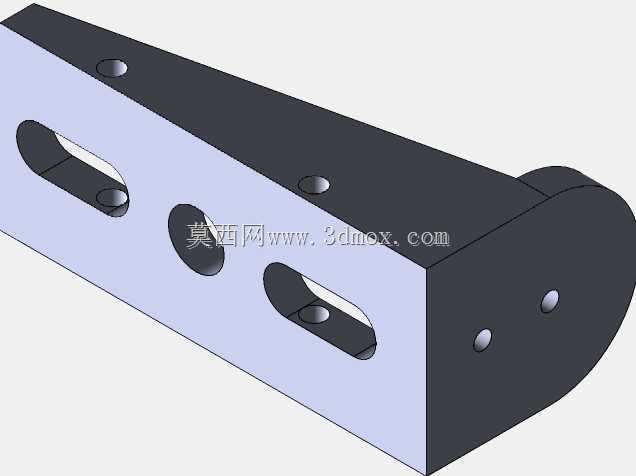

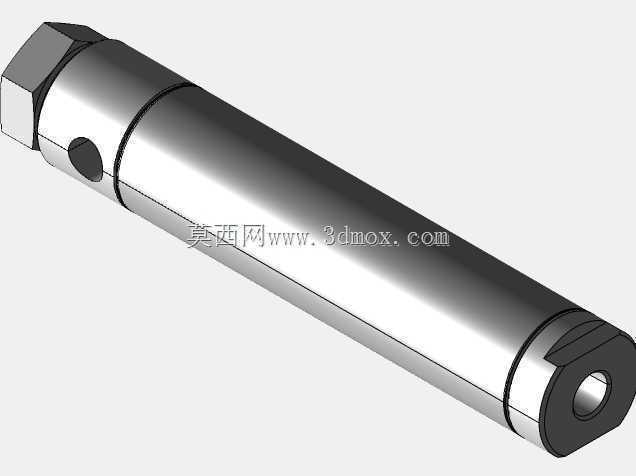

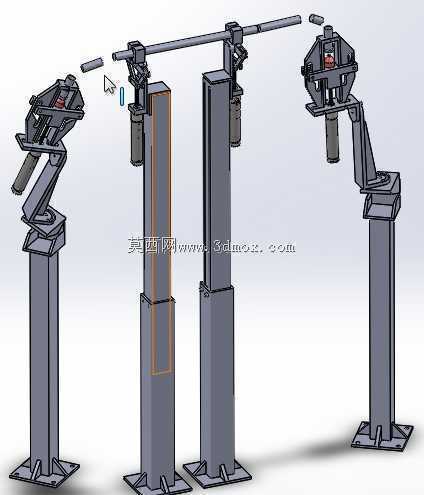

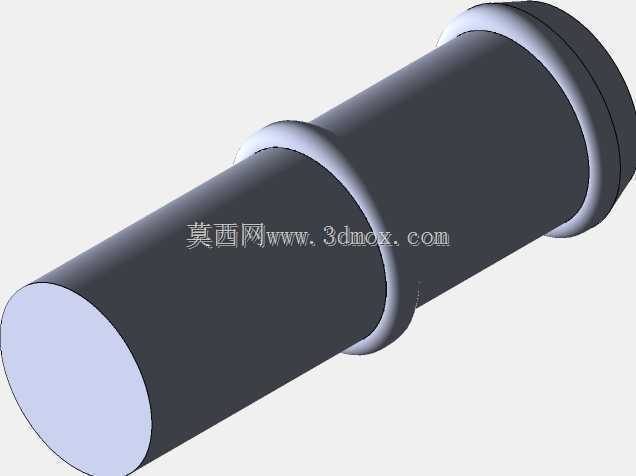

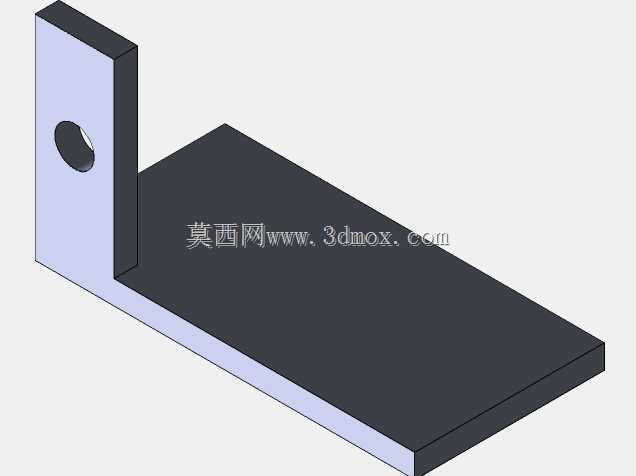

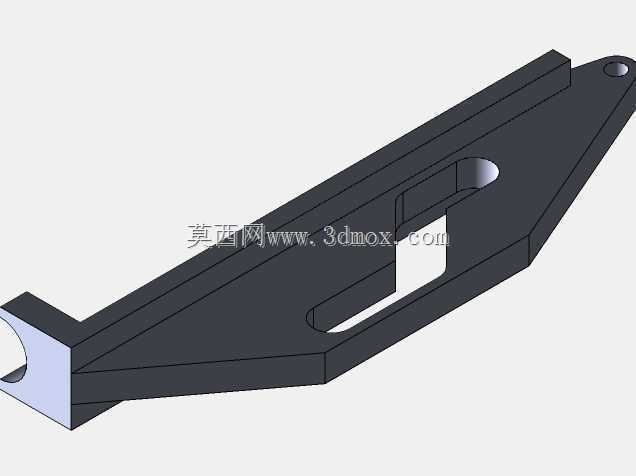

　　这款可移动夹持结构主要面向零部件压力性能测试场景设计，适配实验室、产线质检环节的小规格样件承压检测需求，可配合通用压力加载设备完成样件的固定、定位与载荷传导作业，避免测试过程中样件偏移、受力不均导致的测试数据偏差。从结构布局来看，整体采用框架式对称设计，底部为带安装槽的平板基座，基座上预留的长圆形安装孔可适配不同台面的T型槽固定需求，同时支持整体结构沿加载轴线方向微调位置，满足不同长度规格样件的装夹空间要求。两侧的立式支撑臂采用镂空减重设计，在保证结构刚性的前提下削减了整体自重，方便工位间的转移调整，支撑臂上开设的通孔用于穿装横向定位销轴，实现中部压装平台的高度档位调节，可适配不同高度尺寸的被测样件。中部的承载平台用于放置被测工件，

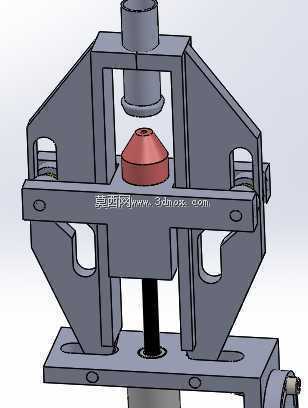

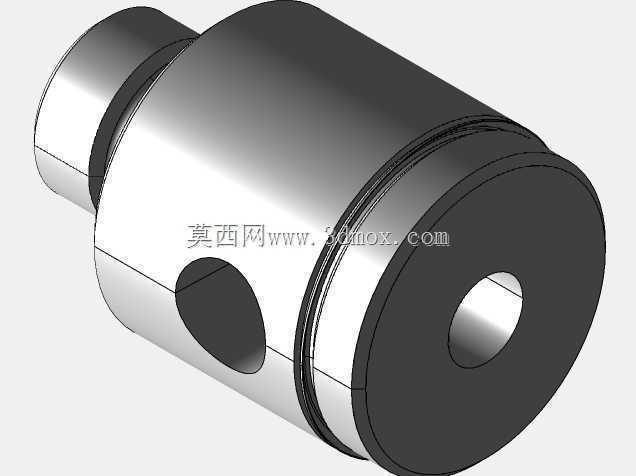

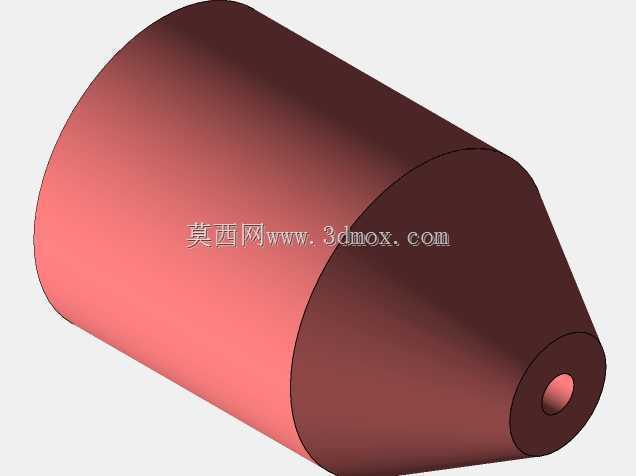

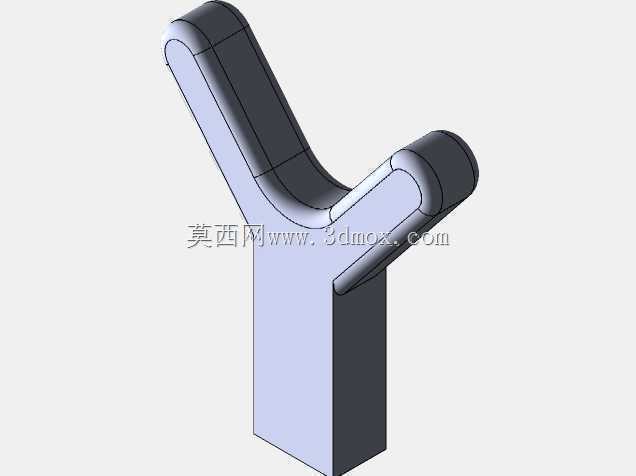

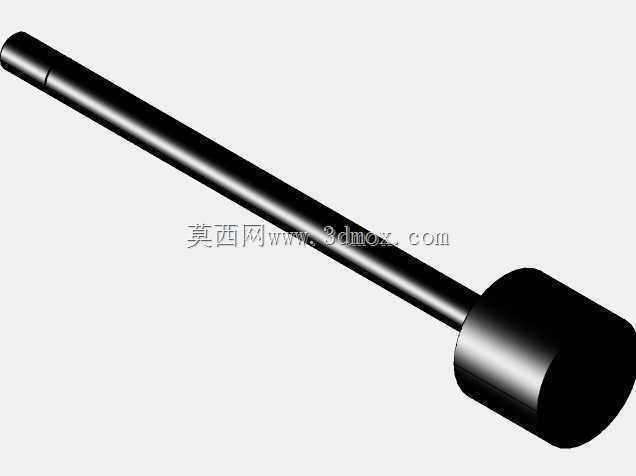

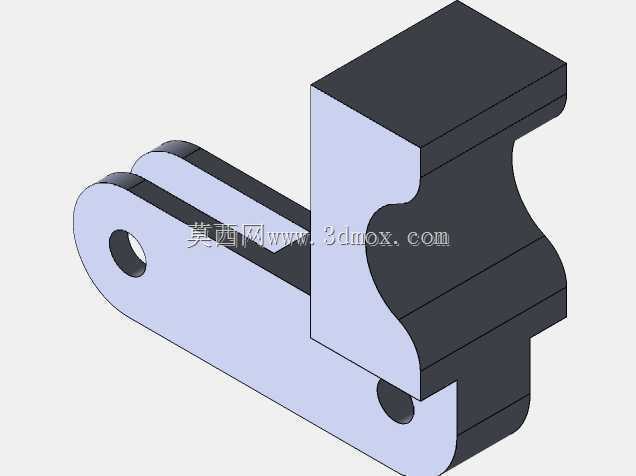

　　平台表面做平面度处理，保证样件放置时的基准水平，上方的压头连接端采用标准圆柱接口，可直接对接压力设备的加载杆，压头与下方承载台的同轴度通过框架的加工精度保证，减少加载时的侧向分力。两侧的夹紧组件通过销轴联动，当上方压头下行接触样件时，联动结构可带动两侧夹块同步收拢，对样件侧面进行辅助定位，避免样件在受压过程中发生侧向滑移，尤其适配锥面、弧面等异形端面样件的测试装夹。设计过程中优先考虑了装夹操作的便捷性，无需额外配套专用工具即可完成样件的装卸，调整档位时仅需插拔两侧定位销轴即可完成高度切换，适配多品种小批量的测试作业节奏。结构的受力路径经过优化，加载力通过压头直接传递至样件，再经承载平台传导至底部基座，

　　两侧支撑臂主要承担定位与导向载荷，避免了多余受力带来的结构变形，长期重复使用后仍能保持装夹精度。安装边界方面，基座的安装孔距适配主流试验台的固定孔位，整体高度可通过支撑臂的档位在一定范围内调整，压头的下行行程预留足够安全距离，避免超程损坏结构，可移动的设计特性让该工装无需固定在单一测试工位，可根据生产调度需求在不同测试设备间流转使用，提升工装的利用率，减少同类型工装的重复配置成本。
