两档简易变速齿轮箱结构设计

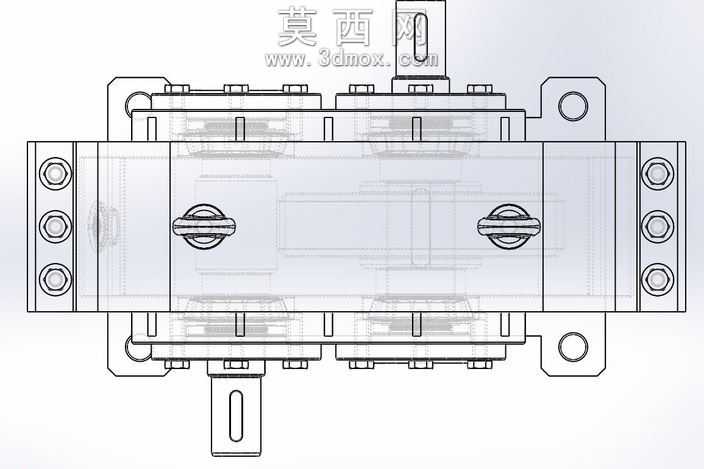

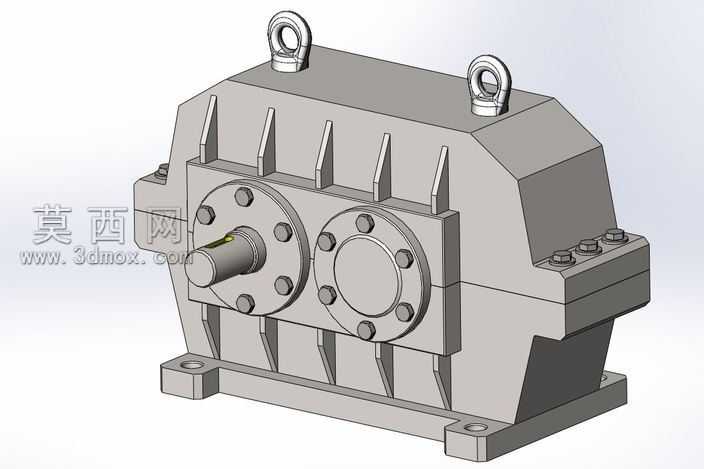

本作品为两档简易变速齿轮箱的三维结构设计，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的配合精度符合机械设计规范。建模阶段对齿轮箱的壳体、传动轴、传动齿轮、端盖、紧固螺栓、定位销等所有零部件均进行了1:1等比例还原，壳体部分采用拉伸、切除、阵列等特征完成安装孔、定位槽、轴承座的结构构建，严格保证各安装位的同轴度、平行度公差要求；传动齿轮采用渐开线齿形参数化生成，准确还原齿顶圆、齿根圆、分度圆的尺寸参数，确保齿轮啮合的传动精度。装配过程中对齿轮啮合副添加了机械配合约束，对传动轴与轴承、轴承与壳体孔位添加了同轴心与轴向限位约束，对螺栓等紧固件添加了重合与同轴约束，完整还原了齿轮箱实际装配的运动逻辑，可直接用于运动仿真验证传动比与传动流畅度。渲染阶段采用金属材质模拟壳体的铸铁质感，对传动轴、齿轮等传动部件赋予合金钢材质，对螺栓等标准件赋予镀锌钢材材质，通过调整材质的粗糙度、反光度参数还原不同零部件的真实质感，同时采用正交视图生成线框与实体结合的工程展示效果，清晰呈现内部传动结构与外部安装结构的布局。设计思路围绕两档变速的实用需求展开，整体结构紧凑，输入输出轴的布局适配常规动力传递场景，壳体两侧的安装耳板预留了标准安装孔位，可直接适配多数通用机械设备的安装需求，箱体上的观察孔位设计可方便日常检查内部齿轮啮合状态，端盖的密封结构设计可有效避免润滑油渗漏，整体结构兼顾了传动性能、安装便利性与维护便捷性，可作为小型传动设备的变速结构参考，也可用于机械原理教学的演示案例。
