带式磁选机教学实训三维设计作品

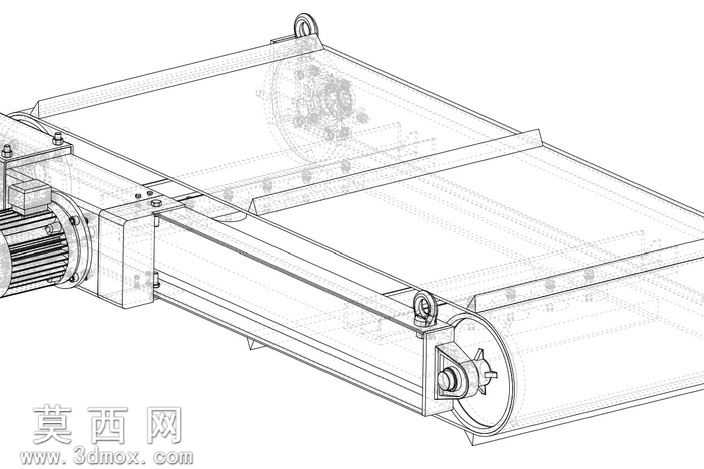

本作品为教学实训用途的带式磁选机三维模型，采用SolidWorks完成全参数化建模，整体结构还原了工业带式磁选机的核心功能布局，可用于机械设计课程的结构认知、装配逻辑学习与原理演示。建模过程中遵循自顶向下的设计思路，先完成整体机架的基准搭建，确定设备的整体长宽高比例与安装基准面，再依次拆分各个功能模块进行独立建模，保证各部件之间的装配约束完全符合实际机械装配逻辑，不存在干涉错位问题。模型的主体框架采用型钢焊接结构的建模逻辑，通过拉伸、切除、镜像等基础特征完成机架的型材搭建，还原了机架上的吊环安装位、电机安装座、滚筒轴承座定位面等细节结构，所有安装孔位的位置、尺寸都按照常规小型磁选机的设计规范设定，具备实际参考价值。输送模块部分，分别完成了主动滚筒、从动滚筒、托辊组与输送带的建模，主动滚筒端配套的驱动电机采用标准减速电机的外形结构建模，还原了电机的接线盒、散热筋、输出轴连接法兰等细节，滚筒与机架之间的轴承座、张紧调节结构也做了完整呈现，可直观演示输送带的张紧调节原理。磁系部分作为磁选机的核心功能结构，建模时按照带式磁选机的磁系布置逻辑，在输送带下方的分选区域设置了对应磁组安装位，清晰展示磁选过程中磁性物料被吸附、随带面运动至卸矿区脱落的分选路径。模型的线框展示模式下可清晰查看内部的装配层级关系，所有零部件都保留了可编辑的建模参数，方便学习者根据需求调整尺寸参数进行改型设计，整体材质设定上区分了金属结构件、橡胶输送带、电机外壳等不同部件的材质属性，渲染后可清晰分辨不同部件的功能属性，帮助学习者快速理解设备的结构组成与工作原理，适合作为学校项目实训、机械原理课程的教学演示模型使用。
