HEXFET功率MOSFET场效应管三维建模作品

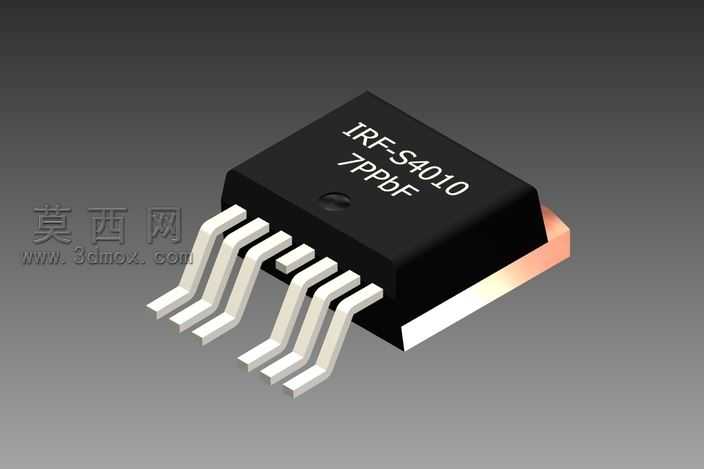

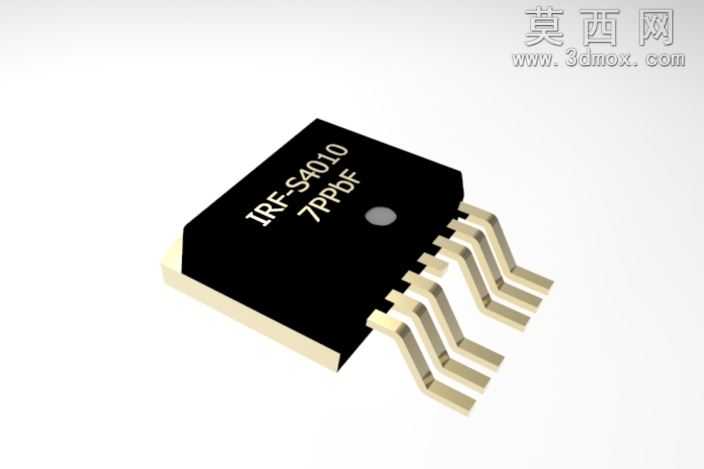

本作品为HEXFET功率MOSFET场效应管的高精度三维建模成果，建模过程严格参照器件实际量产规格的尺寸参数进行1:1还原，首先通过测绘获取器件封装本体、引脚、散热基底的各维度精确尺寸，在三维建模软件中先搭建基础轮廓框架，将器件拆分为黑色塑封本体、金属引脚、底部散热铜基三个独立结构模块分别建模。塑封本体部分采用实体拉伸结合倒角命令完成主体造型，表面的器件丝印标识通过纹理贴图映射实现，还原了真实器件表面的字符印刷效果，塑封边缘的脱模斜度、本体顶部的注塑凹点都做了精细化还原，保证外观与实物一致。金属引脚部分根据TO-263封装的引脚排布规律，先绘制单根引脚的截面轮廓，通过扫掠命令生成引脚的三维形态，再按照引脚间距参数阵列排布，引脚的弯折角度、引脚末端的焊盘区域都严格按照实际封装的成型参数制作，引脚表面赋予哑光镀锡金属材质，还原真实引脚的金属质感与表面细微的拉丝纹理。底部散热铜基部分单独建模，赋予紫铜金属材质，调整材质的粗糙度与反射参数，还原铜基表面的轻微氧化质感与散热面的平整特性。渲染阶段采用三点布光方案，主光从侧上方打亮器件主体，突出塑封本体的轮廓与引脚的立体层次，辅光补全暗部细节避免死黑，背光勾勒器件边缘轮廓增强立体感，背景采用中性渐变灰调突出器件本身，材质调整阶段反复校准塑封的哑光黑塑料质感、金属引脚的锡镀层反射率、铜基的金属色泽，确保渲染效果贴近实物视觉表现。设计思路上优先保证模型的工程实用性，所有结构尺寸符合实际器件的封装规范，可直接用于PCB布局仿真、散热结构模拟、产品装配干涉检查等工程场景，同时兼顾外观展示效果，模型面数控制合理，既保证细节精度又不会占用过多系统资源，可适配不同的三维设计软件导入使用，满足电子设备结构设计、教学演示、产品宣传渲染等多场景的使用需求。
