水平式快速夹钳压紧工装结构

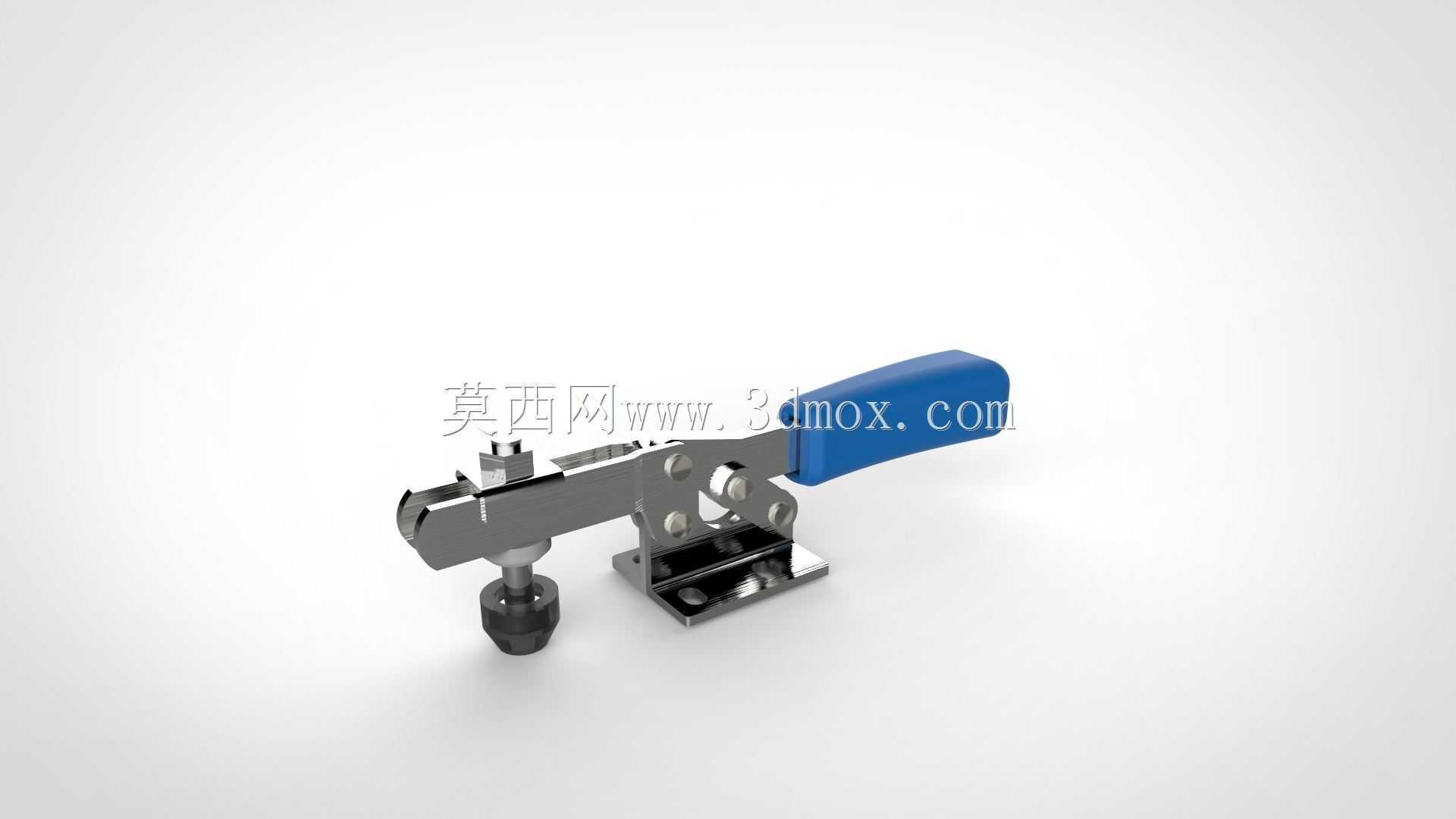

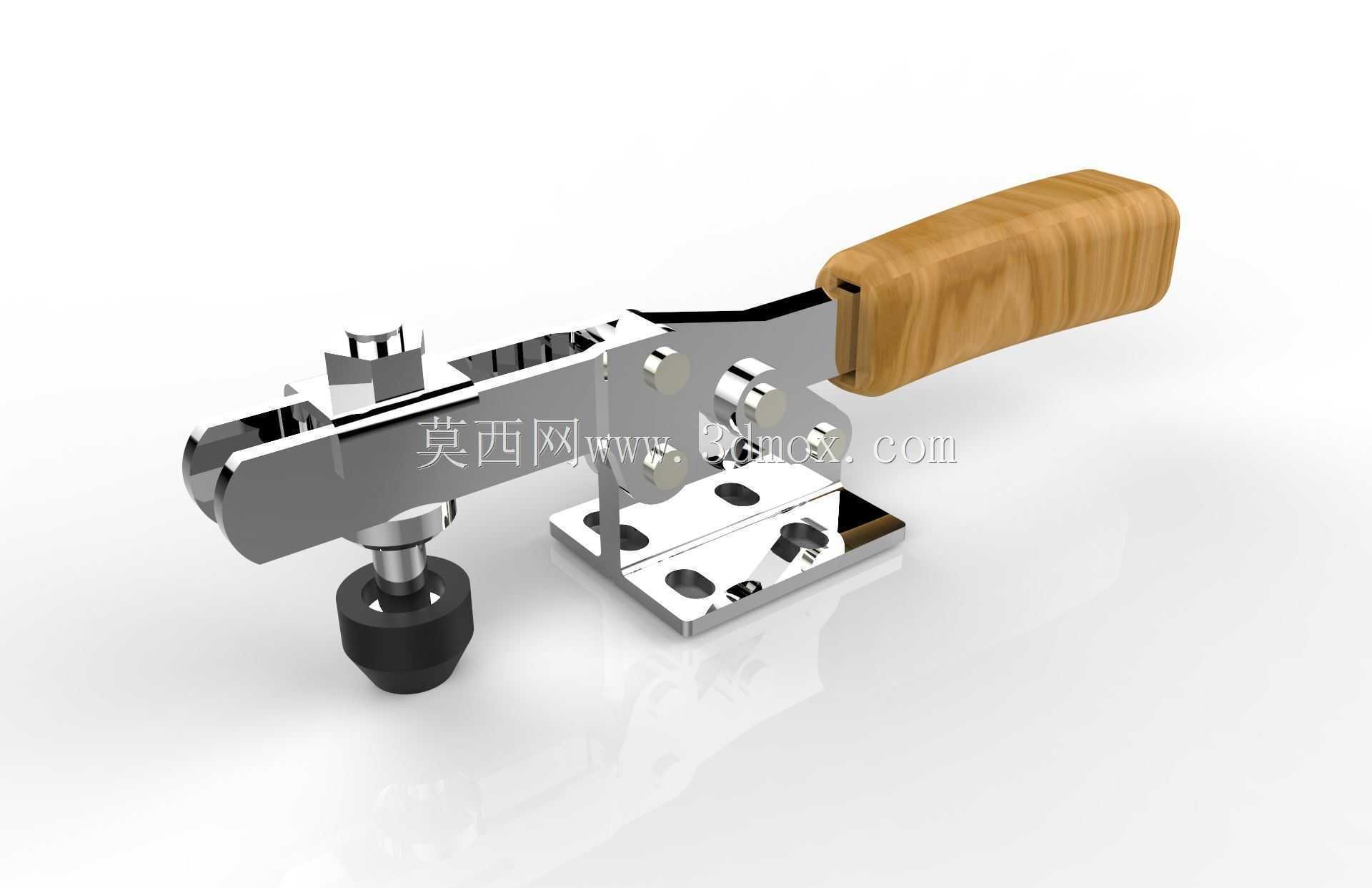

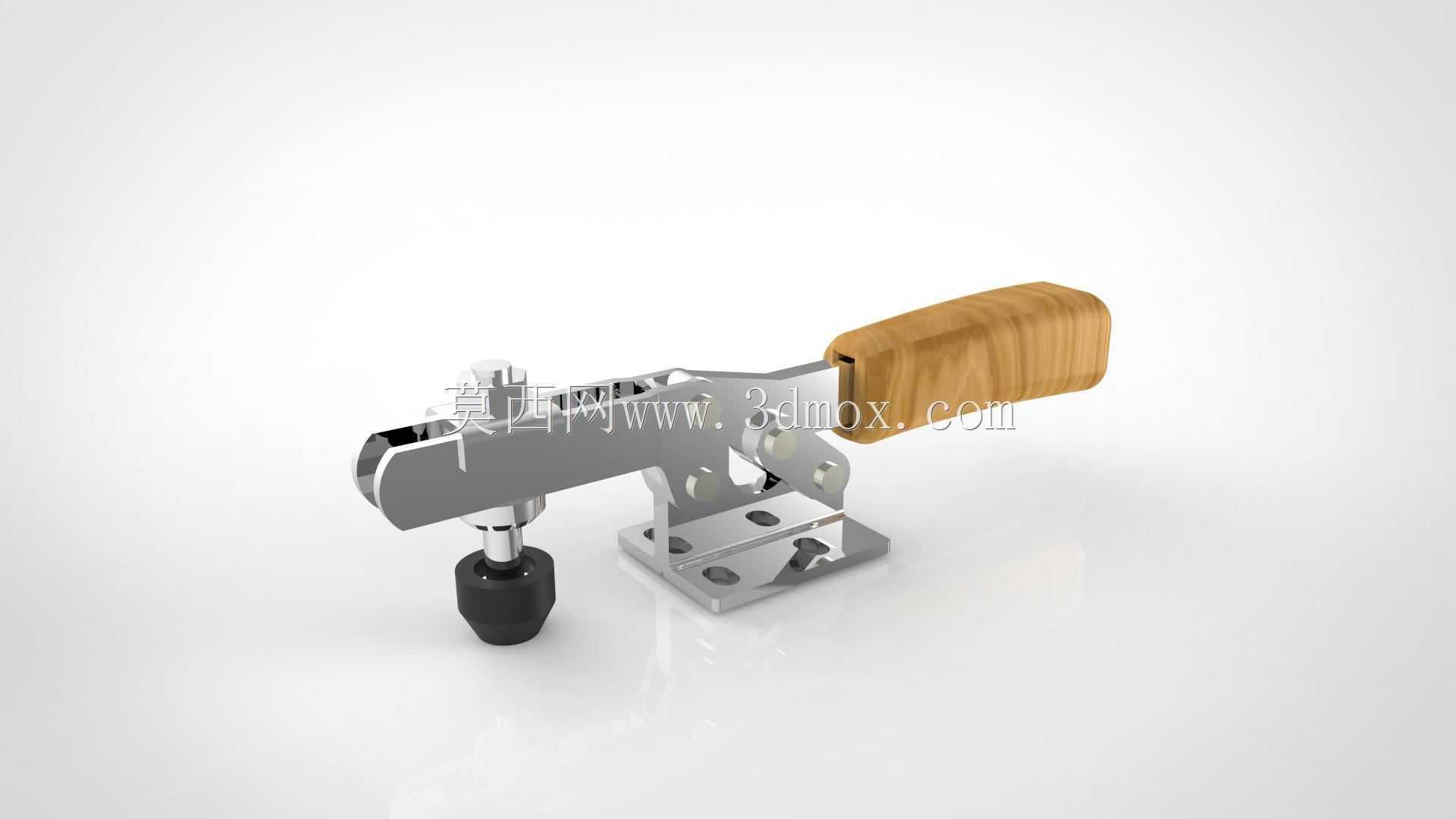

　　这款水平式快速夹钳是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配流水线、检具定位、木工加工、电子元件压合等场景中承担工件快速压紧固定的作用，相比传统螺栓压紧方式，单次装夹动作可在一秒内完成，能大幅降低工位辅助操作时长，适配中小批量多品种生产的快换需求。从结构设计逻辑来看，该夹钳采用肘节过死点锁紧原理，手柄下压至水平位置时，内部连杆机构越过力学死点，此时即便压紧端受到工件反向的振动冲击力，夹钳也不会自行松脱，锁紧状态下的保持力可覆盖常规轻中型工件的压紧需求，不会出现加工过程中工件移位的问题。夹钳底座采用带安装孔的平板式结构，四个沉头安装孔可直接通过内六角螺栓固定在工装基板、工作台面或者专用治具上，安装边界清晰，

　　底座的平面度公差控制在合理范围内，安装后不会出现本体歪斜导致压紧力偏移的情况。压头部分采用可调式橡胶头结构，螺杆可通过螺纹调节伸出长度，适配不同高度的工件压紧需求，端部的橡胶压头既能避免刚性接触刮伤工件表面，也能在压紧时提供一定的缓冲，抵消部分加工振动带来的刚性冲击。手柄部分采用包覆式防滑结构，握持区域贴合人手操作的弧度，下压施力时不会出现硌手、打滑的情况，手柄在锁紧状态下处于水平位置，不会超出工装台的操作边界，避免工位走动时误碰解锁。在实际选型应用中，这类夹钳常成组布置在焊接工装的定位基准周边，配合定位销、挡块完成工件的全自由度约束，也可单独用于小型台钻、攻丝机的工件固定，部分木工开料作业中也会用这类夹钳快速固定毛料，

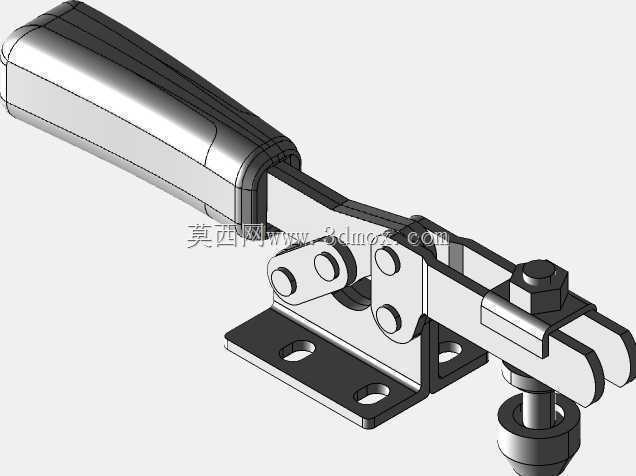

　　避免加工过程中材料窜动。建模过程中完整还原了内部连杆的铰接间隙、压头的调节行程、底座安装孔的位置公差，所有配合面的尺寸均按照行业通用标准参数设定，可直接用于工装设计的选型参考，也可导入装配体中完成工装整体的干涉检查，验证夹钳在开合过程中是否会与周边工装元件、工件轮廓发生碰撞，提前规避现场安装调试时的结构干涉问题。
