紧凑型台式机CPU散热轴流风扇结构设计

　　这款轴流散热风扇主要面向紧凑型台式电脑CPU散热场景，也可适配小型工控机、嵌入式计算设备的主动散热需求，作为风冷散热系统的核心动力部件，负责带动空气流经散热鳍片，将处理器工作产生的热量快速带离热源区域，避免芯片因积热出现降频、运行不稳定甚至硬件损坏的问题。

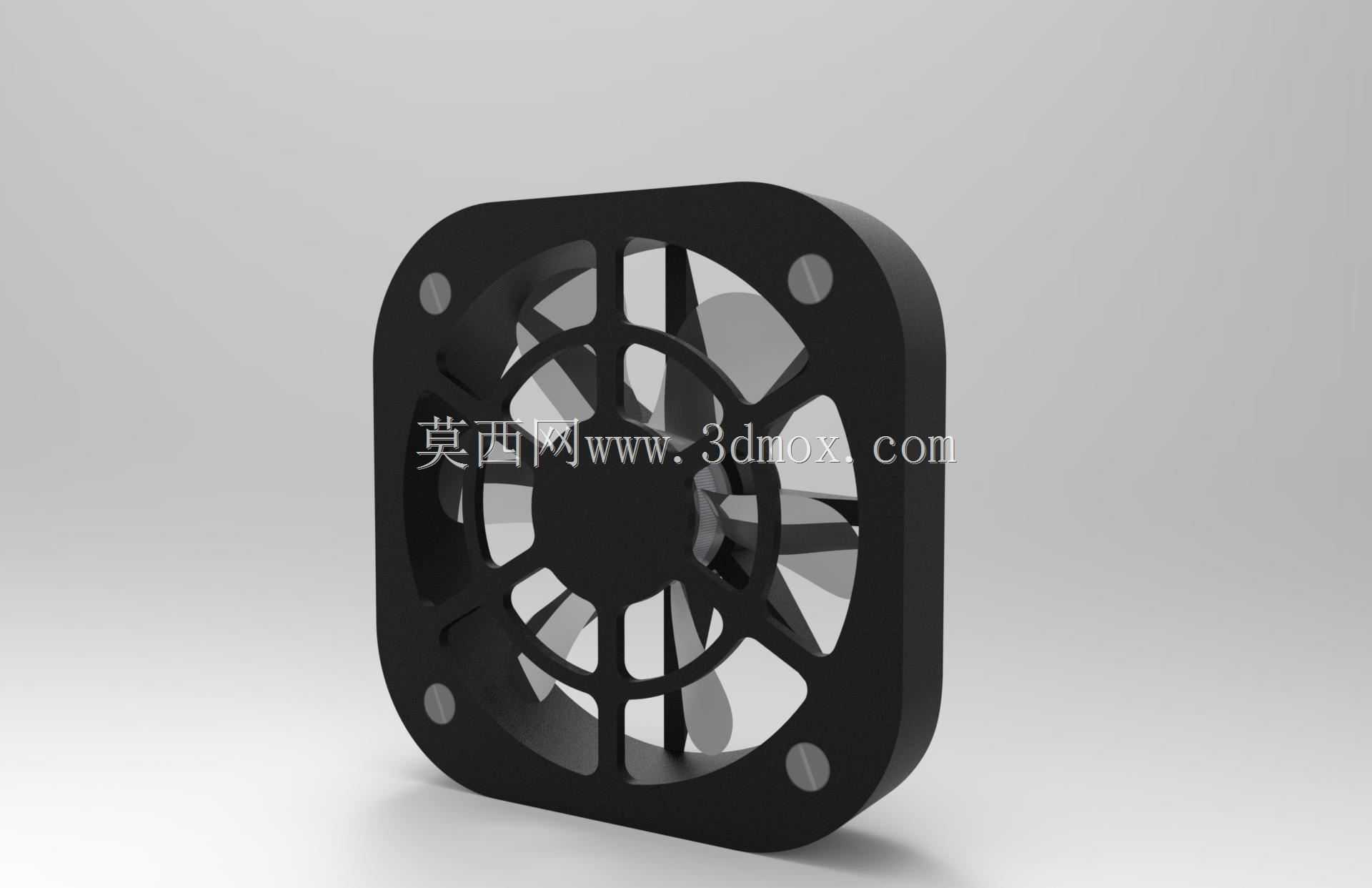

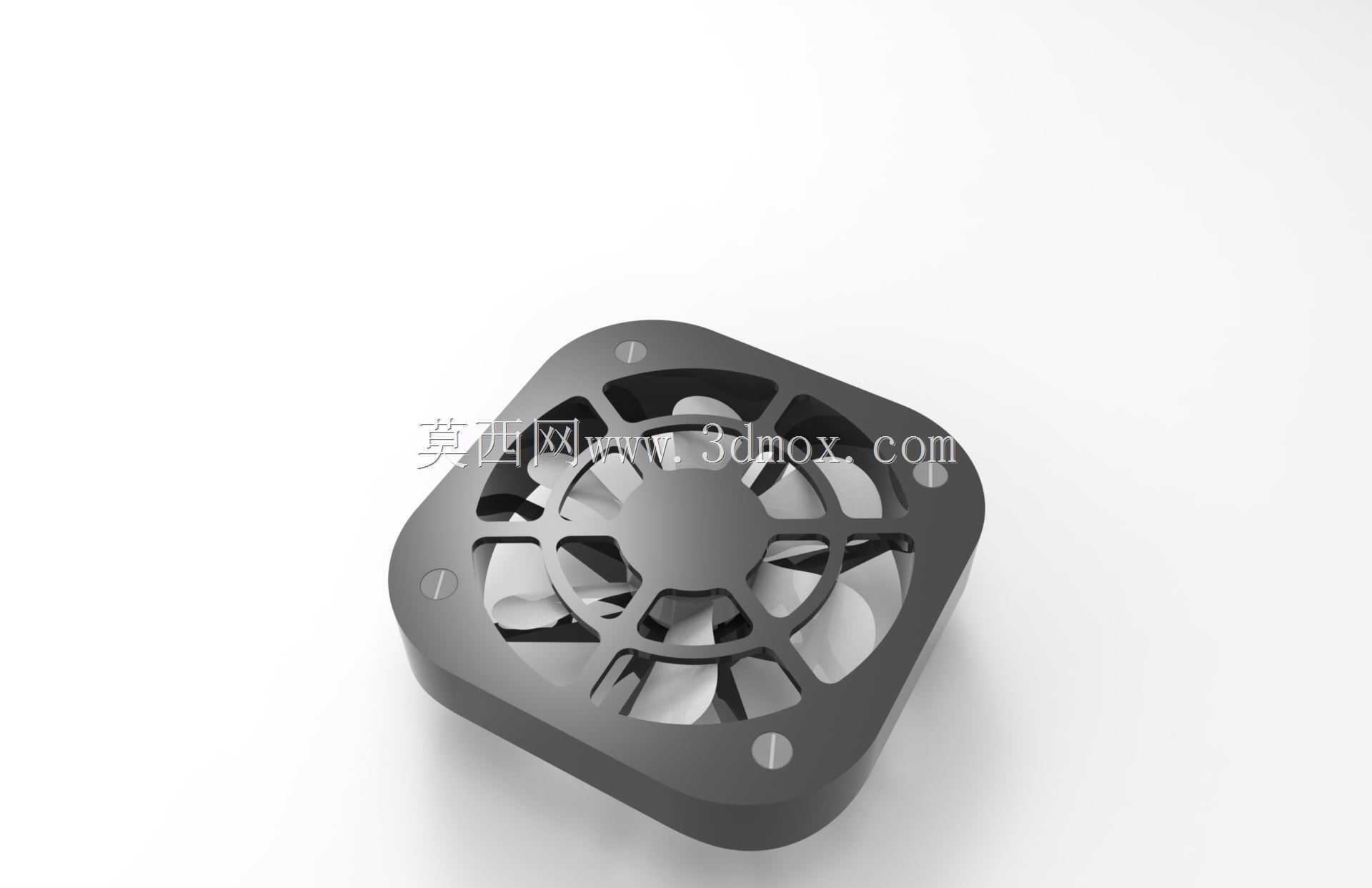

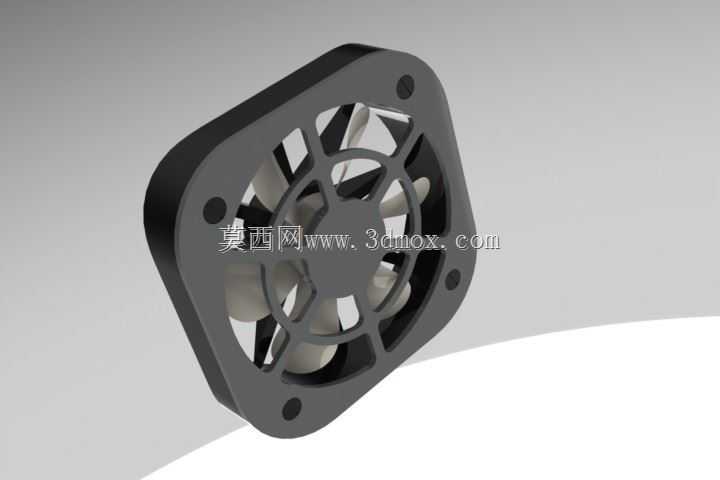

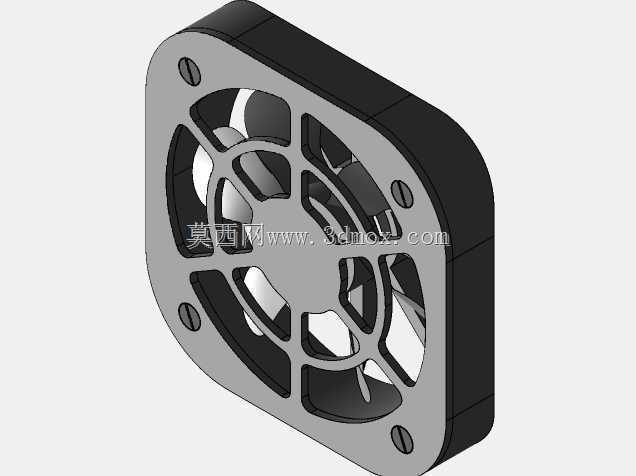

　　从实际使用场景来看，这类小尺寸风扇需要兼顾狭小机箱内的安装兼容性与散热效率，设计时首先考虑了安装边界的适配性，整体采用圆角方形外框结构，四个角预留了标准沉头安装孔位，可直接匹配主流台式机CPU散热器的固定孔距，安装时无需额外定制转接支架，外框边缘做了薄型化处理，不会挤占机箱内内存、供电散热片的避让空间，适配ITX、MATX等小尺寸主板的装机需求。

　　功能特性上，扇叶采用了不等距曲面叶型设计，运转时可以打散气流通过扇叶产生的周期性涡流，降低同转速下的风切噪音，同时扇叶的倾斜角度经过反复调校，在常见的1500-2500转工作区间内，能保证足够的静压值，即使搭配高密度鳍片的塔式散热器，也能让气流顺利穿透鳍片间隙，避免出现气流短路、散热效率骤降的问题。外框内侧做了导流圈结构，可减少扇叶边缘的气流泄漏，提升出风口的气流集中度，让气流更精准地覆盖散热鳍片的有效换热区域。

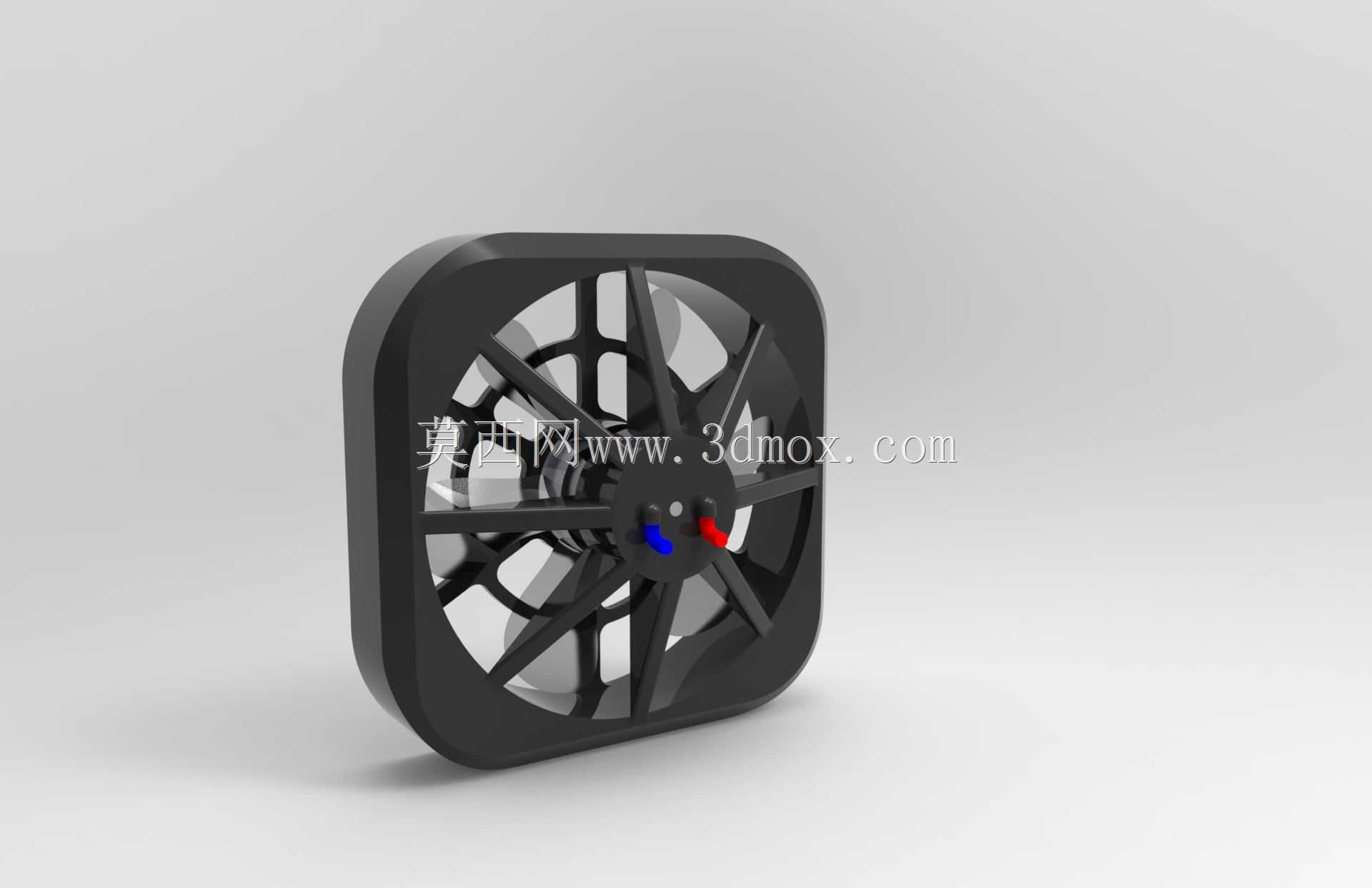

　　设计思路上，这款风扇的结构优先考虑长期运行的可靠性，中心轮毂区域预留了标准轴承安装位，可适配含油轴承、双滚珠轴承等不同成本档位的轴承方案，轮毂与外框之间的支撑筋做了流线型修型，减少气流经过支撑筋时产生的紊流，同时支撑筋的布局兼顾了结构强度，即使风扇长期在高转速下运行，也不会出现外框共振产生的异响。扇叶与外框之间预留了均匀的微小间隙，既避免扇叶运转时蹭到外框产生摩擦噪音，也不会因为间隙过大导致气流回流损失风压。

　　从安装适配的角度，这款风扇的供电接口位置做了靠边布局，接线后线材可以顺着机箱走线槽整理，不会遮挡进风区域，外框的厚度控制在常规25mm标准厚度范围内，可兼容绝大多数CPU风冷散热器的风扇安装位，也可作为机箱后置排风风扇使用，适配多场景的装机散热需求。实际选型时，这类风扇的风压、风量参数需要匹配对应散热器的鳍片密度，鳍片间距越小、密度越高，需要的风扇静压值越高，这款风扇的叶型设计刚好覆盖主流家用CPU散热器的参数需求，在日常办公、轻度游戏等常规使用场景下，能保证处理器温度维持在合理区间，同时噪音控制在不影响使用体验的范围内。
