径向曲面叶片离心式叶轮结构设计

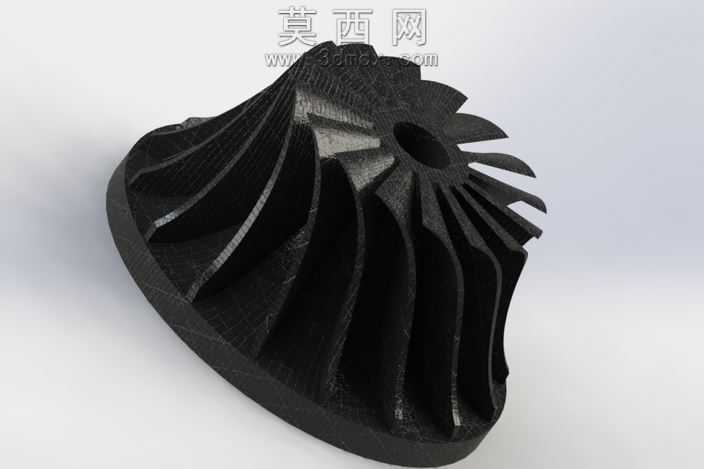

该叶轮采用三维参数化建模方式完成整体结构设计，建模过程中首先确定叶轮的核心基准参数，以中心安装孔为定位基准，先构建底部圆形轮盘的基础实体，轮盘采用等厚度圆盘结构，边缘做圆弧过渡处理，避免应力集中问题。叶片部分采用径向扭曲曲面设计，建模时先绘制单张叶片的截面轮廓线，通过放样、曲面加厚命令生成实体叶片，再围绕中心轴做圆周阵列，均匀排布18片曲面叶片，叶片从轮盘中心向外缘逐渐升高，曲面弧度经过流体力学适配调整，保证流体经过时的导流效率，减少紊流产生。中心安装孔采用通孔设计，孔壁做倒角处理，方便与动力输出轴装配定位，孔周围的轮盘区域做加厚处理，提升安装部位的结构强度，避免高速旋转时出现开裂变形。模型整体采用一体化实体建模逻辑，所有相邻曲面之间都做了相切连续处理，不存在尖锐棱角与破面问题，可直接导入仿真软件做流体动力学分析、结构应力校核，也可用于后续的3D打印样件制作、开模生产的参考。材质方面模拟了碳纤维增强尼龙的哑光黑质感，表面还原了3D打印成型后的细微层纹效果，渲染时采用柔和侧光照明，突出叶片曲面的弧度变化与结构层次感，清晰展现叶片的扭曲形态与轮盘的衔接结构。设计过程中重点考量了叶轮的动平衡性能，所有叶片的尺寸、重量、角度完全一致，圆周排布的间距误差控制在极小范围内，保证高速旋转时的稳定性，降低运行噪音与振动幅度，同时叶片的曲面走向充分匹配流体流向，可有效提升叶轮的工作效率，适用于小型离心风机、微型泵类设备的动力传输部件。
