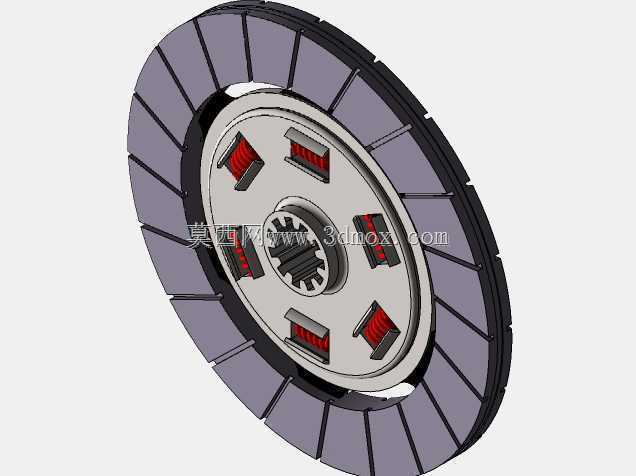

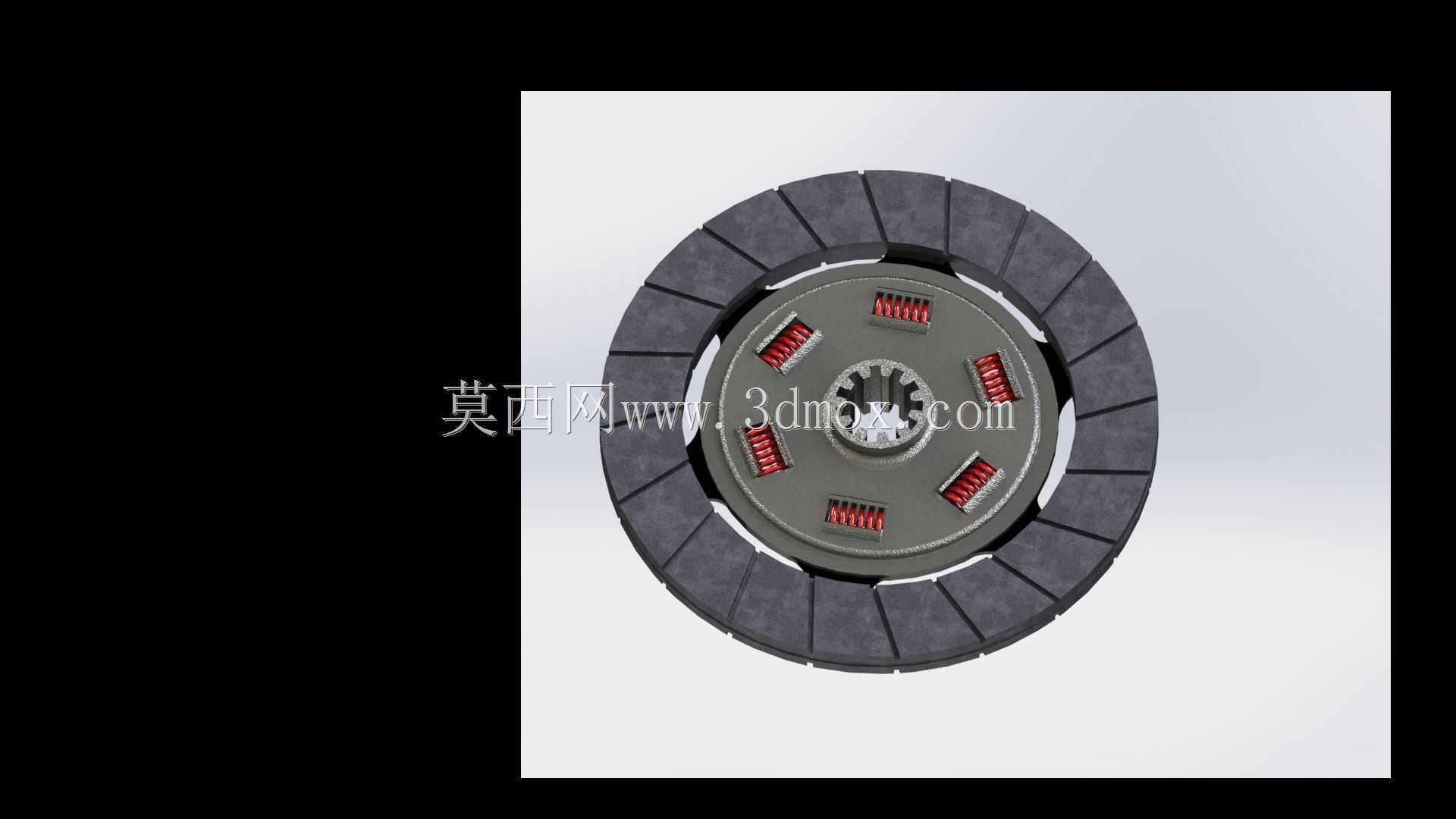

离合器从动盘摩擦片结构三维设计

　　这款摩擦片是离合器从动盘总成的核心摩擦传力部件，主要应用在手动挡乘用车辆、轻型载货车辆的膜片弹簧离合器结构中，也可适配部分工业机械的干式离合、制动工位，承担动力接合、分离过程中的扭矩传递与缓冲功能，是动力传动链路里直接决定换挡平顺性、传动可靠性与部件使用寿命的关键零件。从结构设计逻辑来看，整体采用环形对称布局，中心设置内花键毂结构，花键参数匹配变速器输入轴的外花键规格，安装时可直接沿轴向滑套在输入轴上，花键配合的侧隙控制在合理区间，既保证动力传递无冲击卡滞，也能允许从动盘在轴向上小幅移动，配合离合器压盘的压紧、松开动作完成动力通断控制。环形摩擦基体沿周向分割为独立的扇形摩擦块单元，块与块之间预留均匀的膨胀间隙，

　　可避免长时间高负荷滑磨产生热膨胀后，摩擦面出现翘曲变形导致接触面积下降、传力扭矩不足的问题，摩擦块的摩擦面平面度公差控制在微米级，保证与压盘、飞轮端面接合时能实现全断面均匀接触，避免局部偏磨引发的抖动、异响问题。摩擦片基体与中心花键毂之间沿周向均匀布置多组阻尼弹簧，弹簧的刚度参数经过匹配调校，当传动系统出现转速波动、扭矩突变时，弹簧可通过压缩变形吸收冲击能量，过滤动力传递过程中的扭转振动，避免传动系部件受冲击载荷出现早期疲劳损坏，同时也能让车辆起步、换挡过程的动力接合更平缓，提升驾乘的平顺性。设计过程中充分考虑了安装边界约束，摩擦片的外径尺寸匹配对应规格离合器压盘的内径尺寸，整体轴向厚度符合离合器总成的安装空间要求，

　　无需额外修改周边壳体、操纵机构的结构即可直接完成装配替换。摩擦块的材质选用耐磨耐高温的复合摩擦材料，摩擦系数稳定，在-30℃到250℃的工作温度区间内都能保持稳定的传力性能，不会因为温度升高出现摩擦系数骤降的热衰退问题，同时材料本身的磨损率控制在较低水平，可保证足够的使用寿命。中心花键毂采用高强度钢材加工，花键齿面经过表面硬化处理，可承受大扭矩传递下的挤压应力，避免长期使用出现花键磨损松旷、传动间隙过大的问题。周向布置的弹簧安装槽做了圆角过渡处理，避免弹簧反复压缩过程中出现应力集中导致槽体开裂，弹簧端部与槽体的接触位置设置了耐磨垫片，降低长期往复运动的磨损量。在实际装车应用中，该摩擦片随从动盘总成安装在发动机飞轮与离合器压盘之间，

　　当离合器处于接合状态时，压盘将摩擦片紧紧压在飞轮端面上，依靠摩擦面的摩擦力将发动机输出的扭矩传递到变速器输入轴；当驾驶员踩下离合器踏板时，压盘松开对摩擦片的压紧力，摩擦片与飞轮、压盘之间出现间隙，动力传递暂时切断，此时可完成换挡操作。设计建模过程中对所有配合尺寸做了公差校验，保证花键配合、弹簧安装、摩擦块装配的尺寸链符合工程实际要求，可直接用于结构教学、总成装配模拟、零部件选型参考等场景。
