移动式水稻动力脱粒作业设备结构设计

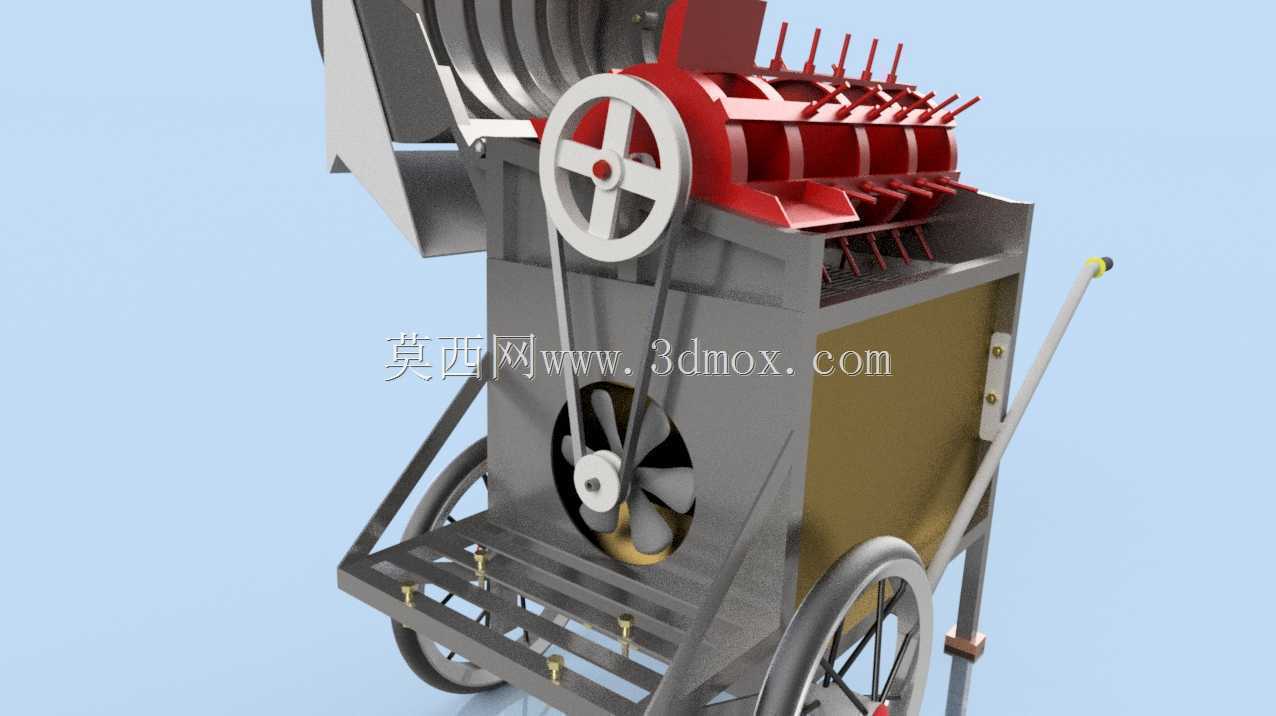

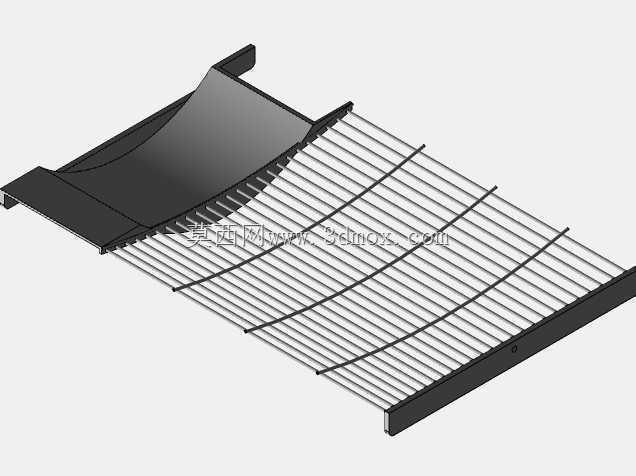

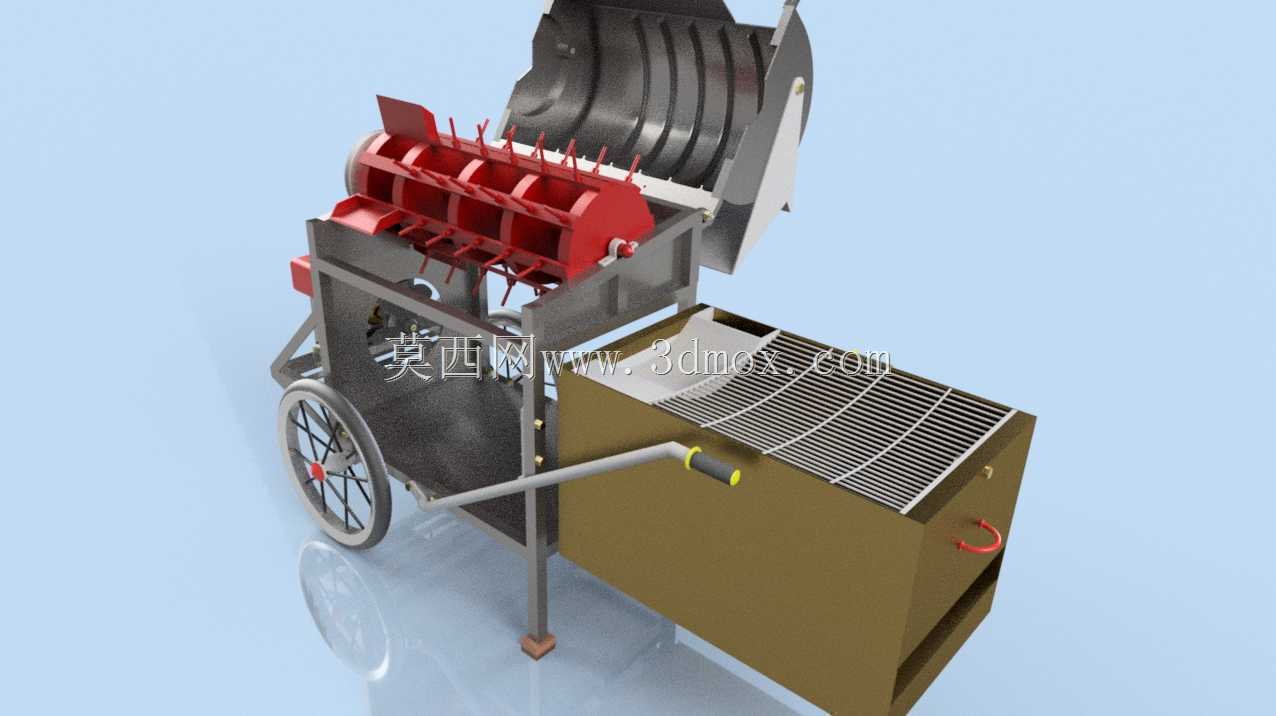

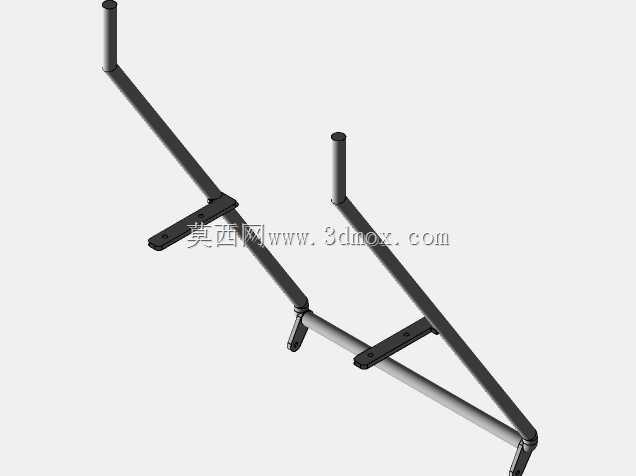

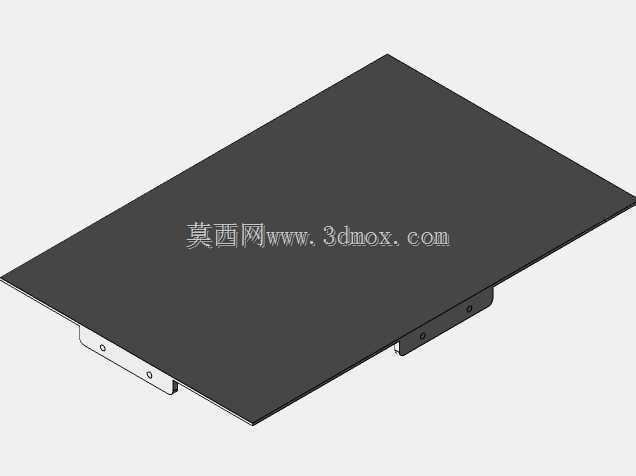

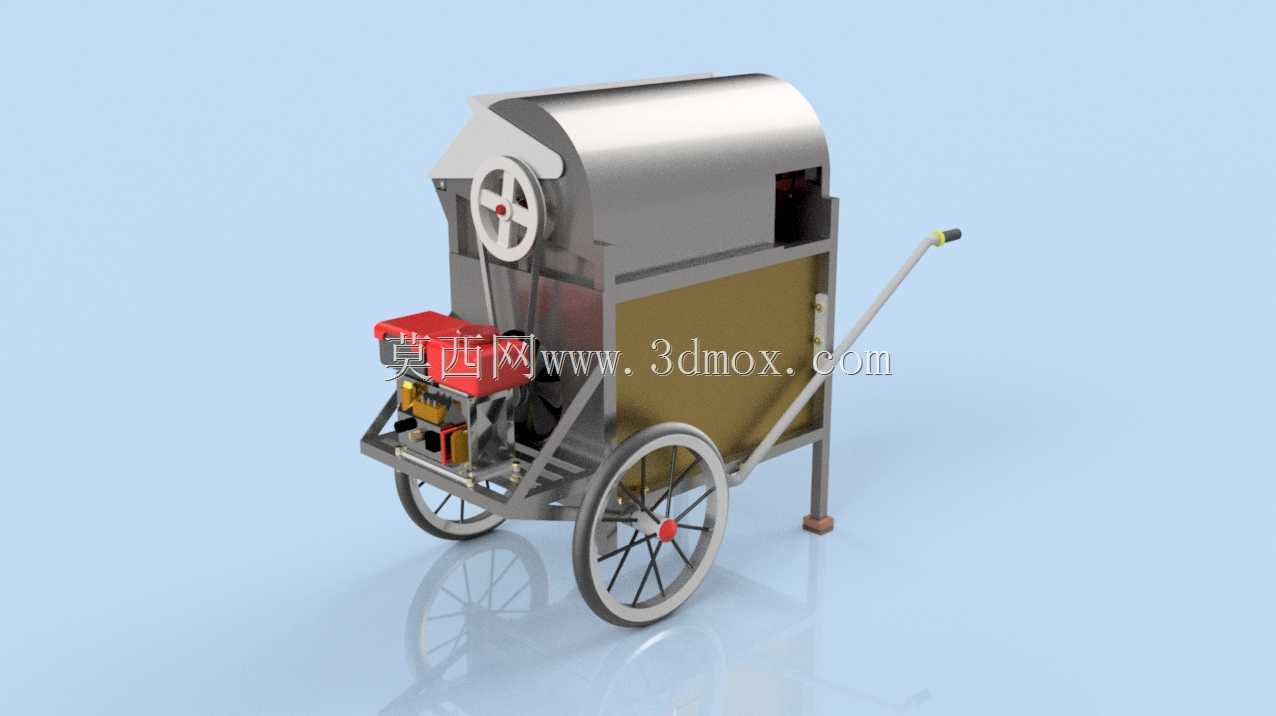

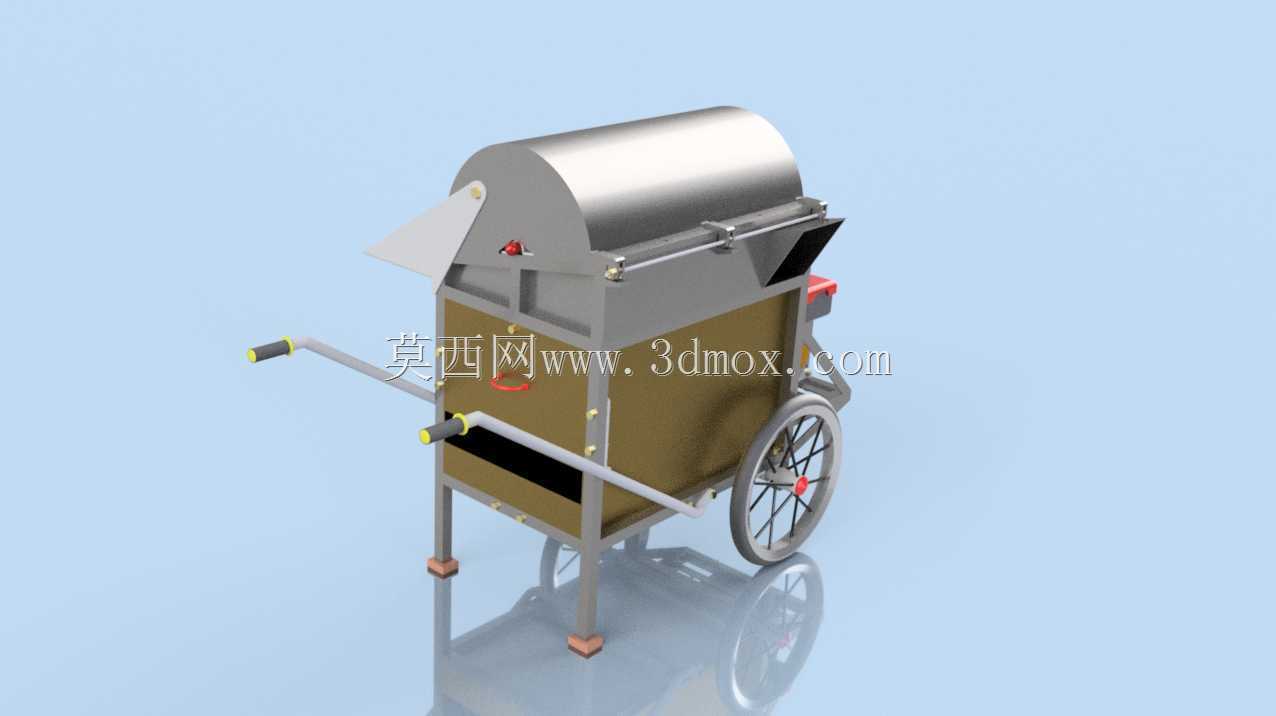

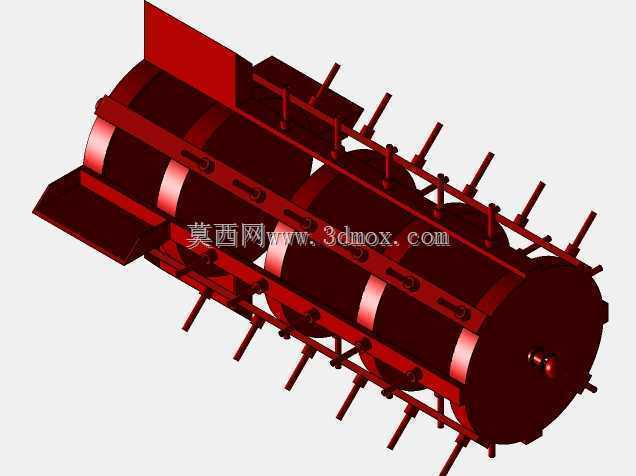

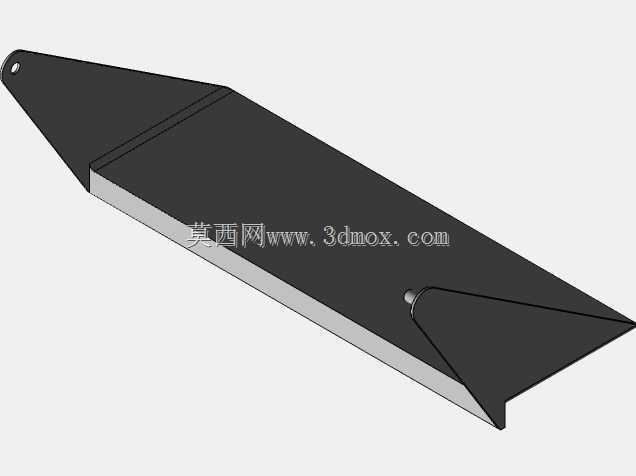

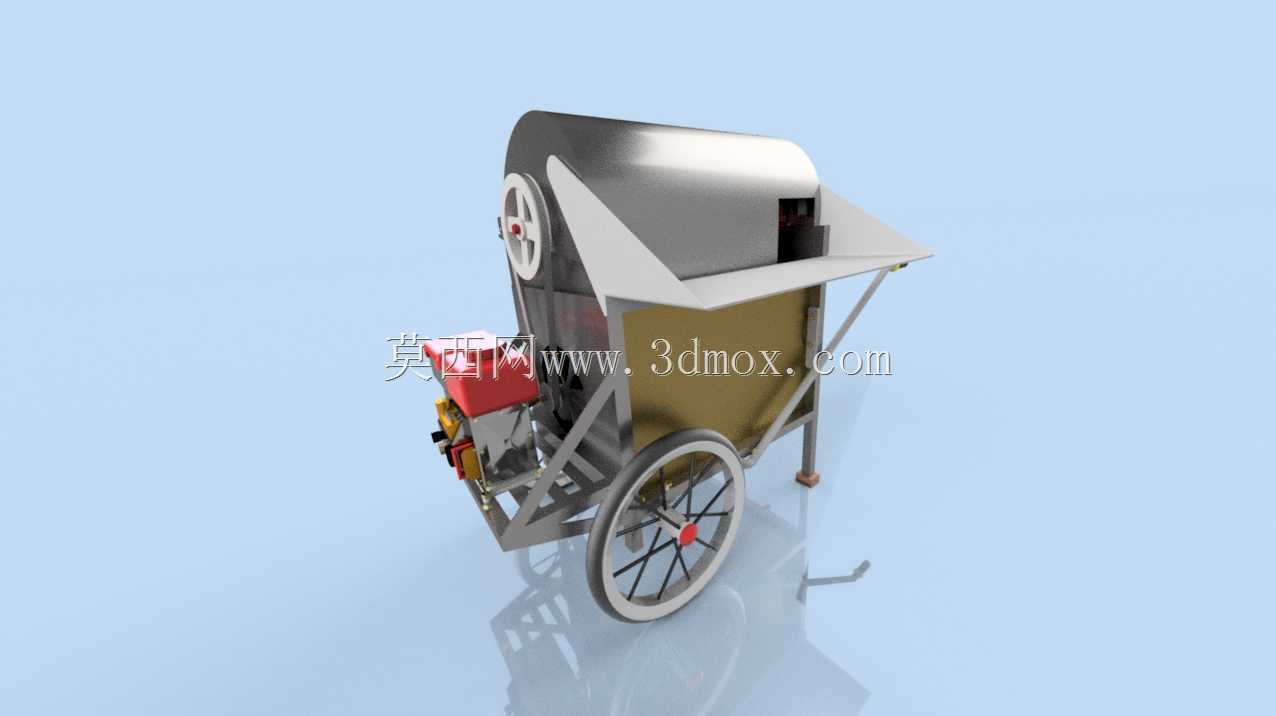

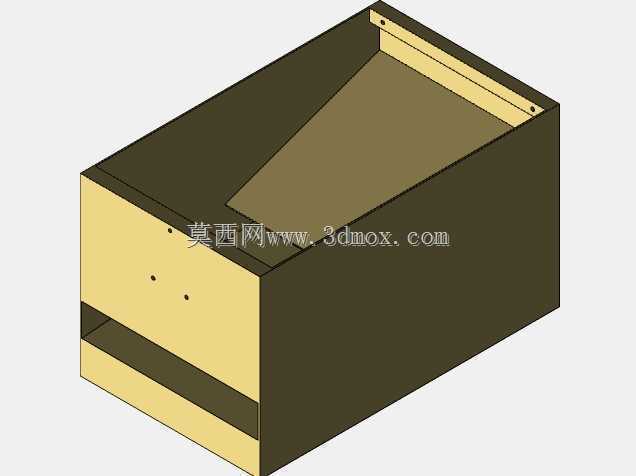

　　这款动力脱粒设备主要面向南方丘陵、小块稻田的收获作业场景，适配散户种植、山地梯田无法通行大型联合收割机的作业环境，可完成水稻收割后的穗粒脱离作业，替代传统人工打谷的高强度劳作模式。设备采用单轮移动式结构设计，搭配可收放的支撑支脚，转场时可通过人力推行，在田埂、狭窄田块间移动时无需额外吊装转运，作业时放下支脚即可保证整机稳定性，避免脱粒滚筒高速运转带来的整机晃动。设备上部设置倾斜喂入台，作业人员可将带穗稻秆直接铺放在喂入台面上推送至脱粒腔，脱粒腔内部采用钉齿式滚筒结构，高速旋转时通过钉齿击打、揉搓稻穗实现谷粒与茎秆分离，腔体内侧设置凹板筛，脱下的谷粒可通过筛孔落入下部集粮区域，茎秆则沿滚筒切线方向从设备侧部排出，减少谷粒夹带损失。

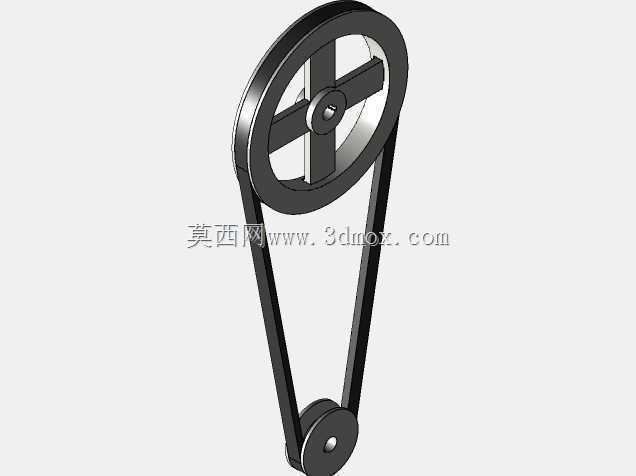

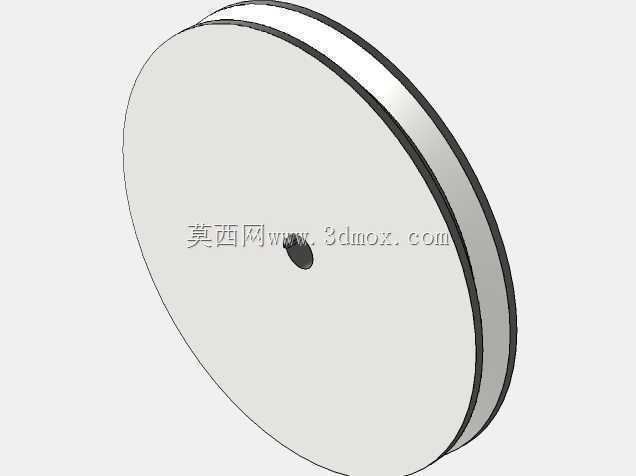

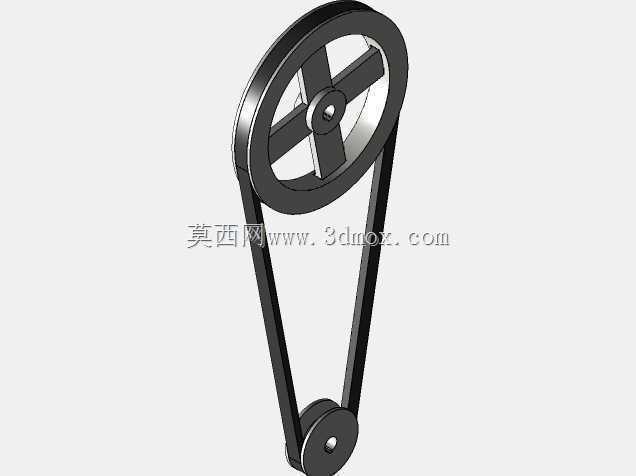

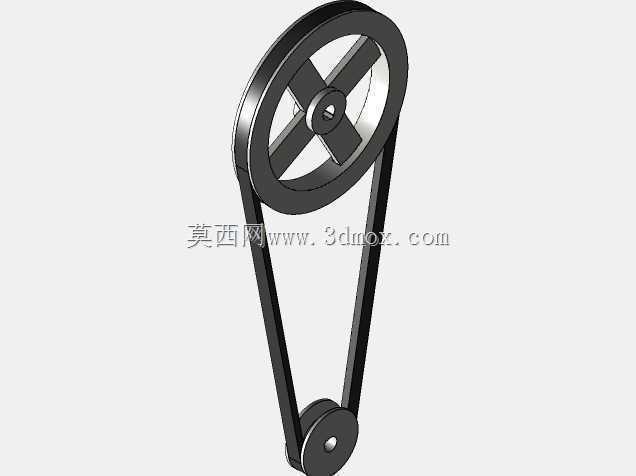

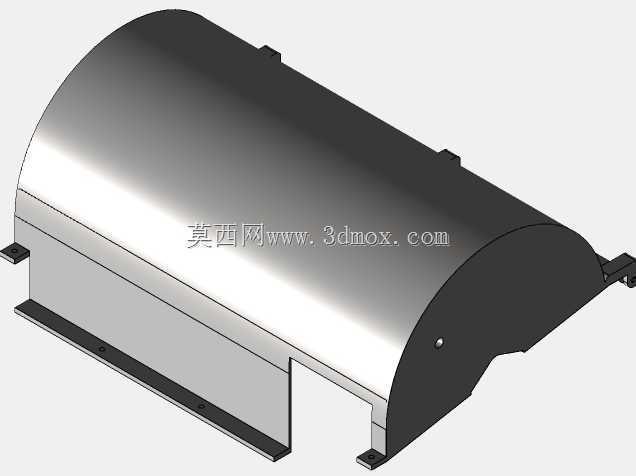

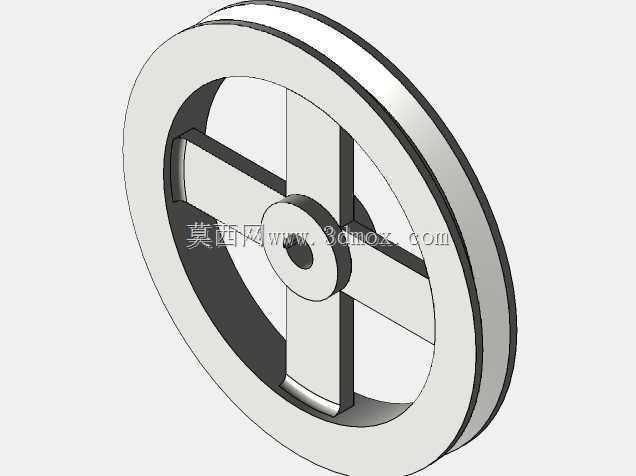

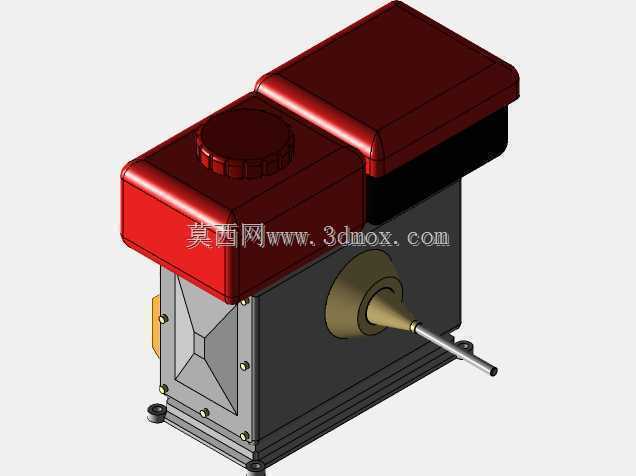

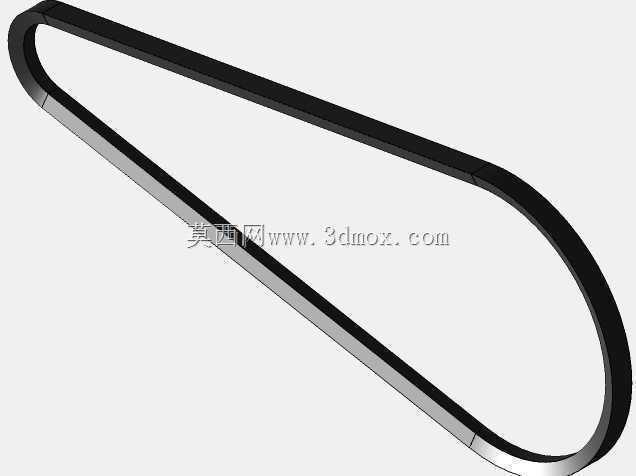

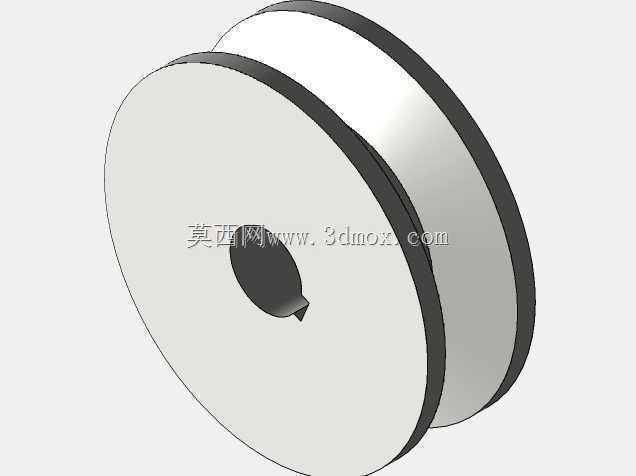

　　设备侧部设置手动调节轮，可根据作业时的水稻品种、秸秆含水率调整脱粒滚筒与凹板筛的间隙，针对含水率偏高的晚稻品种适当放大间隙避免碎茎秆混入谷粒，针对易脱粒的常规早稻品种缩小间隙提升脱净率。动力单元布置在设备侧下方位置，与脱粒滚筒通过带传动连接，传动部位设置全包式防护壳，避免田间作业时秸秆、杂草卷入传动部件引发故障，同时隔绝作业人员接触运转部件的风险。整机外形尺寸控制在单人可操作的范围内，长度方向预留喂入台伸出空间，宽度方向不超过常规田埂通行宽度，高度适配成年作业人员站立喂料的操作高度，无需额外搭建作业平台。上部设置弧形挡料罩，可阻挡脱粒过程中飞溅的谷粒，避免谷粒弹出设备造成损失，挡料罩采用圆弧过渡设计，可引导飞溅谷粒回落至集粮区域，

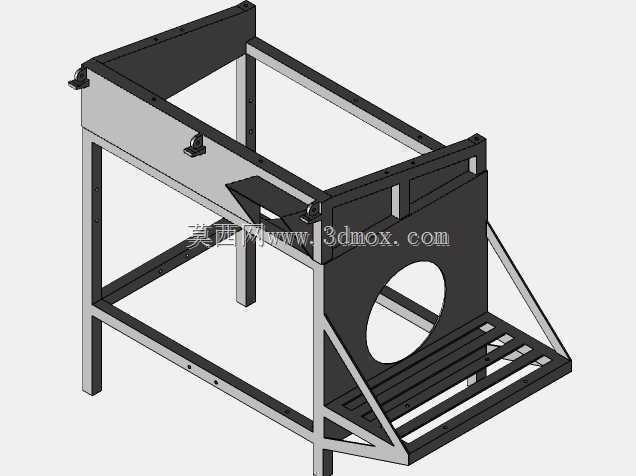

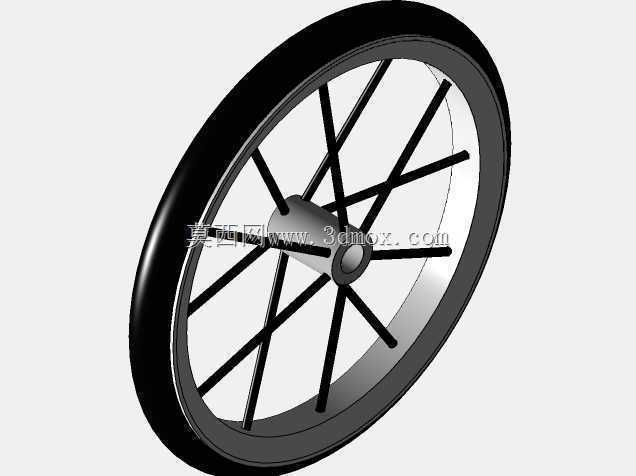

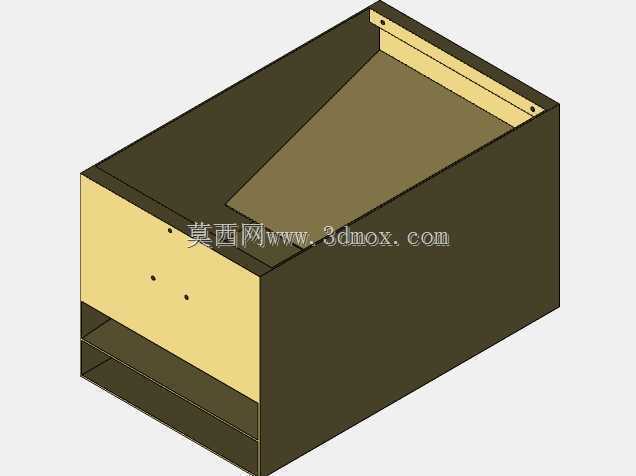

　　同时减少作业时的粉尘向外扩散。设备机架采用方管焊接结构，关键受力部位做三角加强处理，可承受田间颠簸转运、脱粒作业交变载荷的长期冲击，轮组采用辐条式结构搭配橡胶轮面，在泥泞田块行走时不易陷车，支脚底部设置防滑垫板，在松软田面作业时不会出现下沉偏移。
