重锤杠杆式工业压力泄放安全阀结构

　　在蒸汽锅炉、承压储罐、工业压力管道这类带压运行的工业系统里，超压泄放是最后一道安全防线，杠杆式安全阀正是依靠纯机械结构的高可靠性，在这类对失效零容忍的场景中长期占据应用席位。不同于弹簧式安全阀依靠弹簧预紧力平衡介质压力的结构，这款杠杆式安全阀通过杠杆力矩放大重锤的重力，来平衡阀瓣下方的介质推力，整个动作过程不依赖弹性元件的疲劳寿命，在高温高压的长期运行工况下，整定压力的漂移量远小于常规弹簧结构，尤其适合锅炉汽包、分汽缸这类长期连续运行、介质温度波动小但对泄放可靠性要求极高的工位。

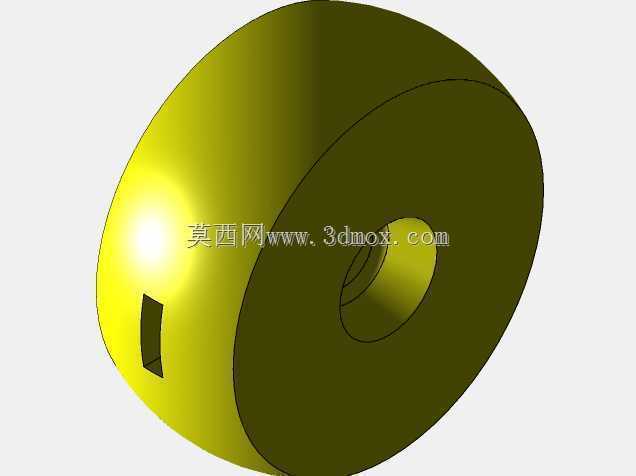

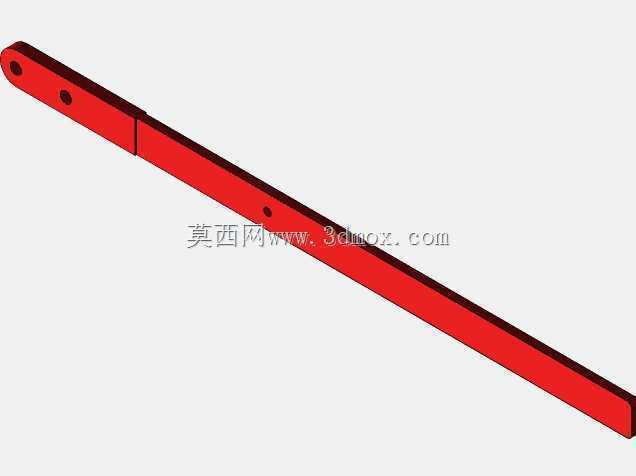

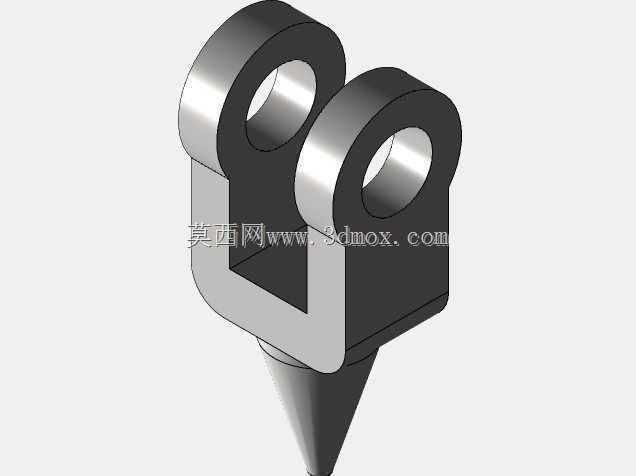

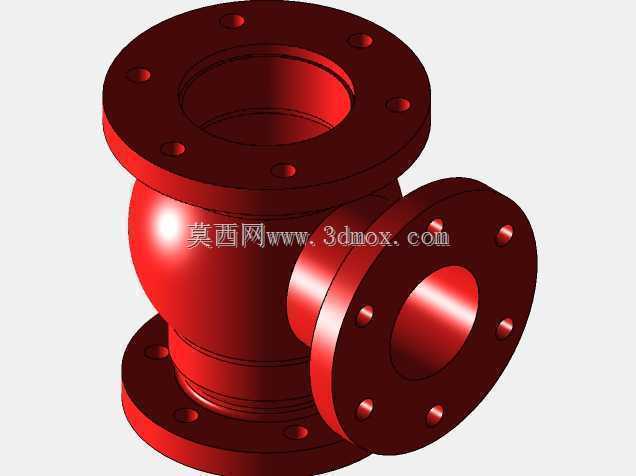

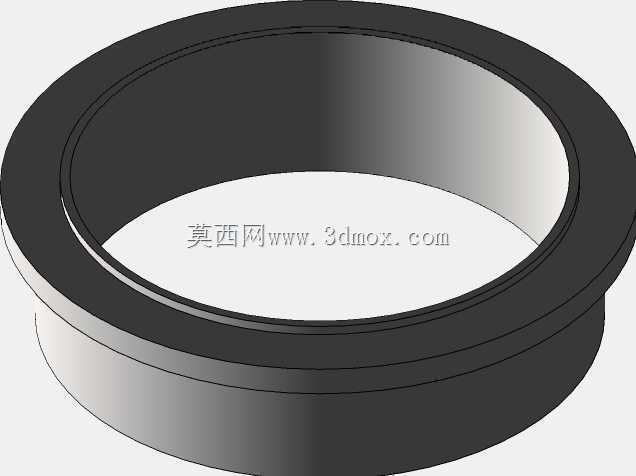

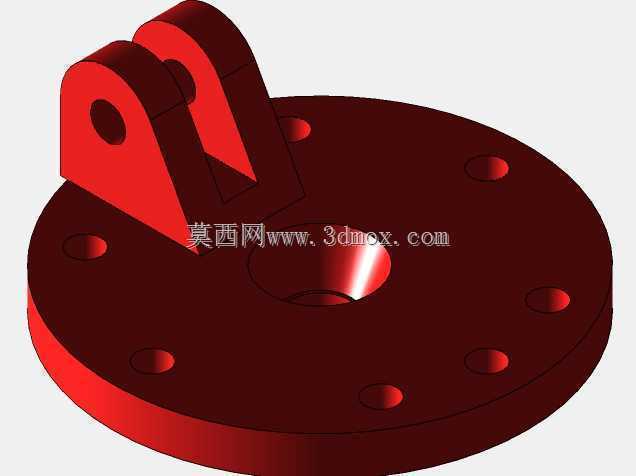

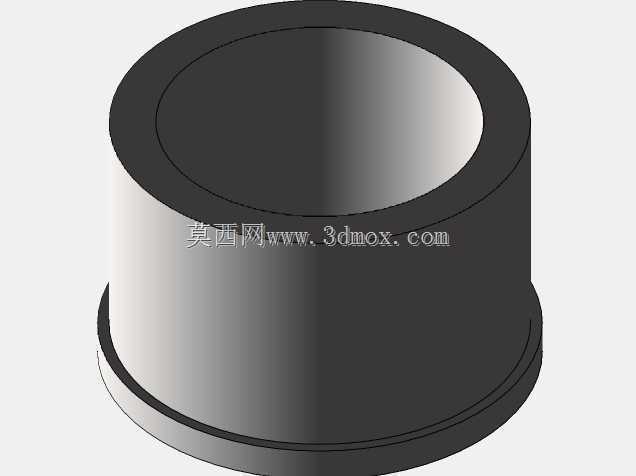

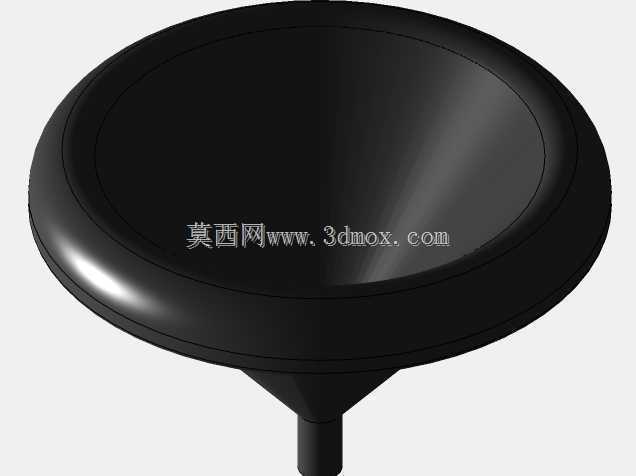

　　从结构设计逻辑来看，阀体采用角式流道布局，介质从底部法兰垂直进入阀腔，侧部法兰水平接出泄放管路，这种流道走向能让阀瓣的启闭动作完全沿垂直方向进行，避免侧向介质推力对密封面造成偏磨，阀瓣与阀座的密封面采用堆焊硬质合金的设计，在长期带压接触、频繁启闭的工况下能保持足够的密封比压，减少跑冒滴漏问题。杠杆部分采用等强度矩形截面杆件，与阀杆接触的支点位置做了可调节的刀口结构，现场安装调试时，可以通过移动重锤在杠杆上的位置，精准整定设备的开启压力，重锤采用整体铸造的圆盘式结构，重心与杠杆轴线完全重合，避免设备运行过程中因振动导致重锤移位、整定压力偏移。

　　安装边界上，阀体底部与侧部的连接法兰均采用标准压力等级的法兰尺寸，可直接匹配同压力等级的工业管道法兰，不需要额外做转接结构，安装时必须保证阀杆处于绝对垂直状态，杠杆的活动范围内不能设置任何遮挡构件，要预留足够的操作空间供后期调试重锤位置、校验整定压力，同时泄放口的连接管路要做独立支撑，不能将管路重量叠加在阀体上，避免长期受力导致阀体变形、密封面错位。

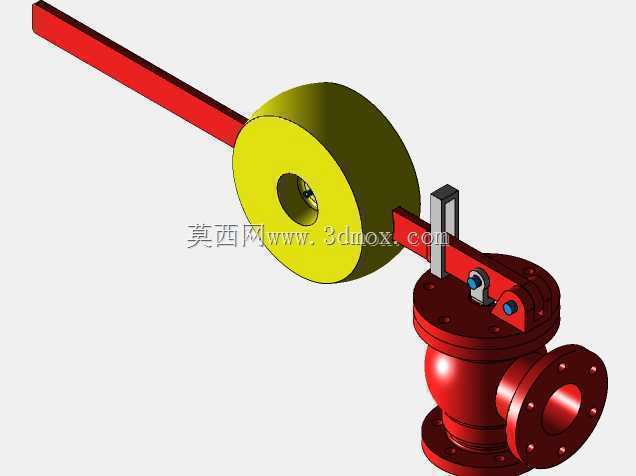

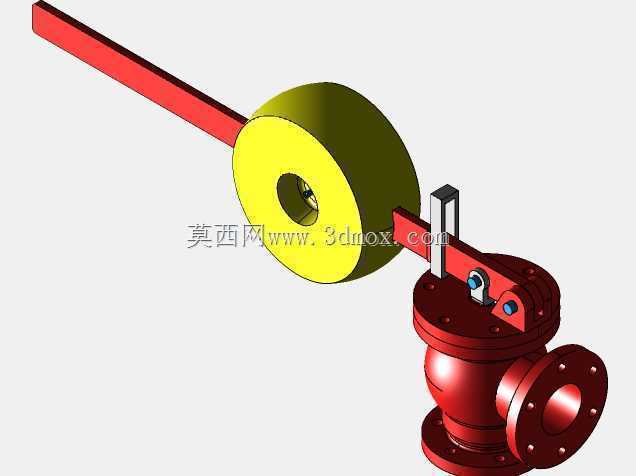

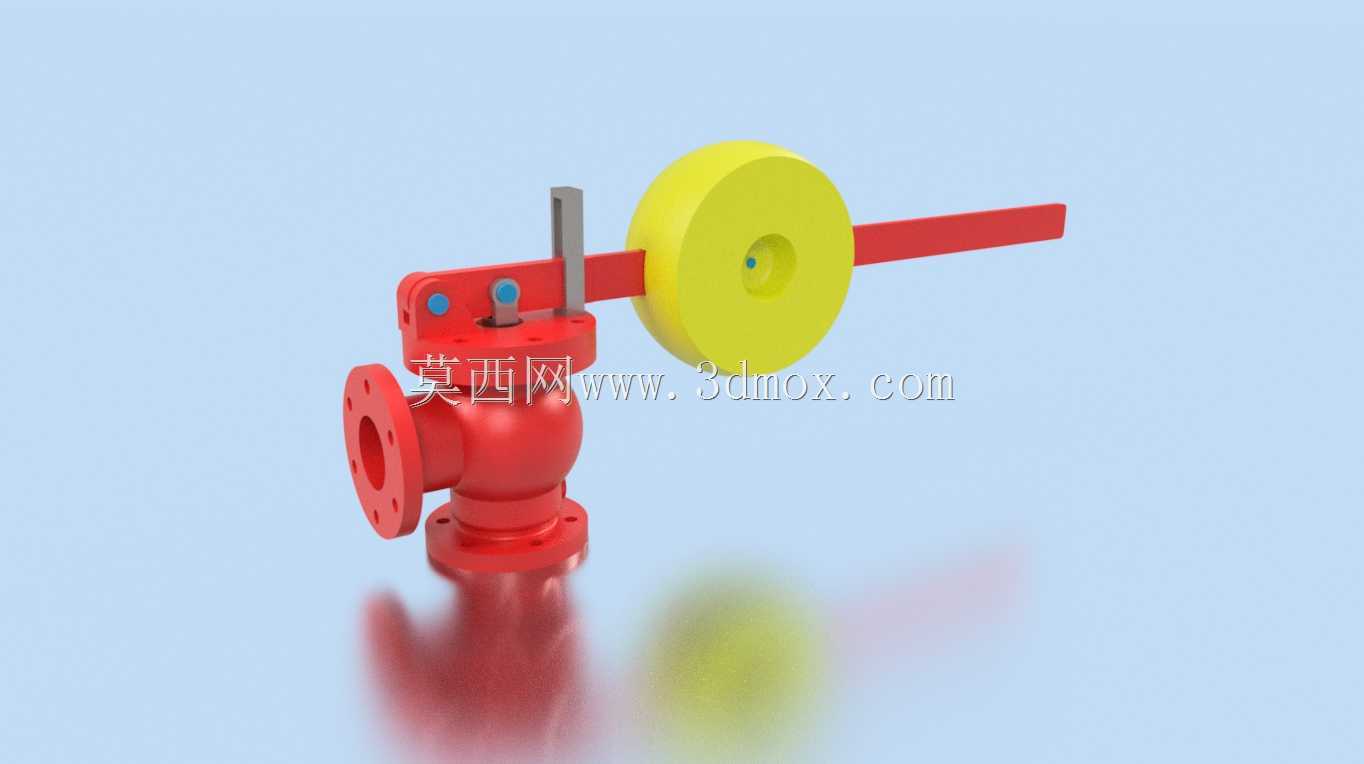

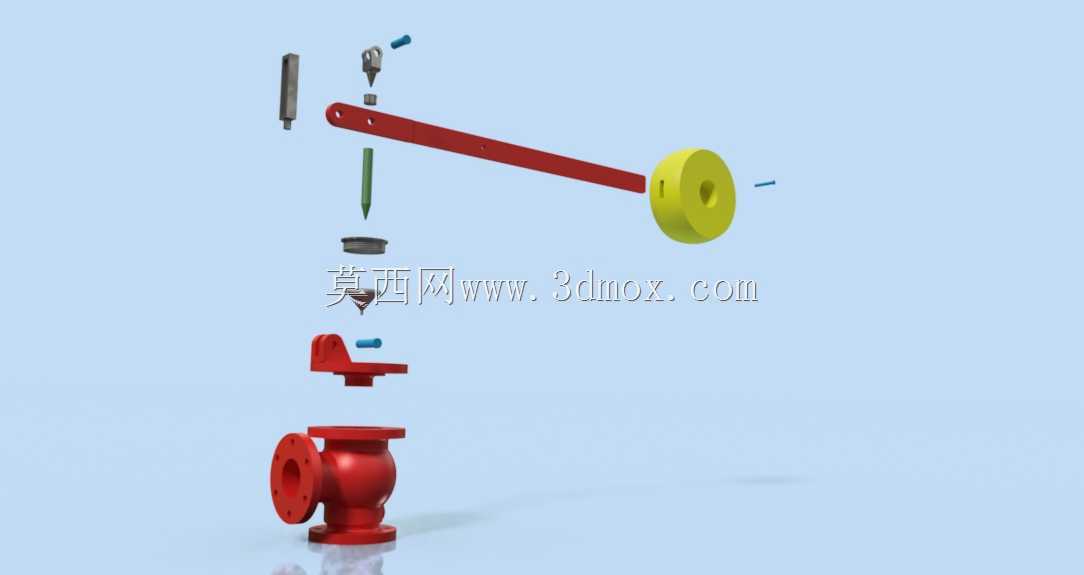

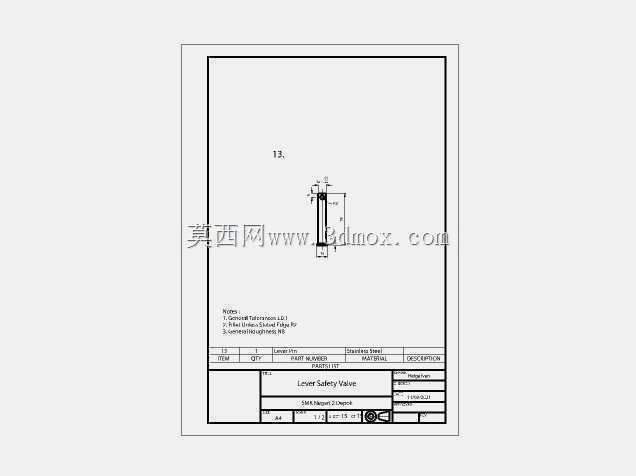

　　建模过程中，对杠杆支点的转动副、重锤与杠杆的锁紧结构、阀瓣的导向配合段都做了等比例还原，没有做简化省略，结构设计人员可以直接参考该模型的力矩匹配逻辑，调整重锤重量、杠杆力臂长度来适配不同压力等级的泄放需求，也可以基于该结构优化密封面结构、导向结构，适配不同腐蚀程度的介质工况。
