壁挂式带锁小型收纳工具箱结构设计

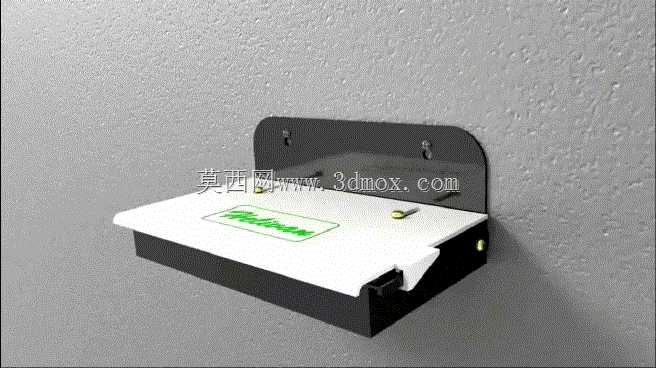

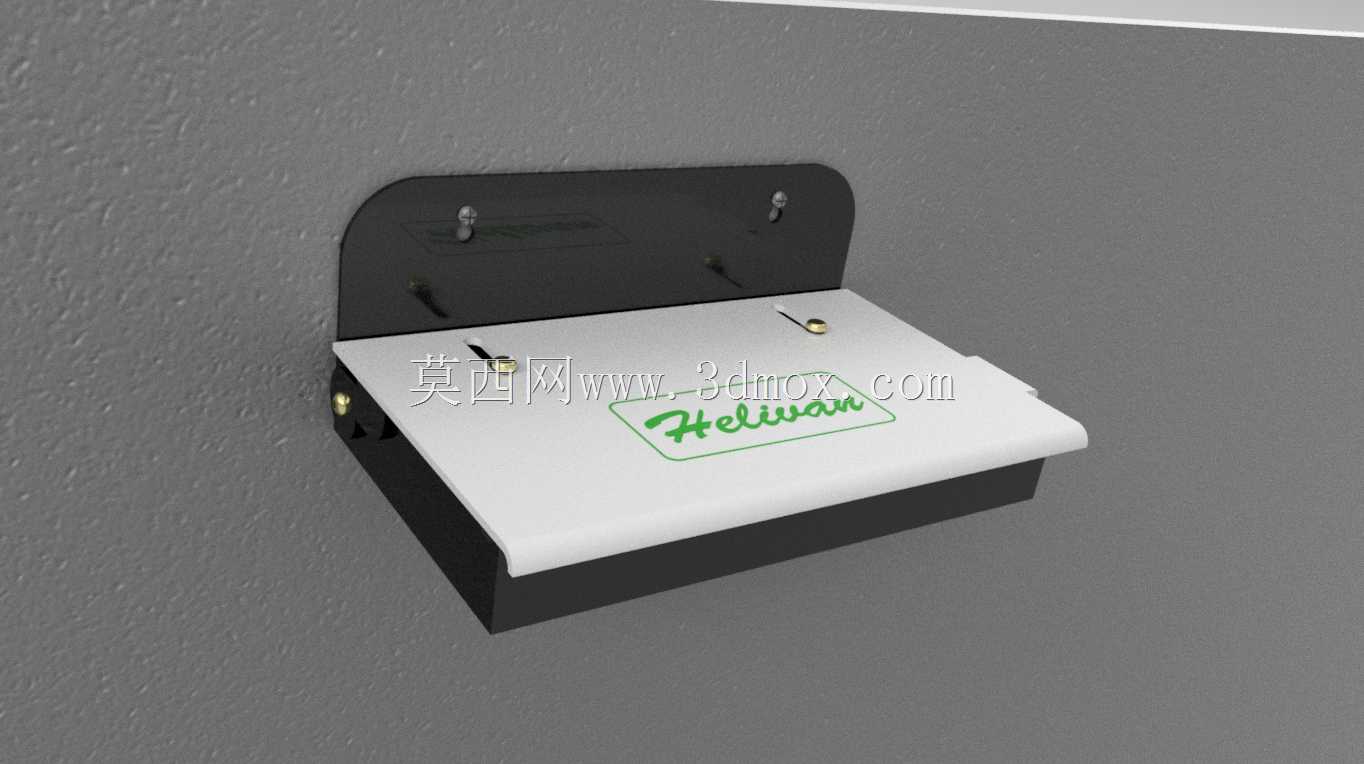

　　这款壁挂式小型收纳工具箱，主要面向工位旁零散工具收纳、小型维修作业点随身工具存放场景设计，可固定在墙面、设备侧壁等垂直安装面，解决零散小工具随意摆放易丢失、取用效率低的实际问题。从结构设计逻辑来看，箱体采用分体式组合结构，底部为储物腔体，上盖通过侧边铰接结构实现开合，锁止机构设置在箱体前侧边缘，采用简单的卡扣式锁止结构，无需额外锁具即可实现上盖的闭合锁定，避免箱内工具在非取用状态下滑落，同时开合操作无需额外辅助工具，单指即可完成解锁开盖动作，适配作业过程中单手取放工具的使用需求。安装结构上，箱体背部设置一体化壁挂安装板，安装板上预留两个对称的固定孔位，可适配膨胀螺丝、自攻螺丝等常见墙面固定件，安装时无需额外搭配安装支架，

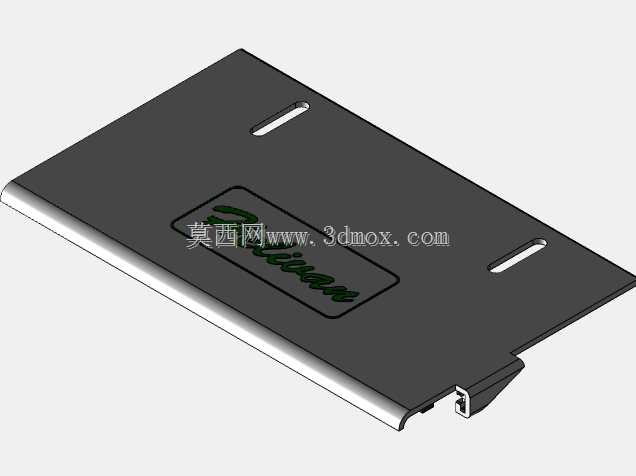

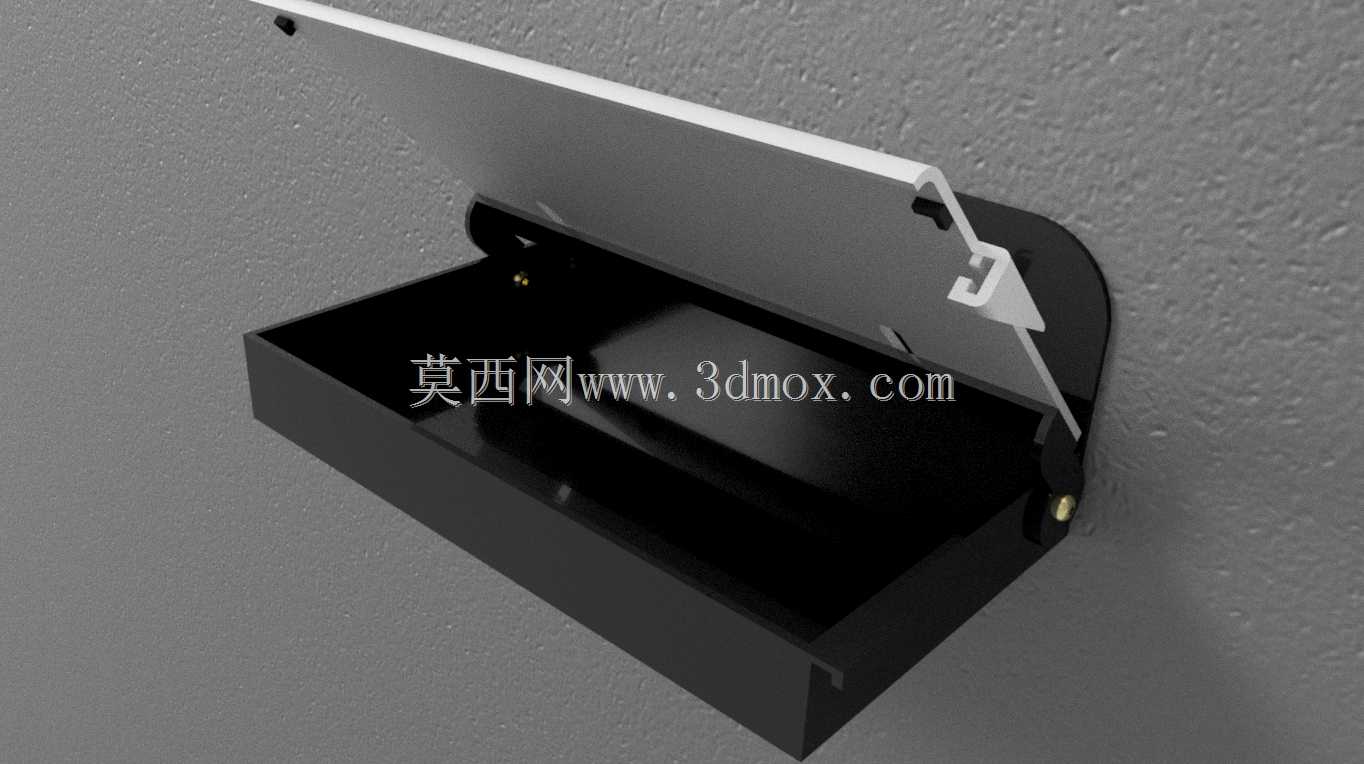

　　直接将安装板贴合固定面锁紧即可，安装边界要求固定面为平整硬质平面，安装后箱体向外伸出的水平距离控制在合理范围，不会对周边作业通道造成过多占用，适配狭窄工位旁的安装需求。外形尺寸方面，整体采用紧凑型设计，储物腔体内部预留规整的矩形储物空间，可容纳螺丝刀、小型扳手、内六角组、测电笔等常用小型维修工具，腔体边缘做圆角过渡处理，避免取放工具时划伤手部，上盖表面设置标识区域，可粘贴工具品类标识，方便快速识别箱内存放的工具类型。从实际使用角度出发，锁止机构的卡扣做了加厚处理，反复开合过程中不易出现断裂变形，铰接位置的转动间隙控制在合理范围，开盖后上盖可保持稳定的开启角度，不会出现自动回落砸手的问题，箱体底部与安装板之间设置加强筋结构，

　　提升整体承重能力，满装小型工具的状态下不会出现箱体变形、安装板弯折的问题。在细节处理上，箱体侧边设置小型限位凸点，上盖闭合时可与凸点贴合，避免上盖与箱体之间出现错位偏移，安装板的边缘做折边处理，既提升安装板自身的结构强度，也能避免安装时锋利边缘划伤安装人员，整体结构没有冗余的复杂零件，加工成型难度低，适合采用板材折弯、注塑等工艺批量生产，日常使用过程中无需复杂维护，仅需定期清理铰接位置的积尘即可保证开合顺畅。
