机加工夹持用普通台钳结构设计

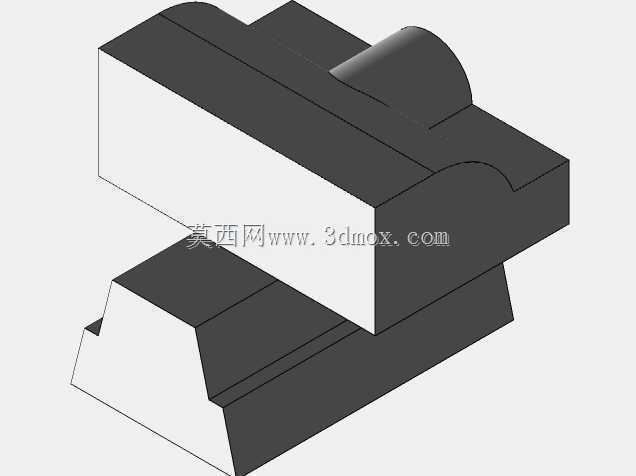

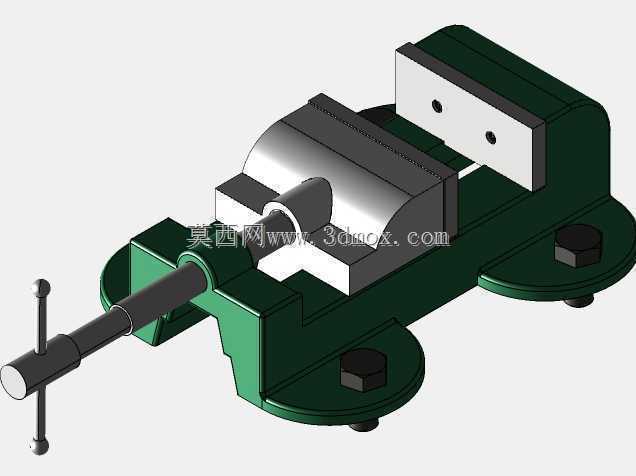

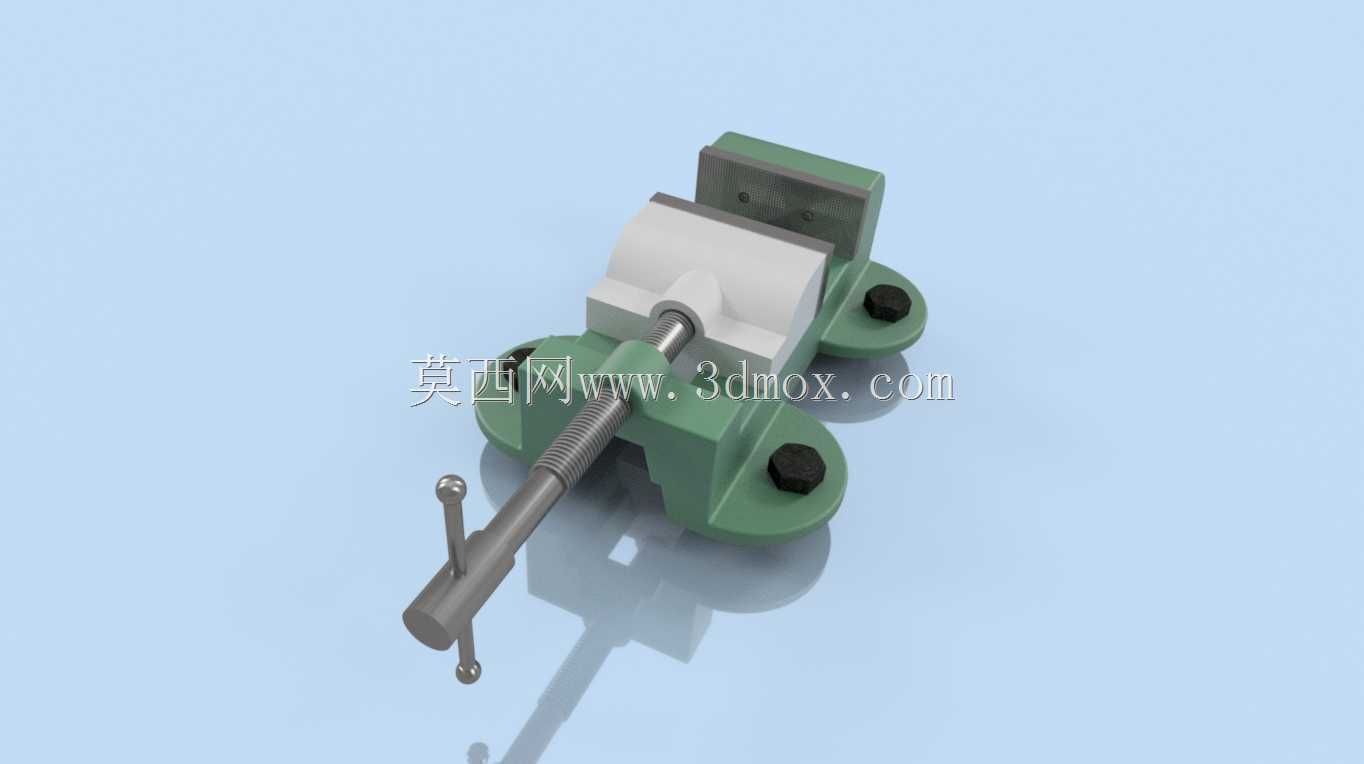

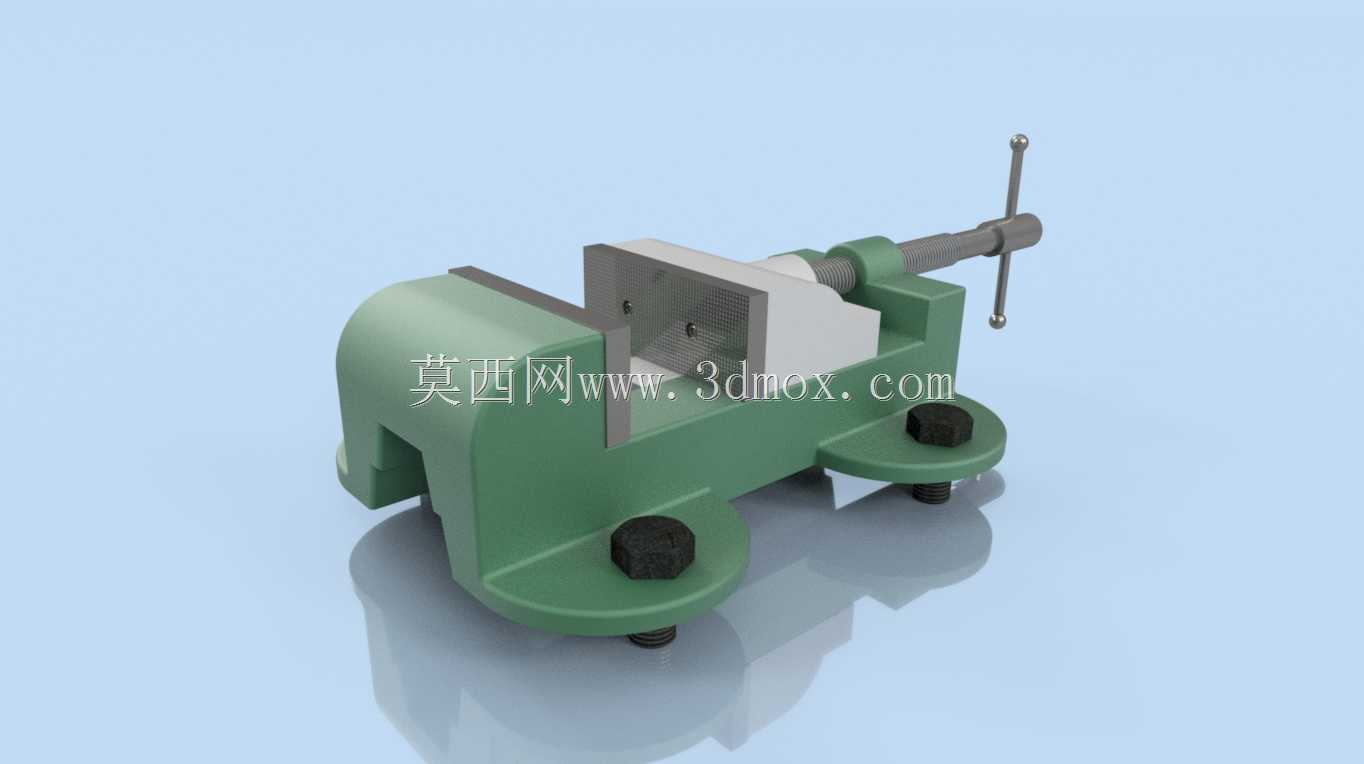

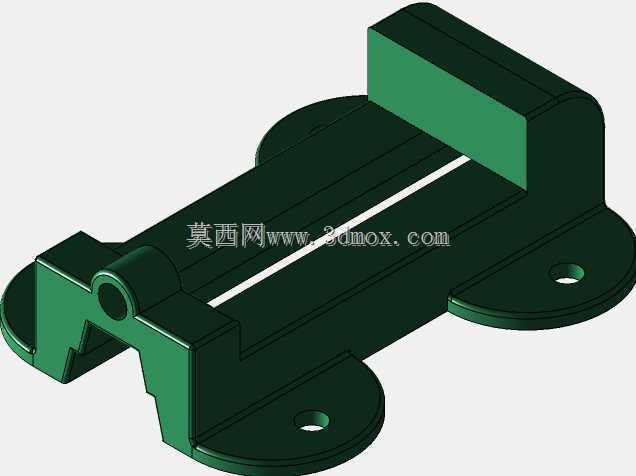

　　这款台钳是钳工、机加工工位最常用的手动夹持工装，日常在台式钻床、小型铣床、钳工台、线切割设备旁都能见到它的身影，核心作用是固定待加工工件，避免切削、锉削、划线、装配过程中工件出现位移，保证加工精度与操作安全。从结构设计来看，整体采用铸铁铸造主体，钳身底部设置两个带锁紧螺栓的安装耳，安装时可通过螺栓穿过安装耳的通孔，将台钳牢牢固定在工作台台面，安装边界需预留至少钳身宽度1.5倍的操作空间，方便手柄转动操作，同时要避开工作台边缘的走线、排屑槽位置，防止安装后受力不均出现晃动。活动钳身通过梯形丝杆与固定钳身连接，丝杆端部配十字形转动手柄，转动手柄时可带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合调节，

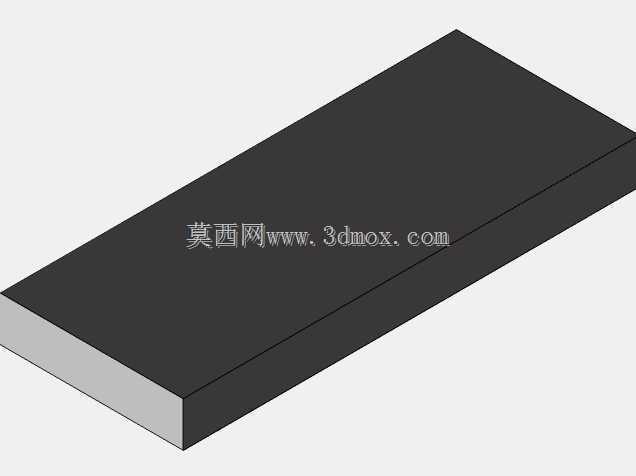

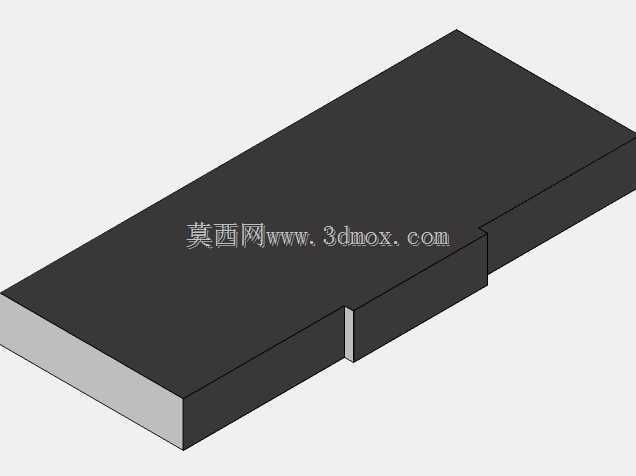

　　最大开合行程可覆盖常规小型零件的夹持需求，钳口部位做了可拆卸式齿面钳口板设计，齿面可以增加与工件的摩擦力，夹持毛坯件、金属件时不易打滑，长期使用磨损后可单独更换钳口板，无需整体更换台钳，降低使用维护成本。设计时特意将钳身重心落在两个安装耳的中心连线位置，夹持偏重工件时不会出现倾翻风险，固定钳身与活动钳身的配合导轨做了间隙适配设计，既保证活动钳身滑动顺畅无卡滞，又能控制夹持时的晃动量在0.05mm以内，满足普通机加工的精度要求。日常使用场景中，除了常规的金属零件夹持，更换软质钳口垫后也可夹持表面易划伤的铝件、塑料件，适配多类型工件的加工需求，丝杆部位预留了润滑注油位置，定期加注润滑脂可降低丝杆磨损，延长设备使用寿命。

　　整体结构没有冗余设计，所有部件都服务于稳定夹持的核心功能，没有多余的装饰性结构，完全围绕工业现场的实用需求设计，安装时底部的可调支撑脚还可以微调台钳的水平度，适配表面略有不平整的工作台面，保证钳口工作面处于水平状态，避免装夹工件后出现角度偏差。
