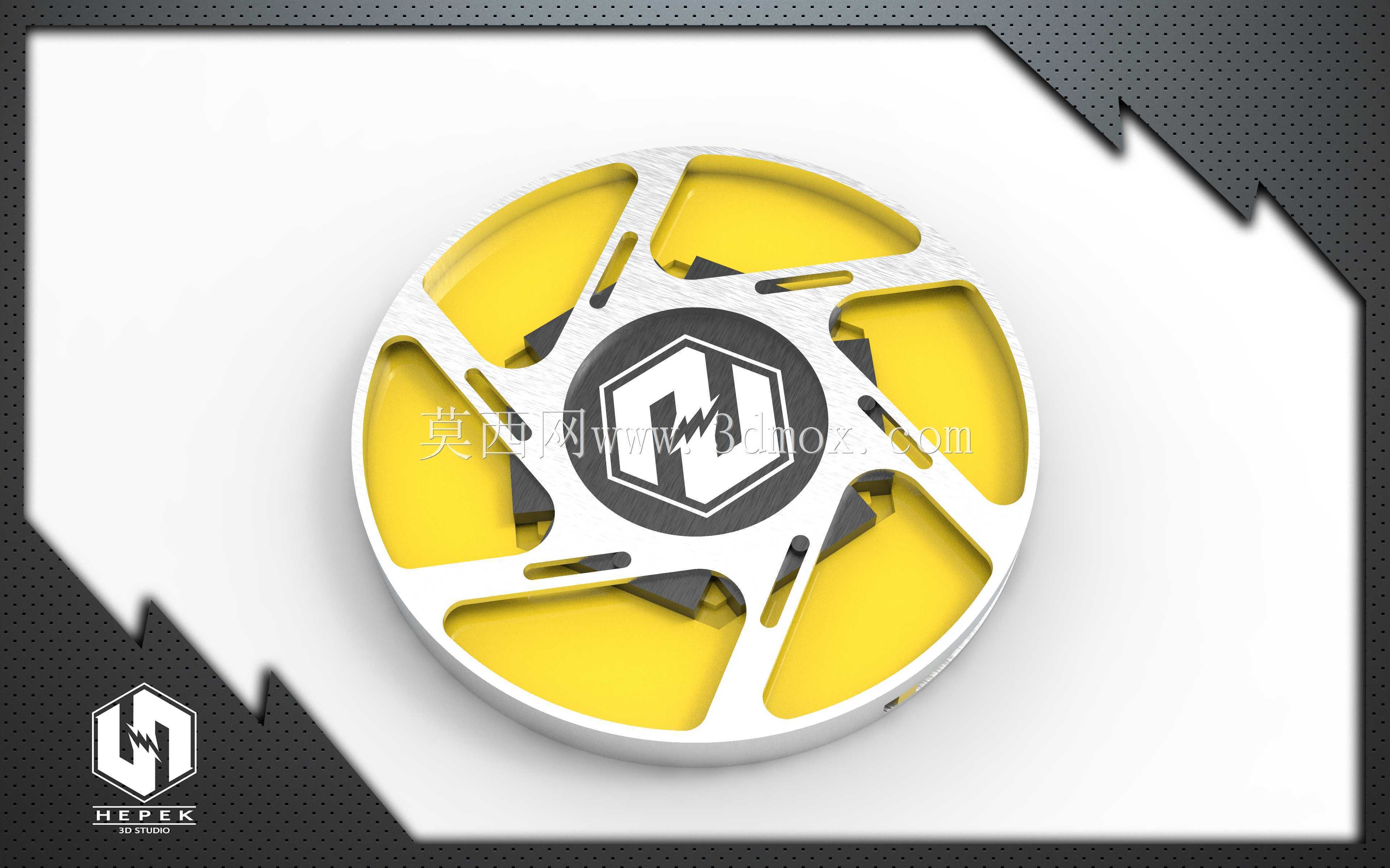

多叶片联动式虹膜调节机械结构

　　这类多叶片联动的虹膜调节结构，最早的应用雏形来自光学镜头的光圈调节，如今早已跳出光学设备范畴，在工业流体控制、粉体投料管控、通风管路风量调节、特种舱门启闭等场景中广泛使用。不同于常规闸板、蝶阀类的截流结构，虹膜机构可以在中心轴线位置形成连续可变的通径，调节过程中通流截面始终保持中心对称，不会出现偏流、截流死角的问题，对于需要精准控制通径大小、同时要求流场均匀的工况适配性极强。

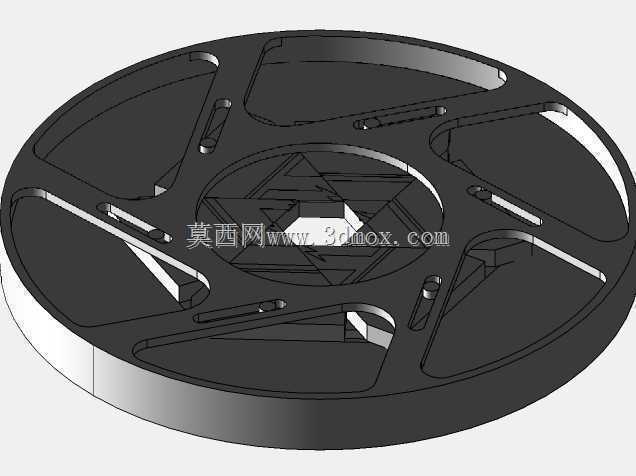

　　从结构设计逻辑来看，整套机构的核心是多层叠置的调节叶片、驱动环以及固定基座三个部分。每片叶片的外形都经过曲线拟合，边缘做了平滑的叠压搭接处理，相邻叶片之间始终保持面接触密封，不会在调节过程中出现缝隙漏料、漏风的问题。叶片与驱动环之间通过微型销轴连接，驱动环做同轴回转运动时，会带动所有叶片同步绕基座上的定位销做定角度摆动，所有叶片的内边缘会同步向中心收拢或者向外散开，实现中心通径从零到最大通径的无级调节，整个驱动过程只需要给驱动环输入一个回转扭矩即可，不需要多组动力源同步配合，传动链非常短，故障率远低于多驱动协同的调节结构。

　　在安装边界的设计考量上，这类虹膜结构整体为扁平盘式构型，轴向安装尺寸远小于同通径的闸阀、蝶阀，不需要在管路上预留很长的安装空间，对于设备内部布局紧凑、轴向安装空间受限的场景非常友好。基座的外圈预留了标准的螺栓安装孔位，可以直接对接同通径的管路法兰，不需要额外做转接结构。设计时需要注意叶片的叠压顺序，要保证每一片叶片的搭接边都顺着介质流动方向布置，避免带颗粒的介质卡入叶片缝隙造成卡滞；同时驱动环的滑槽要做足够的润滑余量，长期在多尘工况使用时可以在滑槽位置加装防尘密封圈，避免粉尘进入摩擦副造成调节卡涩。

　　实际选型适配时，要根据使用场景调整叶片的材质，如果是通风、普通气体调节场景可以用轻质铝合金叶片降低驱动扭矩，如果是接触粉体、颗粒物料的场景要选用耐磨的不锈钢或者工程塑料叶片，如果是流体截流场景还要在叶片搭接位置增加密封胶条提升密闭性能。驱动端既可以搭配手动调节手柄做人工开度控制，也可以搭配伺服电机、回转气缸做自动开度调节，配合开度传感器还可以实现通径的闭环精准控制，适配不同自动化等级的设备需求。
