高精度机械式游标卡尺结构设计

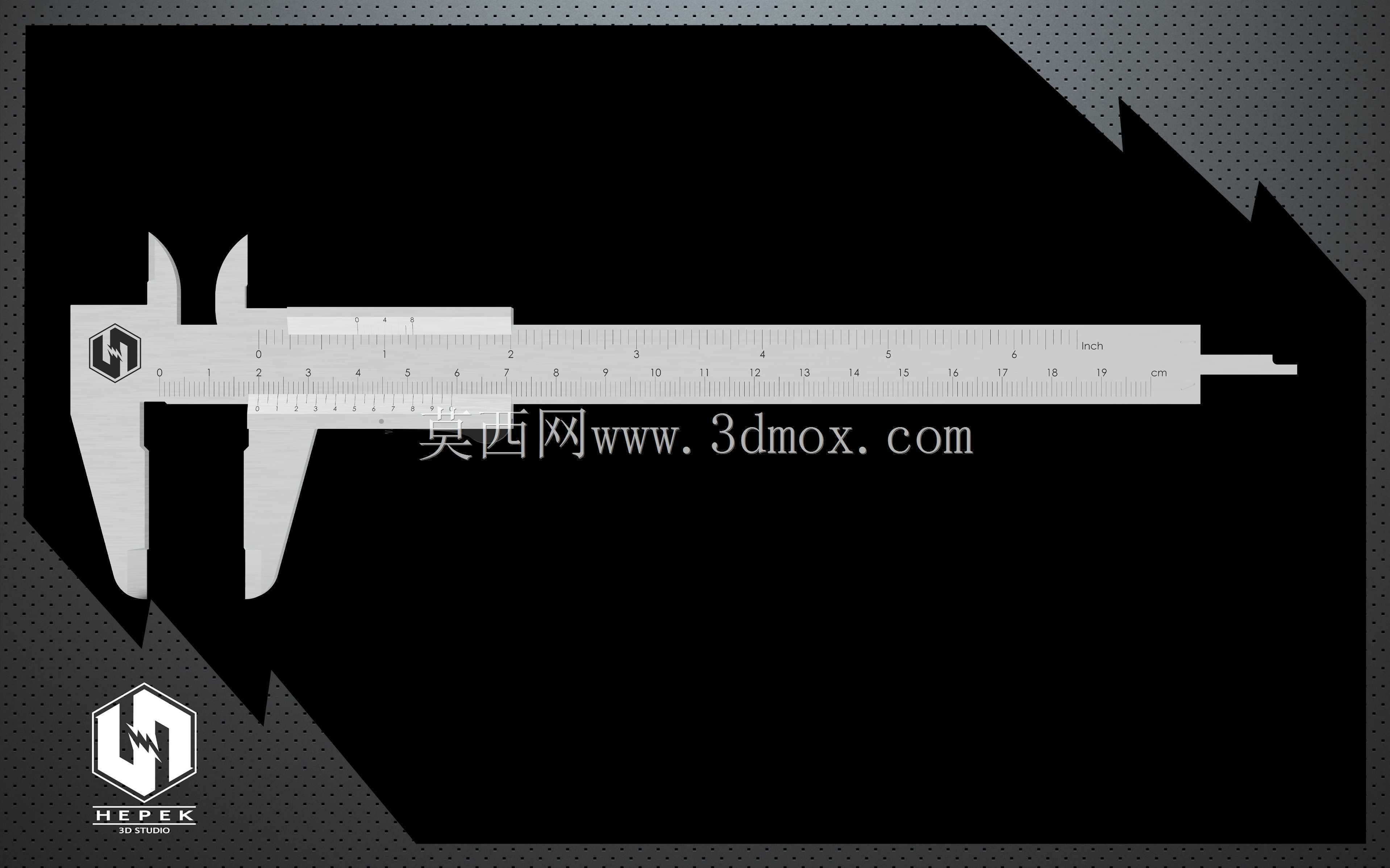

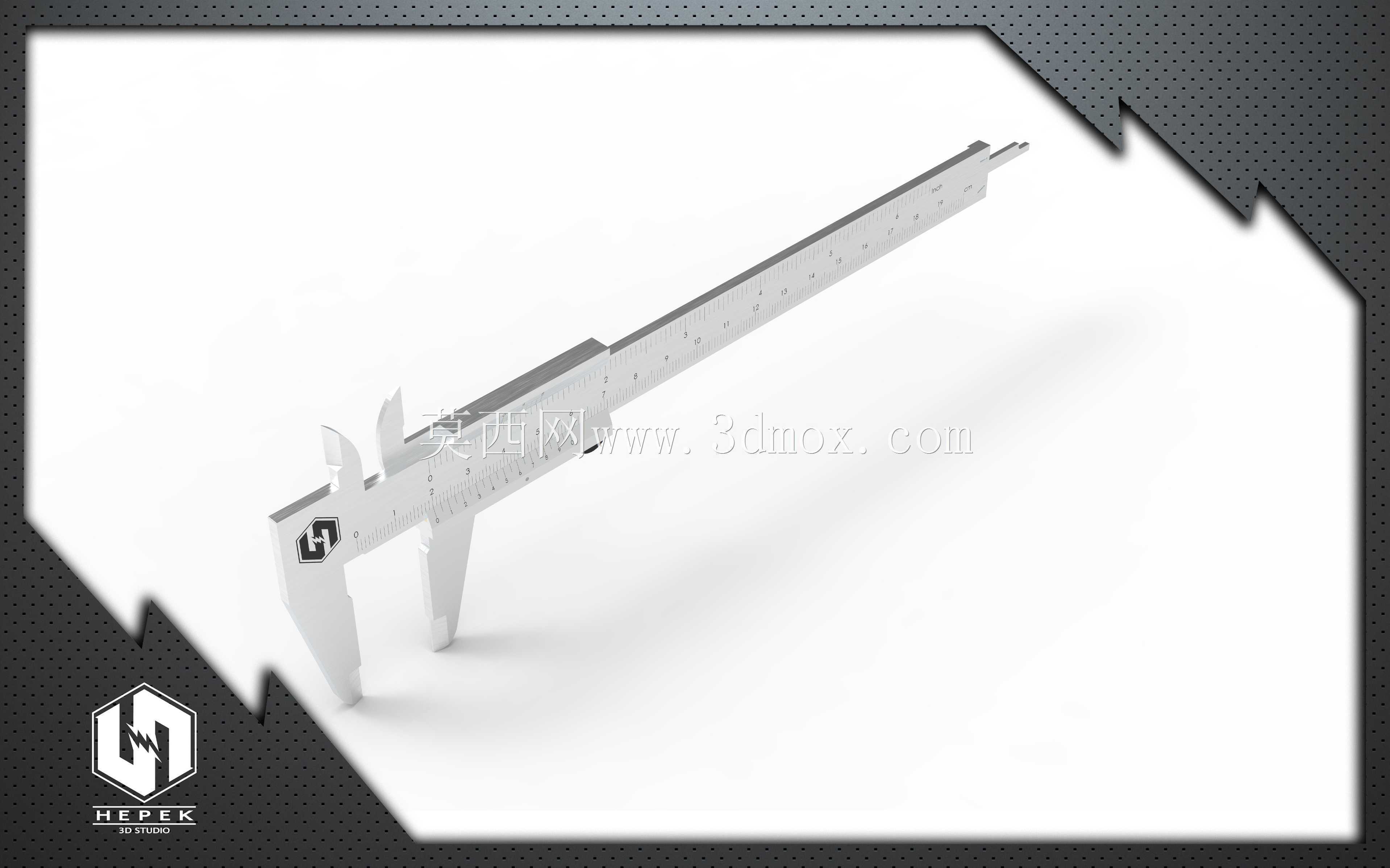

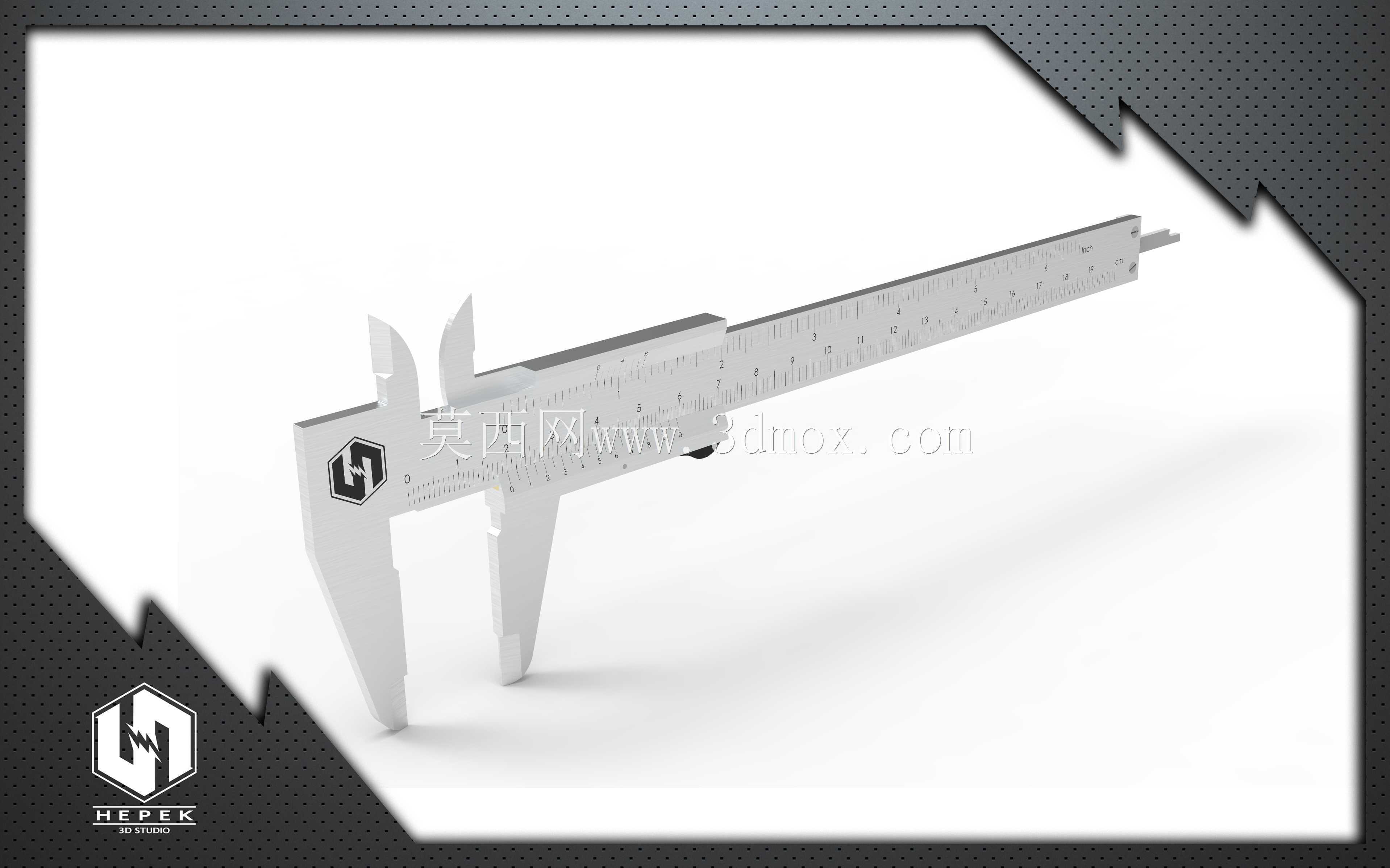

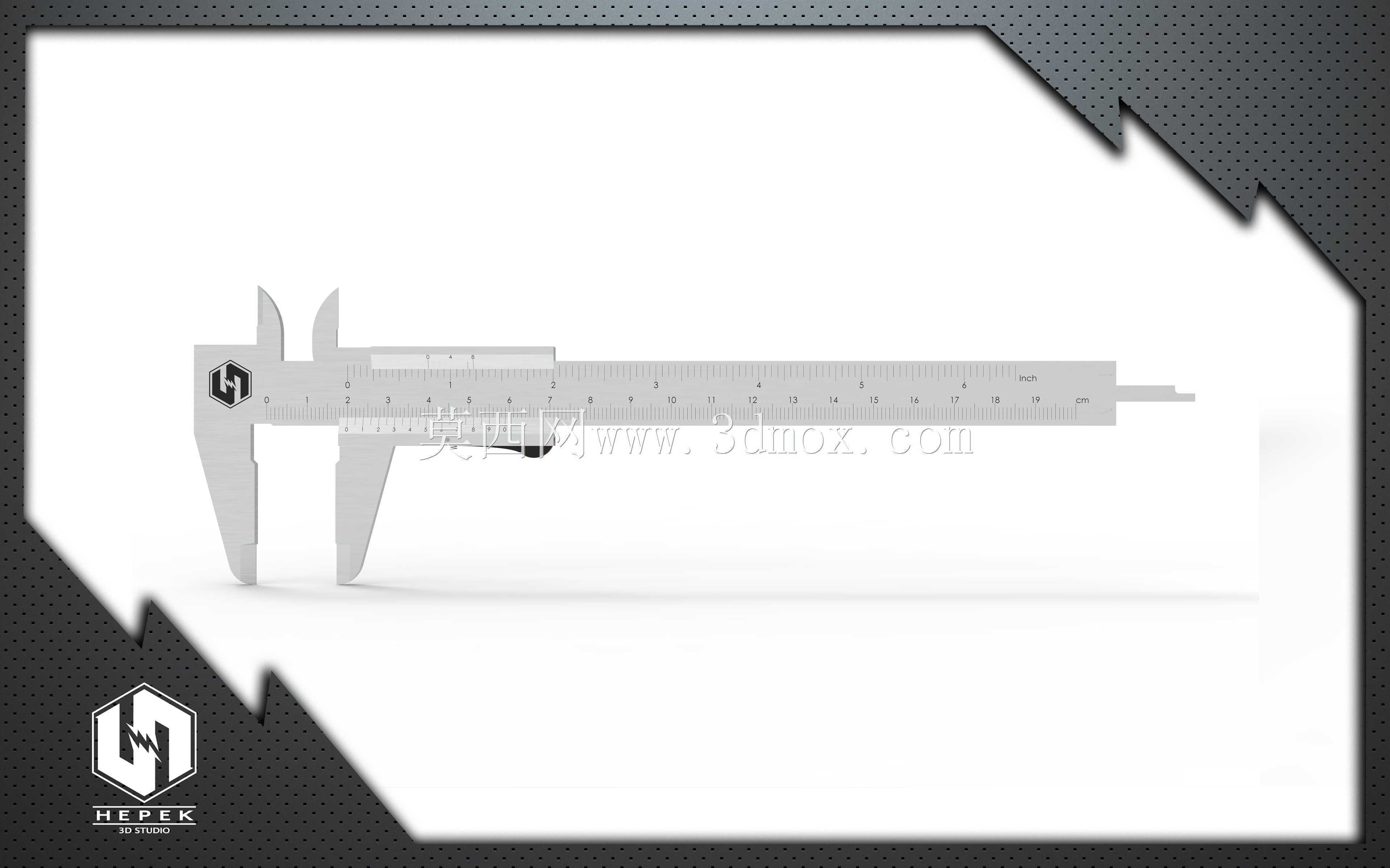

　　在机械加工现场、计量检测室、五金装配工位、院校金工实训场景中，游标卡尺是普及率最高的接触式长度测量器具，能完成外径、内径、深度、台阶差四类核心尺寸的直接测量，无需额外转换辅具，单手即可完成持握、卡合、读数全流程操作，对作业环境的适配性极强，哪怕是车间内存在轻微切削液飞溅、金属粉尘的工况，只要定期擦拭量面、校准零位，就能长期保持稳定的测量精度。这款机械式游标卡尺的设计完全遵循阿贝测量原则，将主尺刻度基准与被测尺寸的测量轴线布置在同一直线延长线上，从结构原理上降低了阿贝误差带来的测量偏差，主尺尺身采用平直度极高的不锈钢型材加工，尺身截面做了加厚处理，避免长期使用后出现弯曲形变导致的刻度偏移，量爪测量面经过精磨与时效处理，平面度、

　　平行度公差控制在微米级，保证两量爪完全闭合时无缝隙、零位对齐无偏差。尺框与主尺的配合间隙经过精密配磨，滑动时阻尼均匀无卡顿，不会出现过松导致的测量倾斜、过紧导致的卡滞磨损问题，尺身上的深度测量杆与尺框端面保持严格垂直，在测量盲孔深度、台阶高度时，能保证测量杆完全贴合孔底，不会因倾斜出现读数偏大的问题。固定量爪与活动量爪的外侧量面用于测量工件外径、实体厚度，内侧刃口状量面用于测量内孔直径、槽宽尺寸，不同测量面的边缘做了微小倒角处理，既不会划伤工件被测表面，也能避免量爪边缘磕碰产生毛刺影响测量精度。从安装与使用边界来看，这款卡尺的整体长度根据测量量程做了匹配设计，0-150mm量程款整体长度约230mm，尺身宽度约15mm，

　　收纳时可直接放入通用量具保护盒，无需预留过大的存放空间，使用时尺框滑动行程覆盖全量程范围，不会出现超程脱开的问题。锁紧装置设置在尺框上方，拧紧后可固定尺框位置，方便在工件上完成卡合后取出读数，避免移动过程中尺框滑移导致的数值变动，主尺与游标尺的刻度线做了蚀刻填漆处理，刻度清晰耐磨，长期使用后不会因摩擦出现刻度模糊的问题，完全能满足车间日常巡检、工件首件检测、实训教学演示等多场景的使用需求。
