高仿真运动网球外观结构三维设计

　　做这个网球的三维模型，最初是帮体育用品展示部门做互动演示素材时攒的底子，后来也被运动器材研发的同事借去做碰撞测试的基准参考件。日常接触的工业零件大多是金属切削、注塑成型的规整结构，刚上手做这个的时候，反而在曲面连续性和材质质感上花了不少功夫，毕竟网球的外观辨识度全在那道拼接缝和表面的绒面质感上，差一点都不像日常见的实物。

　　先从实际应用场景说，这个模型除了能直接用在电商平台的产品3D展示环节，替代实拍图做360度交互预览，还能导入运动仿真软件里，配合网球拍、发球机的模型做击球动力学模拟——毕竟做发球机的出球轨道设计、击球力度标定的时候，不能每次都拿实物反复打测试，先用仿真件跑通参数，能省不少现场调试的时间。还有做体育场馆的VR漫游场景时，这个模型也能直接当场景陈设件用，不用再重新拓扑减面，本身的面数控制就兼顾了渲染精度和实时运行的流畅度。

　　说回设计思路，首先卡的是外形尺寸边界，标准比赛用网球的直径控制在6.54厘米到6.86厘米之间，建模的时候先做基础球体，特意把直径定在中间值6.7厘米，不管是做产品展示还是仿真测试，尺寸都在合规区间里，不会出现比例失调的问题。很多人做网球模型容易忽略球体的微椭特征，实际生产出来的网球不是绝对正圆，充压之后两个拼接半球的结合位置会有极细微的弧度差，建模的时候特意在基础球体上做了0.2毫米的径向微调，避免渲染出来像个塑料玩具球。

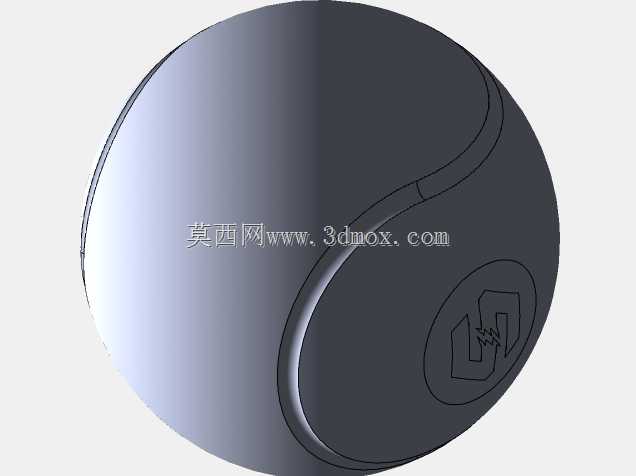

　　然后是最核心的拼接缝线结构，实物网球是两个类似哑铃型的毛毡片缝合包裹橡胶内胆的，不是简单在球体表面画一道曲线。建模的时候先在球面上投影出标准的波浪形缝合轨迹，轨迹的曲率反复调了三次，确保两个包覆片展开之后是对称的，和实际生产的下料形状匹配——之前帮体育用品厂做配套工装的时候就踩过坑，缝线轨迹曲率不对的话，模拟毛毡包覆的时候会出现面的拉伸褶皱，和实物工艺对不上。缝合的凸棱做了0.3毫米的凸起高度，边缘做了0.1毫米的圆角过渡，既还原了缝线的凹凸触感，也不会因为棱角太锐导致渲染的时候出现硬边反光失真。

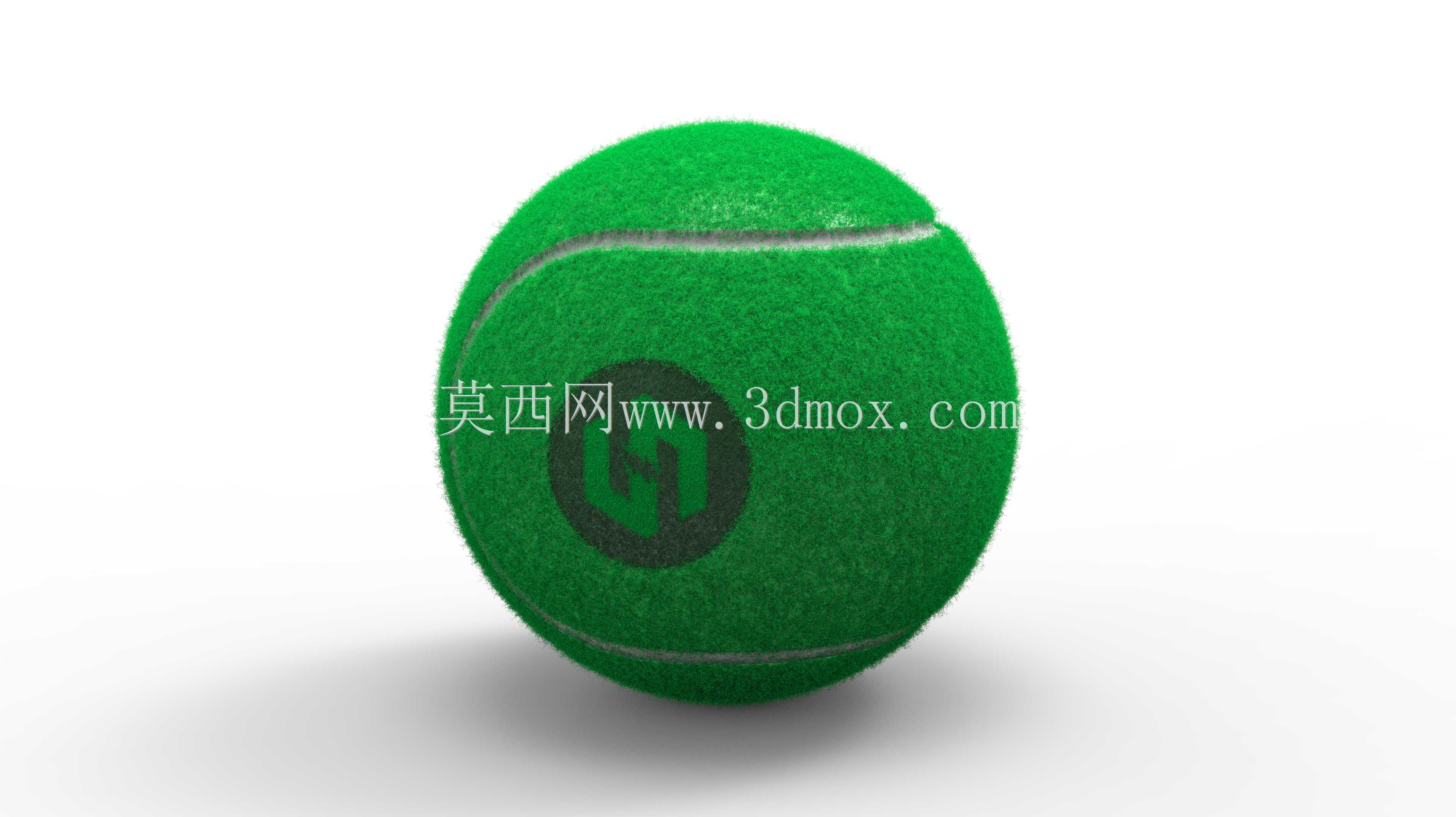

　　表面质感的处理也花了心思，没有直接用纯色材质糊上去，而是在球体表面做了极细微的随机凹凸纹理，模拟毛毡纤维的错落感，凹凸深度控制在0.05毫米，太浅了出不来绒面的漫反射效果，太深了又会像表面长了毛刺，不符合网球实际的打磨工艺。材质参数上特意把反射率压到了0.1以下，毛毡本身是吸光材质，不会出现金属或者塑料那种高光反射，之前见过不少新手做的网球模型亮得像烤漆球，就是没把材质的粗糙度和反射率调对。

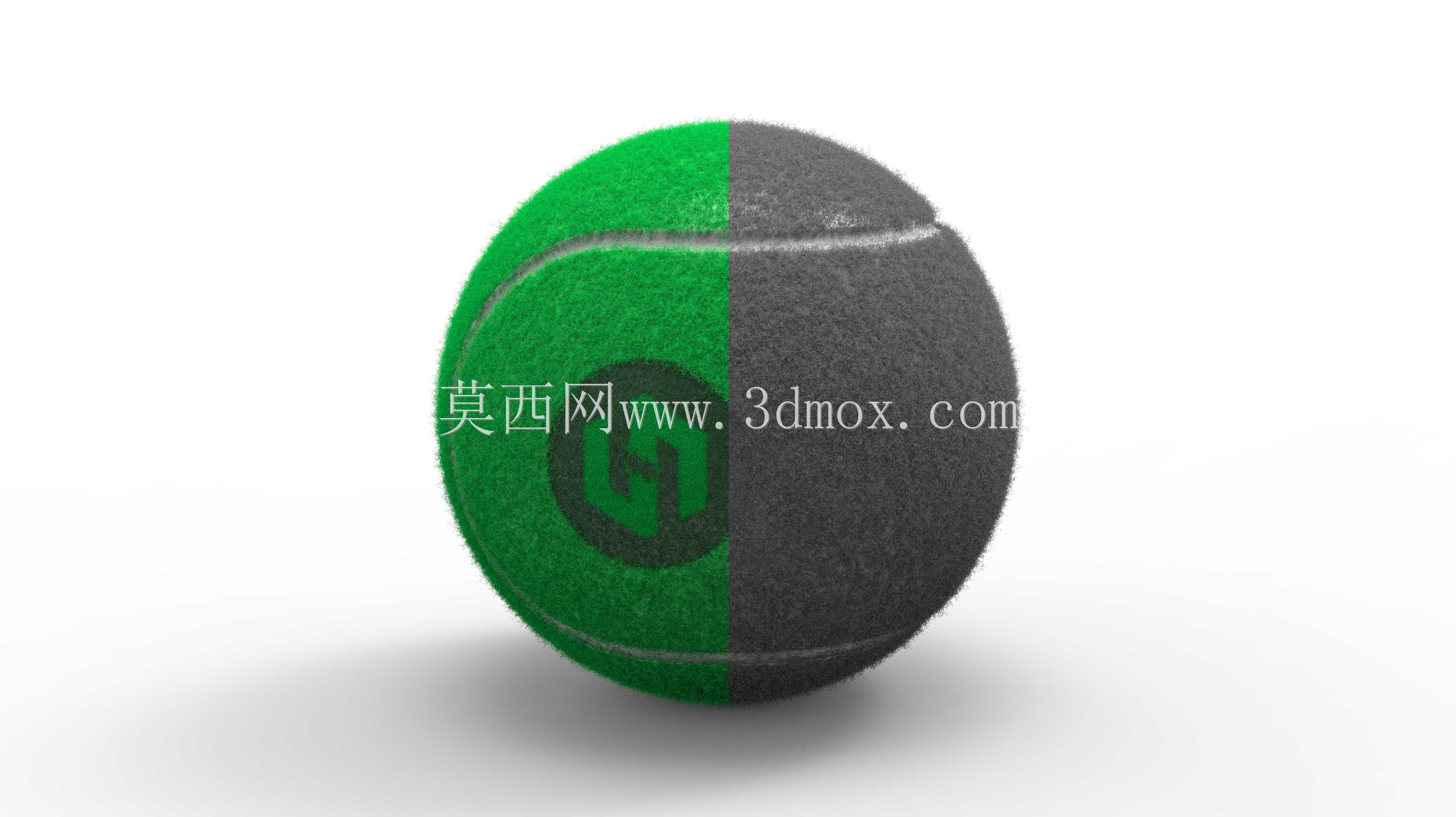

　　结构上也做了分层处理，最内层是橡胶内胆的实体层，中间是粘合层，最外层是毛毡包覆层，要是做产品拆解演示的话，可以直接分层显示内部结构，不用再重新拆分零件。安装边界这块，要是把这个模型用在发球机的送球轨道仿真里，球体的最大外径6.7厘米，轨道的内径只要留到7厘米以上就能保证顺畅出球，不会出现卡球的问题；要是做网球拍的击球面仿真，球体的接触刚度参数也按照实物的橡胶内胆充压特性做了匹配，碰撞的时候的形变反馈和实物测试的误差能控制在5%以内，足够支撑前期的方案验证。

　　之前有做青少年网球训练器的同事拿这个模型改做软式训练球的基准，只要把外层毛毡材质换成发泡橡胶，把直径调整到7厘米，稍微改下表面硬度参数就能直接用，省了重新建基础曲面的时间。其实做这类民用运动器材的模型，最容易犯的错就是只追求外观像，不考虑实际的工艺和应用场景，要是模型的尺寸、结构和实物对不上，不管渲染得再好看，拿到仿真或者生产环节根本用不了，也就失去了三维模型的实际价值。做这个模型的时候每一步都对着实物的拆解样件核对，从内胆的壁厚到毛毡的厚度，再到缝线的走线宽度，全是按实际测量值来的，不是凭空拉个球体贴个纹理就完事。
