机用精密夹紧台钳三维结构设计

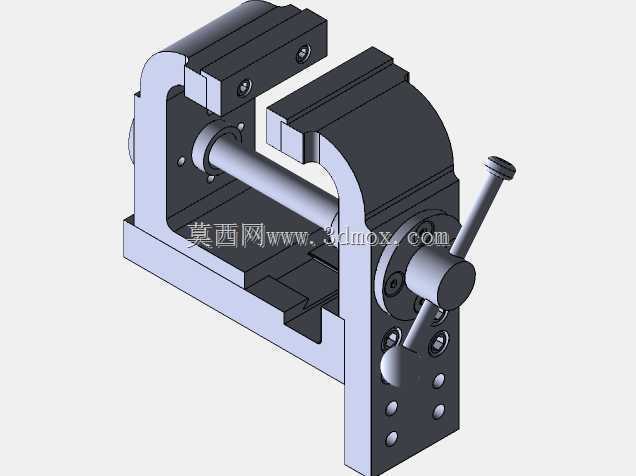

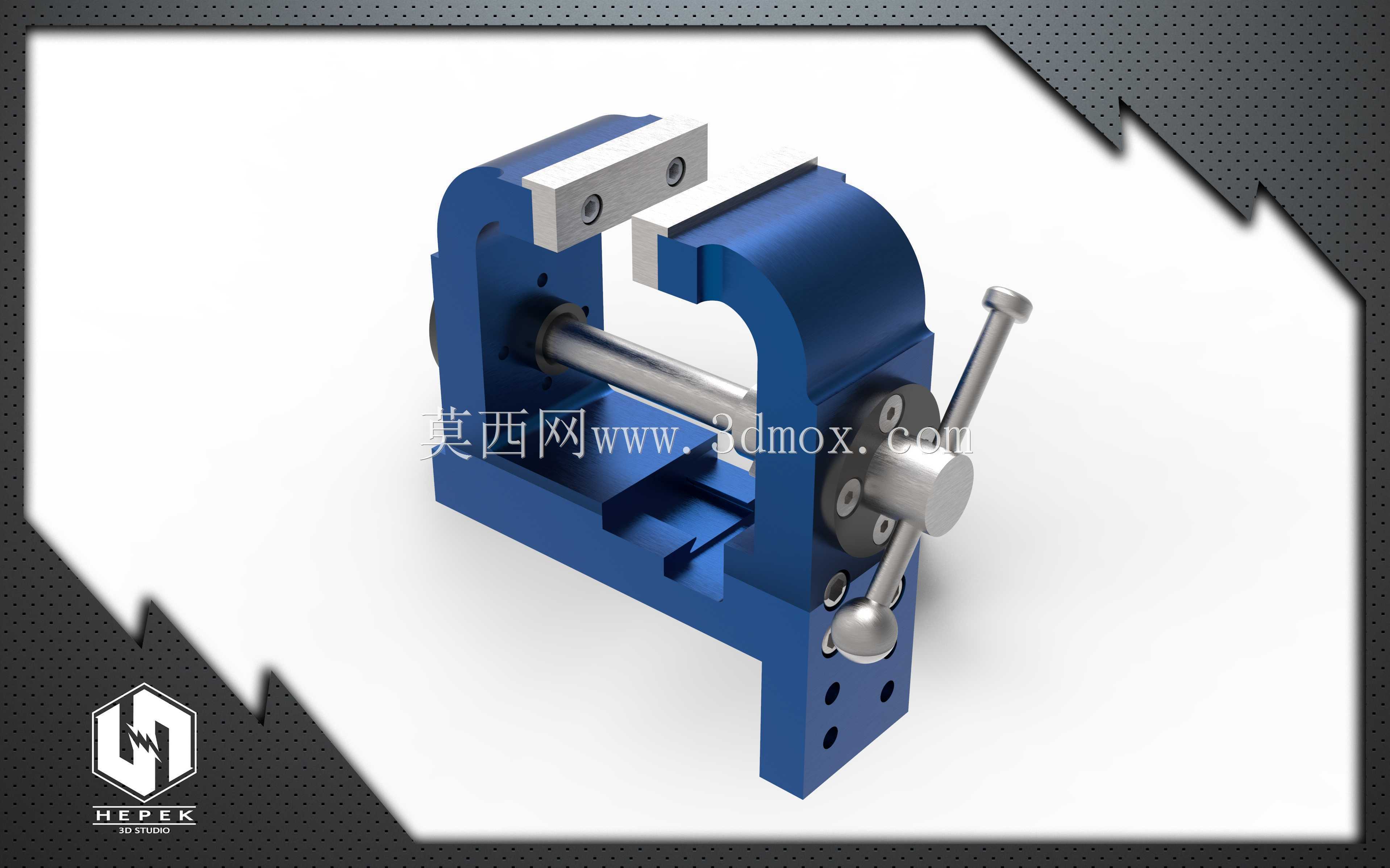

　　这款台钳的结构设计围绕机加工工位的刚性夹持需求展开，整体采用C型一体式铸钢基体作为承载主体，基体底部预留多组螺栓安装孔，可直接固定在铣床、钻床、钳工台的T型槽工作面上，安装边界适配常规中小型加工设备的工作台面尺寸，无需额外加装过渡转接板即可完成装夹固定。从功能实现逻辑来看，其核心传动采用梯形丝杠副配合滑动导轨结构，转动端部的摇动手柄即可驱动活动钳身沿导轨方向做直线进给，梯形丝杠的自锁特性可保证夹持状态下不会因切削振动出现松脱，活动钳身与固定钳身的夹持面均设计有可更换的硬质钳口板，钳口板表面加工有交叉防滑齿纹，既可以提升对毛坯件的夹持摩擦力，也能在钳口磨损后单独更换，降低维护成本。在实际生产场景中，

　　这类台钳主要承担机加工工序的工件定位夹紧工作，无论是铣削平面、钻孔攻丝，还是钳工工序的锉修、装配，都能通过调整钳口开合范围适配不同尺寸的工件，钳身的开口行程覆盖常规中小型机械零件的夹持尺寸，夹持力可通过手柄转动的力矩灵活控制，针对薄壁类零件还可在钳口处加装铜质护板，避免装夹过程中夹伤工件表面。设计过程中重点考量了受力分布的合理性，C型基体的圆弧过渡结构可有效分散夹持过程中的应力集中，避免长期重载使用出现基体开裂变形，丝杠与活动钳身的连接部位采用推力轴承承载，降低转动手柄时的摩擦阻力，即使是大夹持力状态下也能轻松完成锁紧与松脱操作。钳身的导轨面经过磨削加工，保证活动钳身进给过程中的直线度，进而提升工件装夹后的位置精度，

　　减少加工过程中的定位误差。不同于普通手持式台钳，这款固定式台钳的整体重心偏低，安装后与工作台结合为刚性整体，能够承受较大的切削载荷，不会在重切削过程中出现晃动位移，钳身侧面还预留了辅助定位孔，可加装定位挡块实现批量工件的快速定位装夹，提升批量加工的工序效率。
