8.5Jx19五辐双色乘用车轮辋结构设计

　　这款轮辋的尺寸规格为8.5Jx19，对应适配胎宽235-255mm区间的乘用车轮胎，轮辋名义直径19英寸，轮缘高度符合J级标准，适配多数中型、中大型豪华乘用车的行走系统装配需求，可覆盖家用轿车、性能轿跑、城市SUV等多款车型的改装与原厂替换场景。在整车行走系统中，轮辋承担着连接轮胎与车轴轮毂轴头的核心作用，需要承受车辆行驶过程中的垂直载荷、横向侧向力以及加减速带来的扭矩冲击，同时还要兼顾制动系统的散热空间预留，以及整车外观的视觉协调性。设计阶段首先明确了安装边界参数，PCD节圆直径匹配对应车型的五孔轴头布局，中心孔尺寸与轴头定位凸台完全契合，避免安装后出现动平衡偏差，偏距设置兼顾轮距与翼子板的齐平效果，

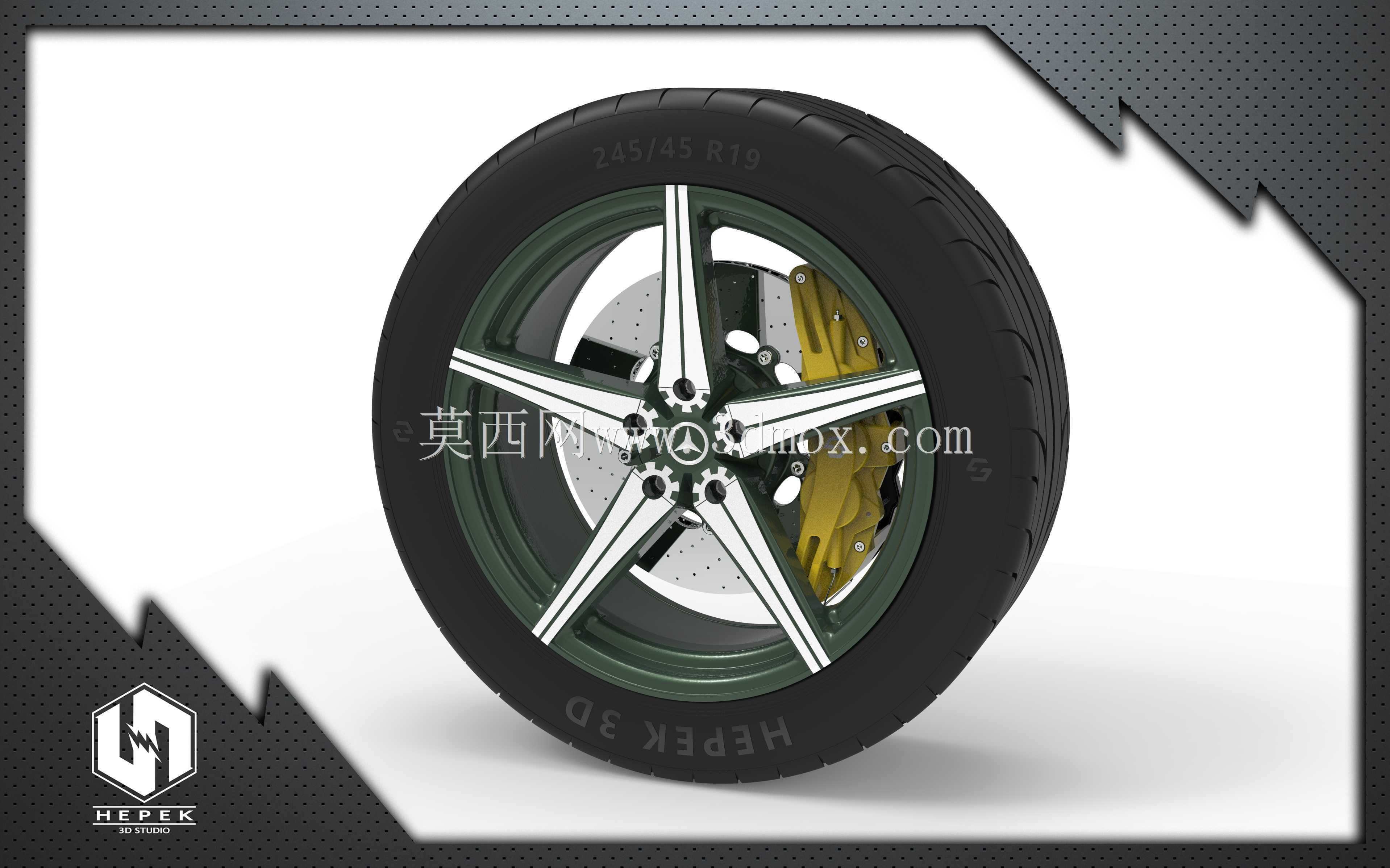

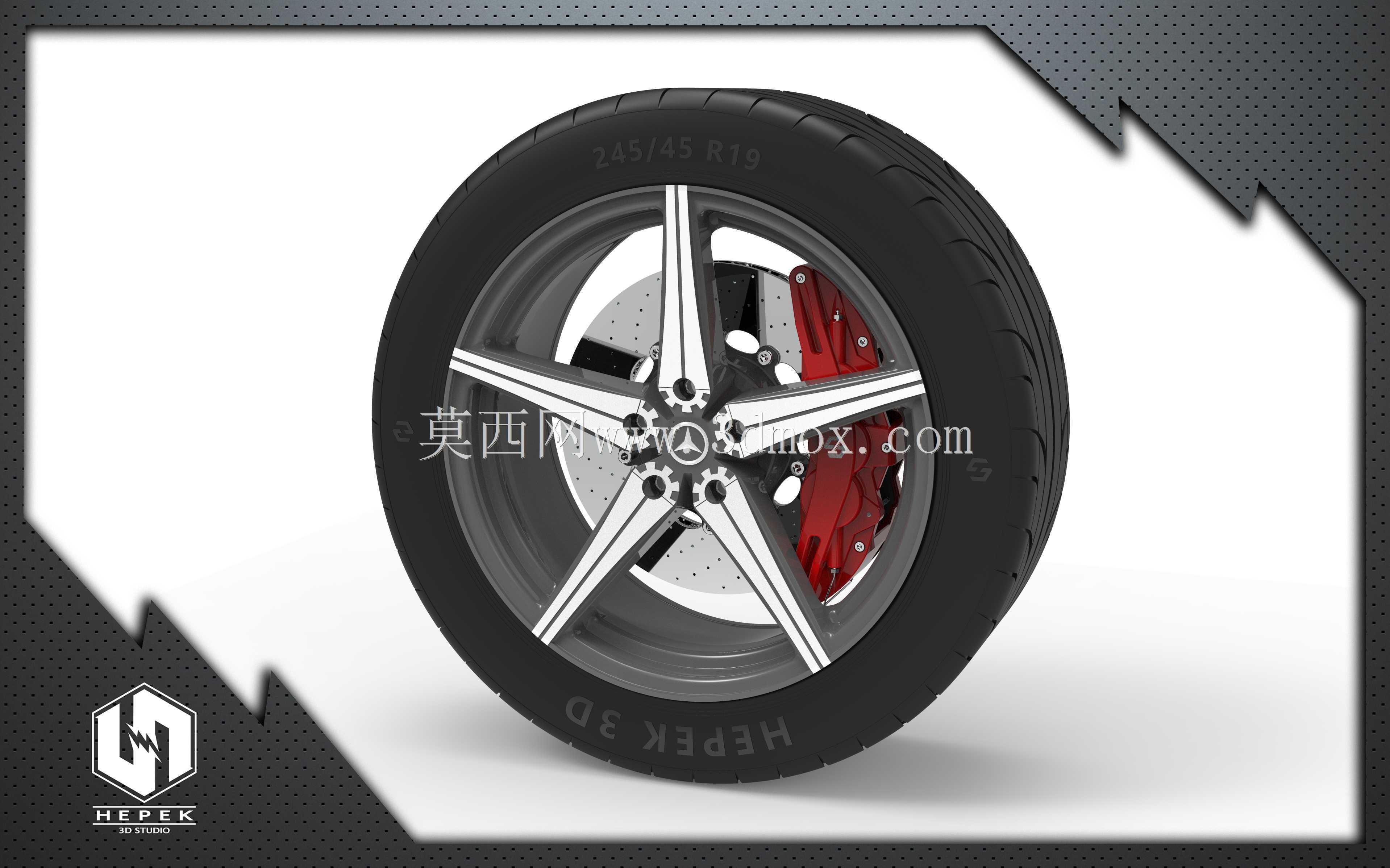

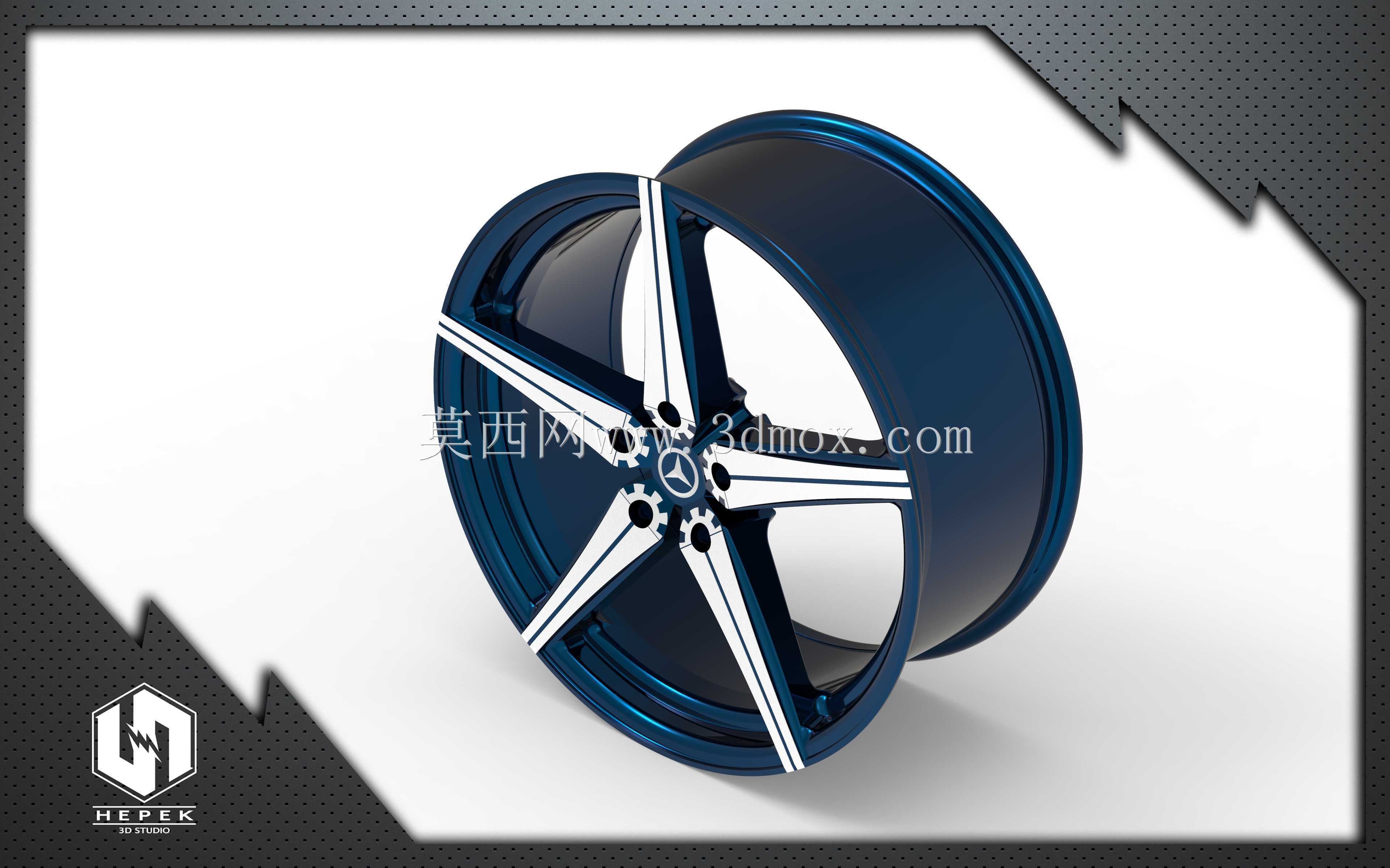

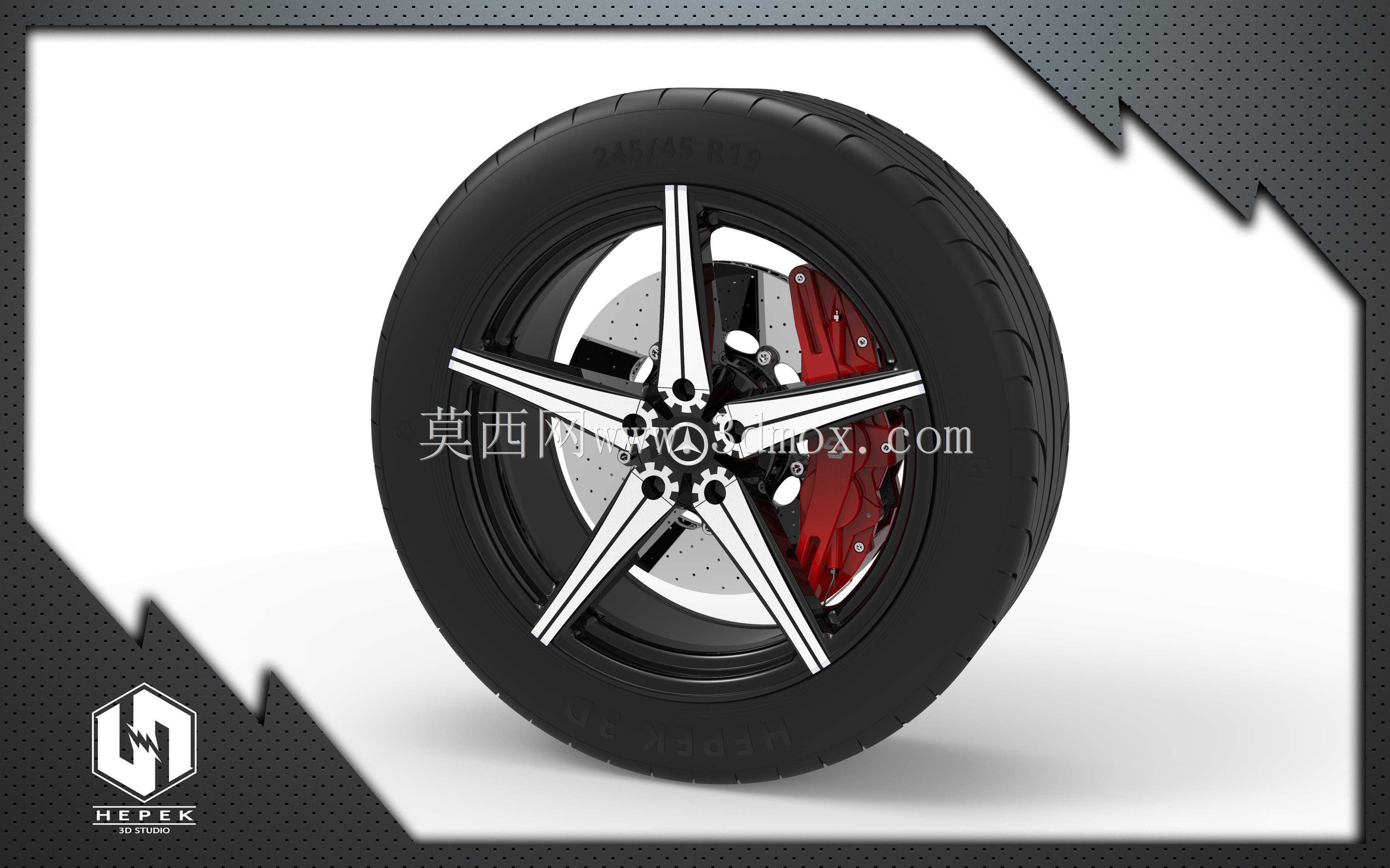

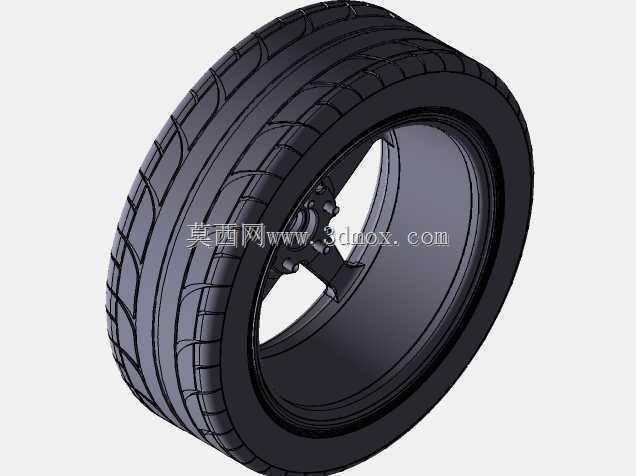

　　防止转向过程中轮胎与翼子板内衬、悬架摆臂发生运动干涉。轮辐采用五辐双条的结构布局，每根主辐条做了双色切削处理，深色涂装面与亮面切削边形成视觉反差，在辐条与轮辋轮圈的连接位置做了圆弧过渡结构，避免应力集中导致的辐条断裂风险，辐条之间的镂空区域预留了足够的制动卡钳避让空间，可适配大尺寸多活塞制动卡钳的安装需求，同时镂空结构能够引导行驶气流穿过，带走制动盘与卡钳工作产生的热量，降低制动热衰减的概率。轮辋的轮缘部位做了加厚处理，应对低扁平比轮胎在过坑、压到路肩时的冲击载荷，避免轮缘变形导致的轮胎漏气问题，轮辋的气门嘴安装孔位置做了沉台设计，保证气门嘴安装后与轮辋表面齐平，减少高速行驶时的气流扰动。在建模过程中，对轮辐的受力路径做了优化，

　　载荷从轴头安装面通过五根辐条均匀传递到整个轮圈，每根辐条的截面厚度根据受力仿真结果做了渐变处理，靠近轴头的位置厚度更大，向轮圈延伸的位置逐步收窄，在保证结构强度满足国标冲击、弯曲疲劳、径向疲劳测试要求的前提下，尽可能降低轮辋的整体重量，减少簧下质量，提升车辆的悬架响应速度与操控表现。轮辋的表面处理采用多层涂装工艺，底层做防腐处理，中间色漆层做深色高亮黑效果，表层做透明粉罩光，辐条的切削面做抛光处理后再做透明保护层，避免日常行驶中的石子击打、洗车腐蚀导致的表面氧化失光。实际装配时，需要匹配对应规格的轮胎，安装时注意轮辋与轮胎的贴合面清洁，避免杂质导致的密封不严，动平衡校准需要匹配对应中心孔的变径圈，保证高速行驶时的车轮稳定性，轮辋螺栓的拧紧力矩需要符合对应车型的标准要求，避免力矩过大导致的螺孔滑牙或者力矩不足导致的车轮松动。
