带安装支架的重载导向滑轮组件结构

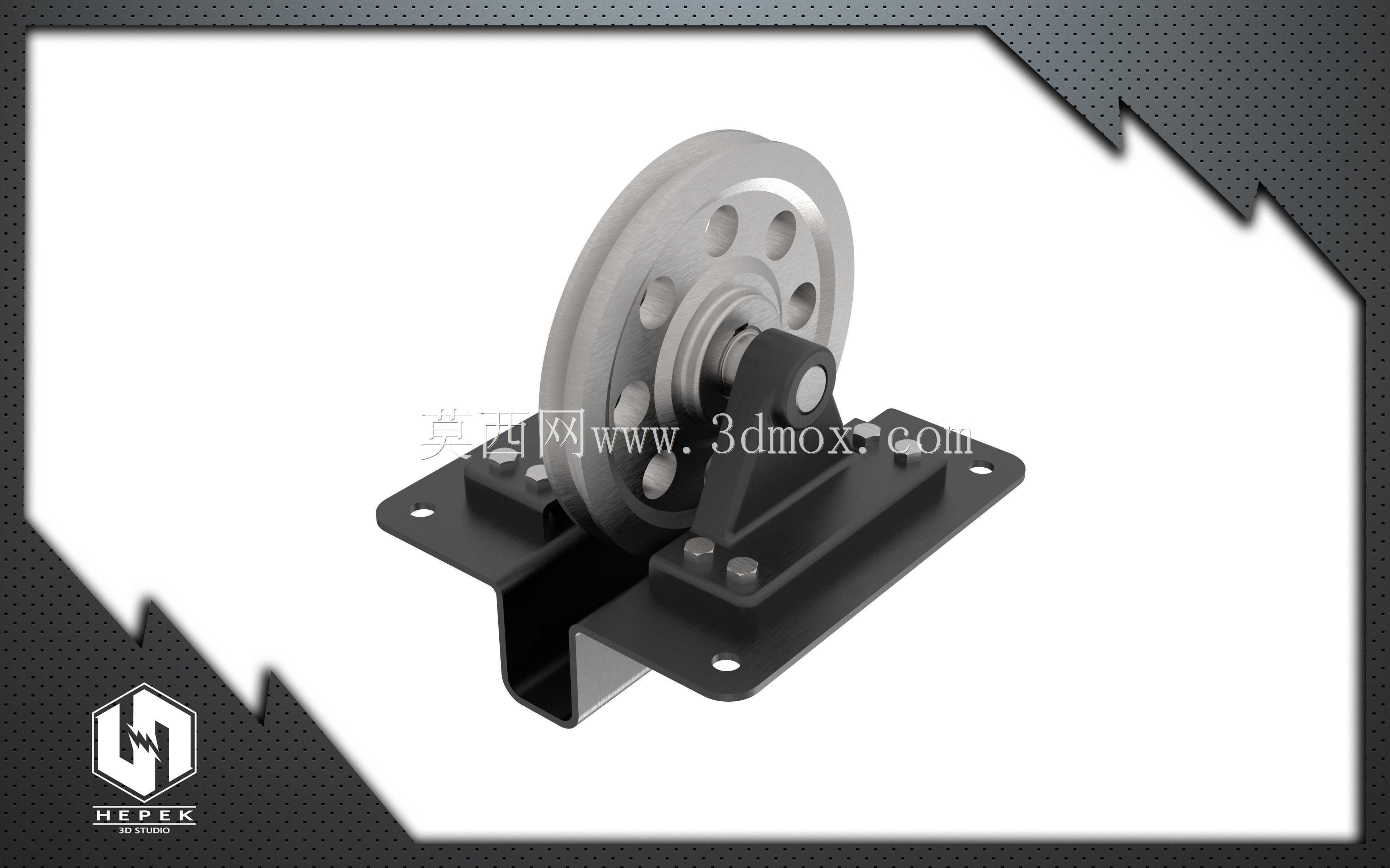

　　这类带一体式安装支架的滑轮组件，常被用在生产线物料移送、仓储重型滑移门、小型起重导向、户外设备张紧机构等场景里，核心作用是通过轮体的滚动摩擦替代滑动摩擦，降低绳索、钢带、滑轨类传动件的运行阻力，同时依托刚性支架约束轮体的摆动量，保证传动路径的稳定性。从结构设计逻辑来看，轮体采用了多辐板镂空的结构形式，并非实心轮坯，这种设计在保证轮体径向承重能力的前提下，有效降低了组件整体自重，也减少了轮体转动时的惯量，适配频繁启停的往复运动工况。轮体中心的转轴与支架之间设置了耐磨衬套，避免转轴与支架安装孔直接摩擦，长期运行磨损后仅需更换衬套即可完成维护，无需整体更换支架或轮体，大幅降低了后期运维的成本。

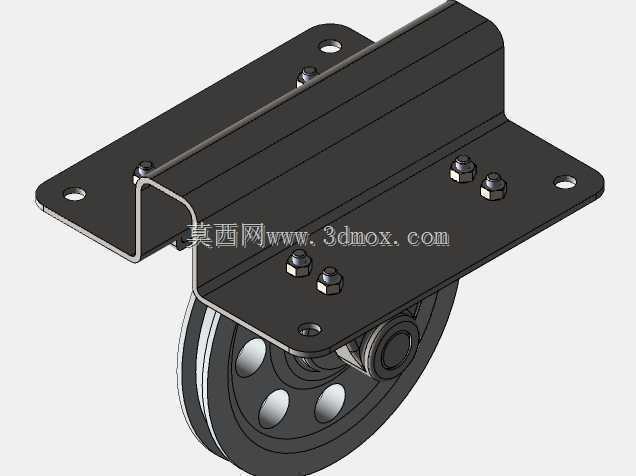

　　支架部分采用了折弯钢板焊接加螺栓紧固的组合结构，底部的安装底板开有四个对称的长圆形安装孔，这类孔型可以抵消安装面的加工误差，允许安装时在一定范围内调整组件的固定位置，适配不同机架的安装孔位偏差；支架的立板与底板之间设置了三角加强筋，能够承受轮体受径向载荷时产生的倾覆力矩，避免支架受载后出现变形。轮体的绳槽采用了圆弧过渡的槽型设计，槽宽适配常规直径的钢丝绳、尼龙牵引绳，槽面做了光滑处理，减少绳索运行时的磨损，延长牵引件的使用寿命。在安装边界上，组件的整体高度由支架折弯高度与轮体半径共同决定，安装时需要预留轮体转动的安全间隙，避免轮体边缘与安装机架发生剐蹭；底板的安装孔距经过标准化设计，可直接适配常用规格的工业铝型材、碳钢方管机架，

　　无需额外加工过渡连接板。设计时还考虑了组件的对中性，轮体的中心平面与支架安装面的垂直度控制在合理公差范围内，避免绳索运行时出现脱槽、偏磨的问题，在侧向力不大的导向场景下，无需额外加装防脱挡边即可稳定运行，整体结构紧凑，承重冗余充足，适配多数中低载荷的直线导向、牵引传动场景。
