六合一涡轮法兰排气收集器结构设计

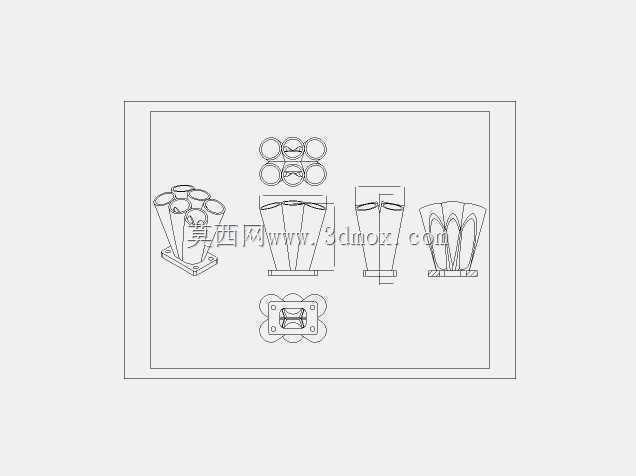

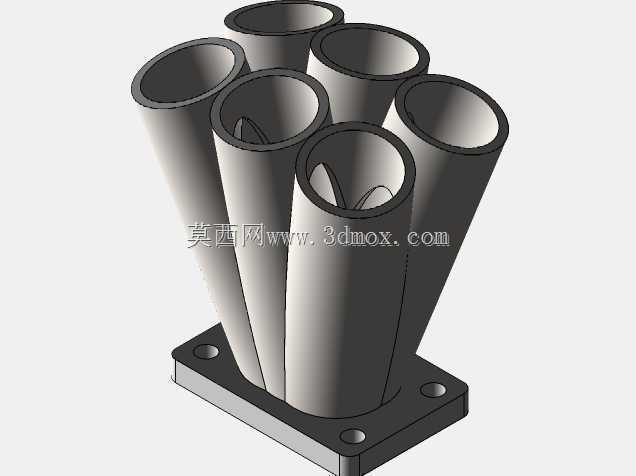

　　这款六管路汇集的排气收集结构，主要适配涡轮增压动力单元的排气端管路整合需求，常见于大排量多缸内燃机、改装动力单元的排气系统搭建场景，核心作用是将六个独立气缸排出的高温高压废气有序汇集，以均匀的流场导向涡轮进气端，最大化降低排气紊流带来的涡轮迟滞问题，同时兼顾安装位的结构强度与长期高温工况下的抗形变能力。从结构设计逻辑来看，底部采用带四个安装孔的方形法兰基座，安装孔位对称分布在基座四角，安装时可通过标准螺栓直接与涡轮壳进气侧的法兰面对接，基座平面做了铣平处理，能保证对接面的平面度要求，减少高温废气泄漏的风险，基座厚度经过冗余设计，可承受排气脉冲带来的持续振动与交变载荷，避免长期使用后出现法兰变形、密封失效的问题。

　　上方的六根管路采用空间放射状排布，每根管路的入口端做了扩口处理，便于与各缸排气歧管的出口端对接，管路从入口端向下逐步收拢，最终全部连通到底部法兰的中心汇流腔，管路的弯折角度经过流道仿真优化，每一路的管路长度尽量保持一致，保证各缸排出的废气到达涡轮端的时序差控制在合理范围内，避免出现排气干涉、各缸排气背压不均的问题，管路壁厚选取适配高温排气工况的厚度区间，既可以减轻整体结构重量，又能承受排气高温带来的热胀冷缩形变，减少管路开裂的风险。在实际选型匹配时，需要注意对接的管路规格为1.5英寸40号标准管材，安装边界上要确认底部法兰的孔位间距与涡轮进气法兰的参数完全匹配，同时上方六根管路的入口位置要与各缸排气出口的位置一一对应，

　　避免安装时出现管路错位、对接应力过大的问题。整个结构的流道内壁做了顺滑过渡处理，没有突兀的台阶或锐角，能减少废气在流道内的流动阻力，提升涡轮的响应速度，同时汇集后的出气口截面经过计算，匹配对应排量涡轮的进气流量需求，不会因为截面过小造成排气背压过高，也不会因为截面过大导致废气流速下降、涡轮起压转速升高。这类收集结构在改装动力、工业多缸动力机组、小型船舶动力的排气系统中都有广泛应用，设计时除了流道性能，还需要考虑周边部件的安装间隙，预留出隔热层、固定卡扣的安装空间，避免工作时与周边管线、结构件发生干涉。
