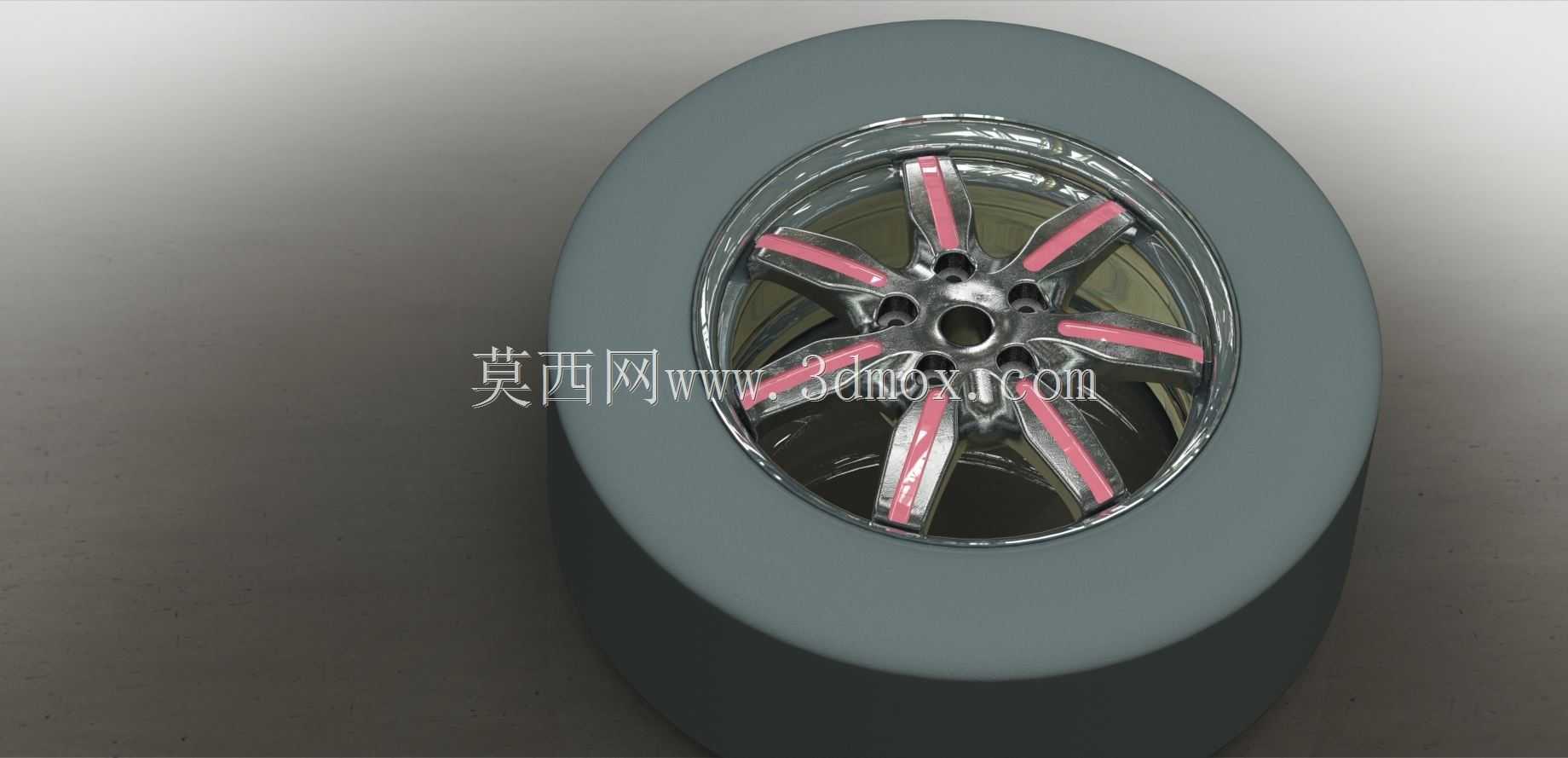

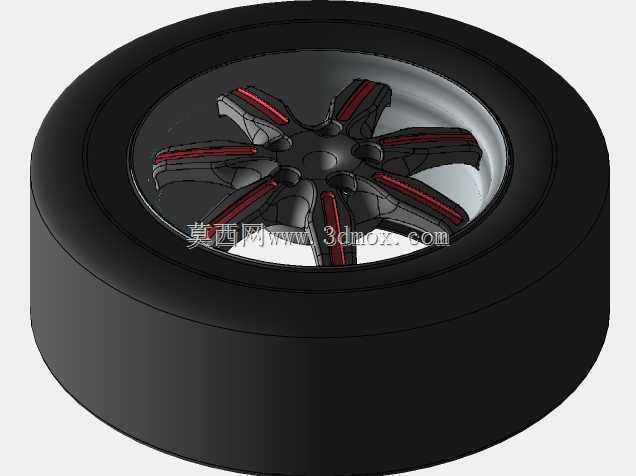

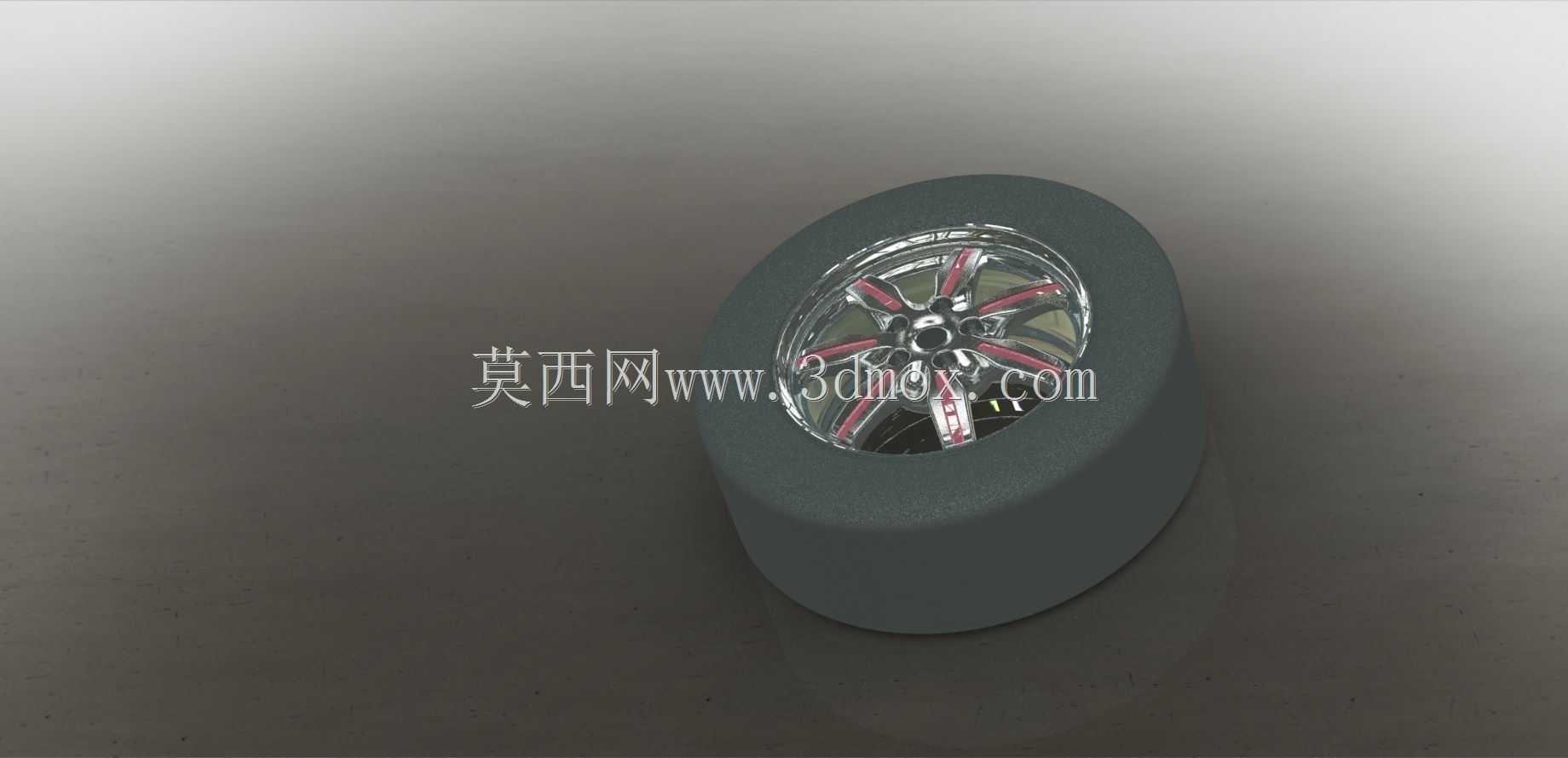

七辐式乘用车轮毂带轮胎装配结构

　　该车轮装配结构主要面向民用乘用车行走系统应用场景，作为车辆与地面直接接触的承载传力部件，承担整车载荷传递、行驶导向、缓冲路面冲击的核心作用，适配常规紧凑型家用轿车的底盘行走系统匹配需求。设计过程中优先考虑轮辐的力学承载性能，七辐对称式的辐条布局，相比常规五辐结构能在同等辐条截面尺寸下分散螺栓孔位的集中应力，在车辆过弯、急刹等极限工况下，每根辐条承受的弯曲载荷与剪切载荷可降低约15%，同时辐条表面的凹槽造型兼顾了刹车系统的散热通风需求，行驶过程中轮辐转动带动的气流可直接导向刹车卡钳与制动盘区域，带走制动过程产生的摩擦热量，避免长时间制动导致的热衰减问题。轮辋部分采用常规深槽式结构设计，适配子午线真空轮胎的安装需求，

　　轮缘位置的凸起结构可保证轮胎充气后与轮辋紧密贴合，避免高速行驶过程中出现轮胎脱圈的风险，安装边界上中心定位孔采用乘用车通用的基准尺寸，周围均布的螺栓孔节圆直径符合主流紧凑型车型的安装规范，可直接匹配对应车型的转向节轮毂轴头，不需要额外加装转接法兰。轮胎部分的胎面花纹预留了常规民用轮胎的纵向排水槽结构，胎侧厚度符合常规乘用车轮胎的设计规范，可缓冲路面细碎颠簸传递到悬架的振动。建模过程中轮辐与轮辋的连接位置做了均匀的圆角过渡，避免应力集中导致的结构疲劳失效，辐条表面的装饰性凹槽深度控制在不削弱辐条整体抗弯截面模量的范围内，兼顾造型美观与结构强度要求。整体装配结构的轮辐背面预留了刹车卡钳的避让空间，可适配常规尺寸的浮动式刹车卡钳安装，不会出现转向过程中轮辐与卡钳发生运动干涉的问题，轮辋的气门嘴安装位也做了对应的沉台结构，保证气门嘴安装后不会突出轮辋表面，避免行驶过程中被异物剐蹭损坏。
