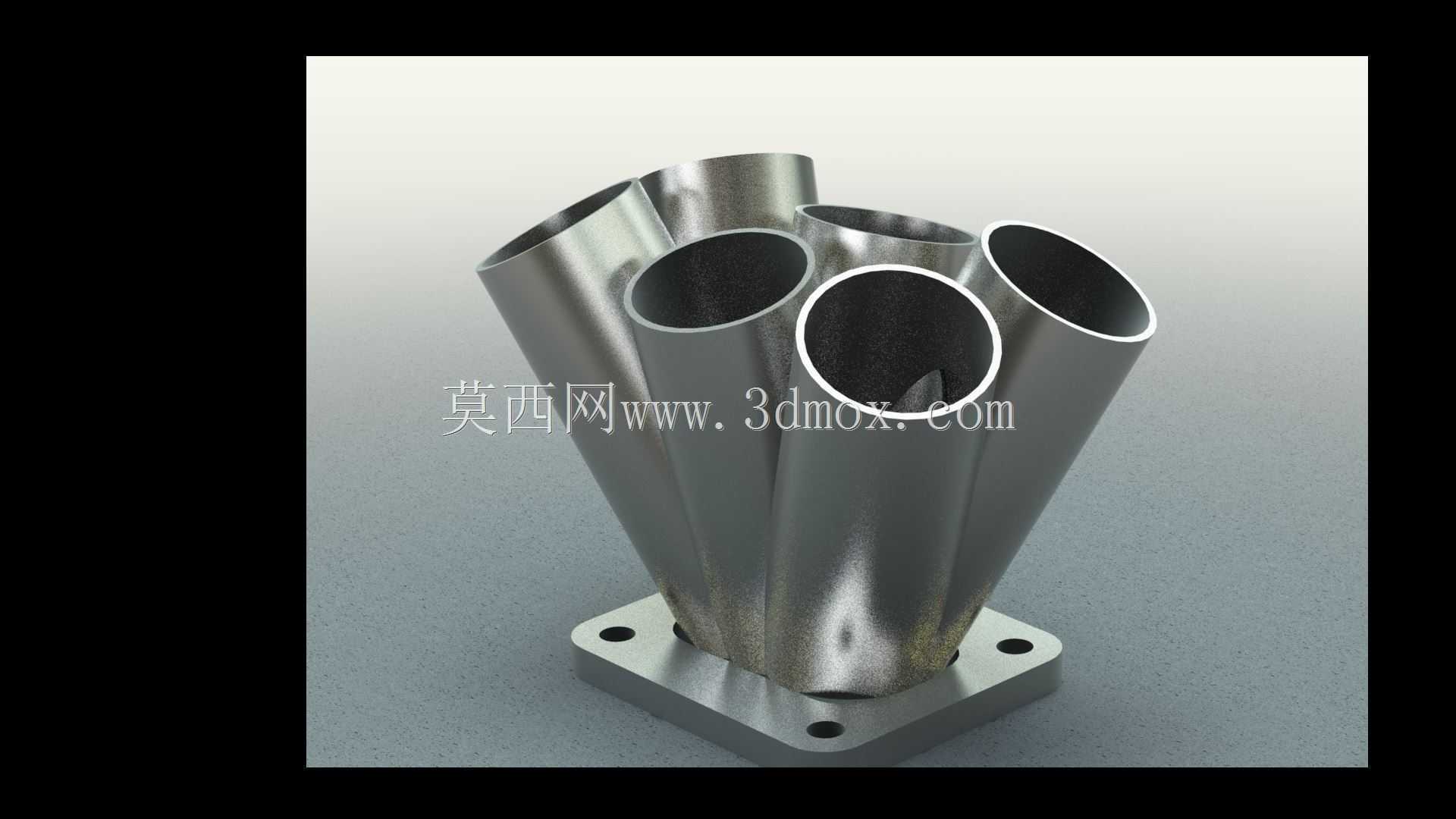

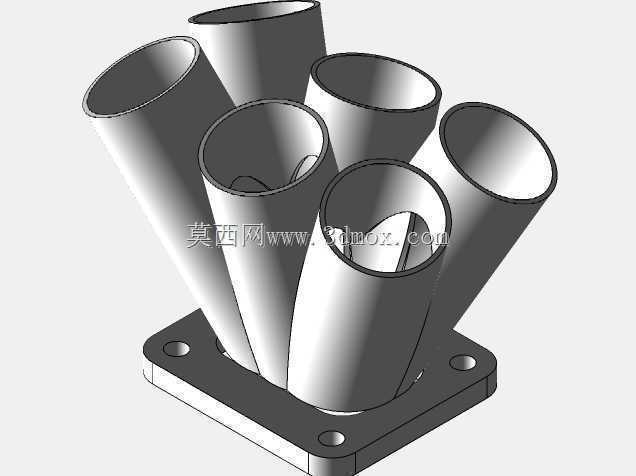

六缸发动机排气歧管连接法兰结构

　　该结构主要应用于直列六缸内燃式动力单元的排气侧，承担将六个气缸排出的高温废气导流汇集，送入涡轮增压器进气端的核心作用，是增压型动力系统排气段的关键连接部件。从实际装车场景来看，这类结构多用于大排量乘用车、商用载重车辆以及固定式工业动力机组的排气系统中，需要在持续高温、高频振动的工况下保持密封可靠性，同时兼顾废气导流的顺畅性，避免各缸排气出现干涉扰流，影响涡轮的做功效率。

　　设计过程中首先要匹配六个气缸排气口的排布角度，每根支管的走向都经过流道走向校核，确保各缸排出的废气到达汇集法兰面时的时序差控制在合理区间，减少排气脉冲的相互干扰，支管的弯折弧度采用大曲率过渡，避免直角弯折造成的排气阻力陡增，同时降低管壁局部的热应力集中风险。底部的安装法兰采用方形带安装孔的结构，四个安装孔的位置公差严格匹配涡轮增压器的进气侧安装端面，法兰面预留有密封垫片的压紧余量，安装时通过螺栓均匀锁紧，可保证高温废气不会从结合面泄漏。

　　从安装边界来看，法兰的厚度满足长期高温工况下的刚性要求，不会因为螺栓锁紧力和热胀冷缩出现翘曲变形，各支管的外径和壁厚匹配常规排气系统的焊接工艺要求，上端可直接与各缸的排气道出口端通过焊接或法兰对接，整体结构的外轮廓尺寸充分考虑了动力舱内的布置空间，支管之间的间隙预留了隔热层包裹的操作空间，同时避免相邻支管在高温膨胀时出现相互触碰干涉。

　　建模过程中对每根支管的相贯线位置做了平滑过渡处理，既减少了流道内的凸起扰流结构，也降低了焊接加工时的打磨工作量，法兰上的安装孔采用沉孔设计，可让螺栓头部完全沉入孔内，避免螺栓突出部分与周边的隔热罩、管线产生干涉。整个结构的重量经过优化，在保证结构强度和刚性的前提下，尽可能减薄了非受力区域的壁厚，降低排气系统的整体重量，减少动力单元的附属载荷。
