层叠骷髅造型金属换挡手柄结构设计

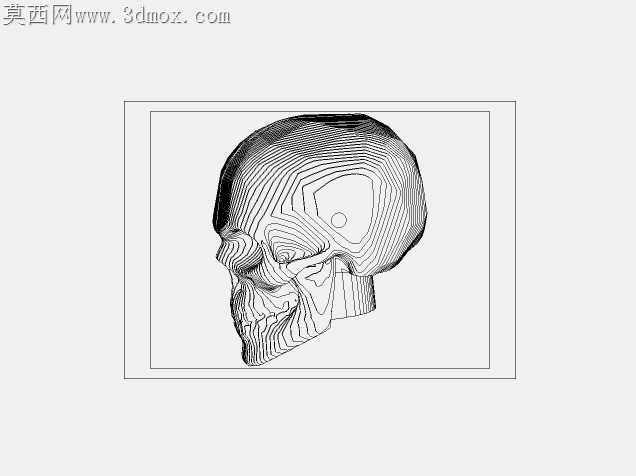

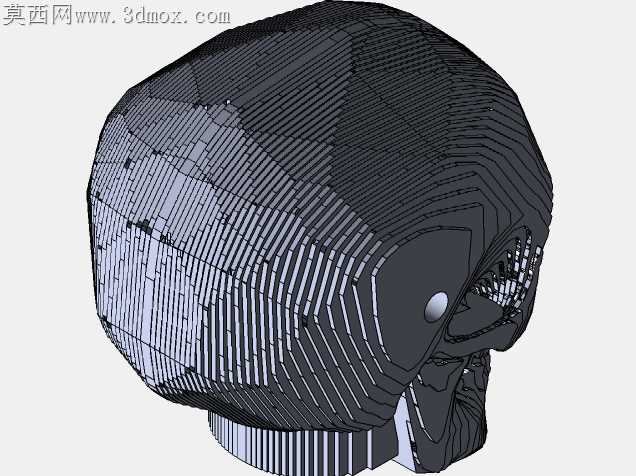

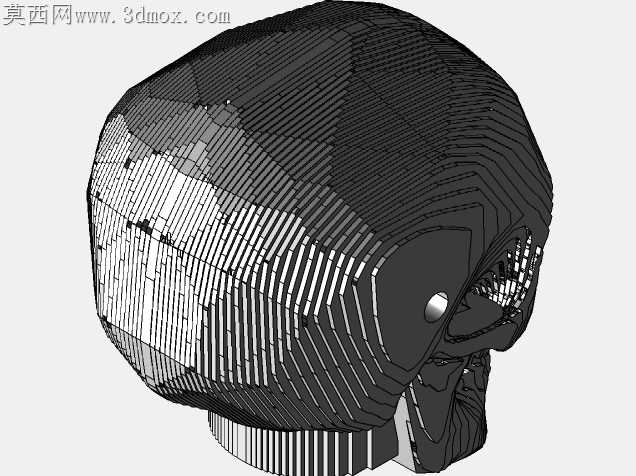

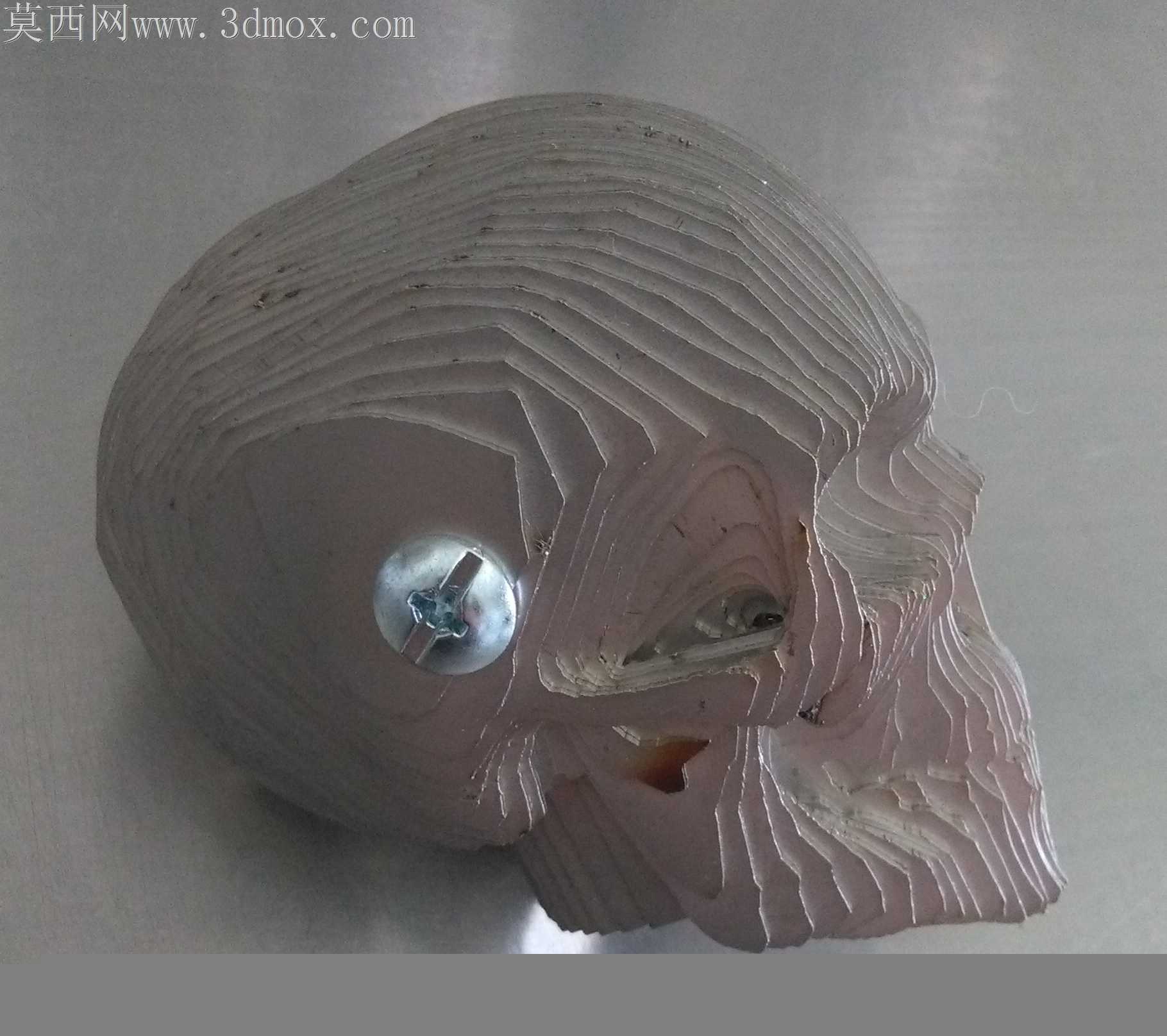

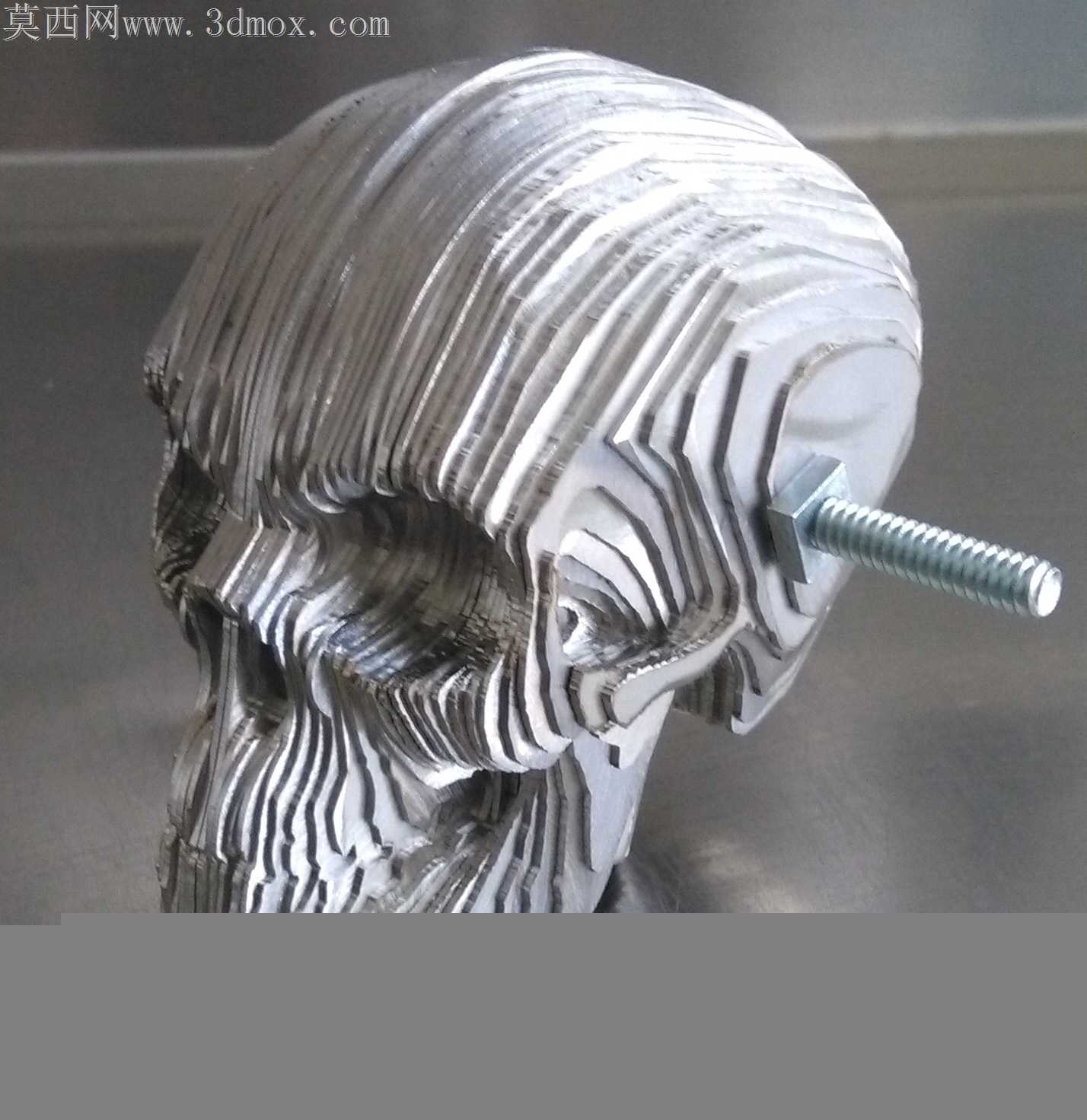

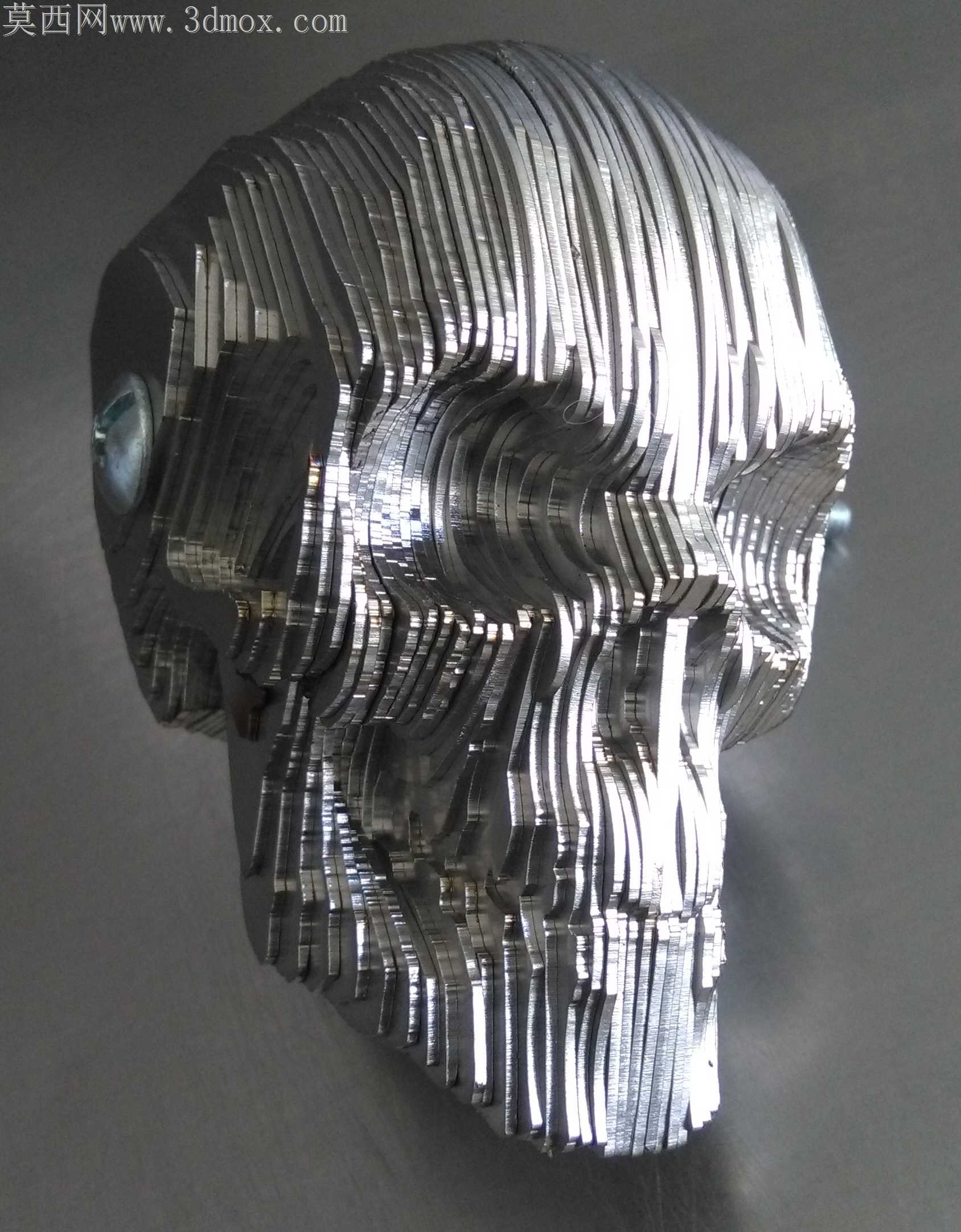

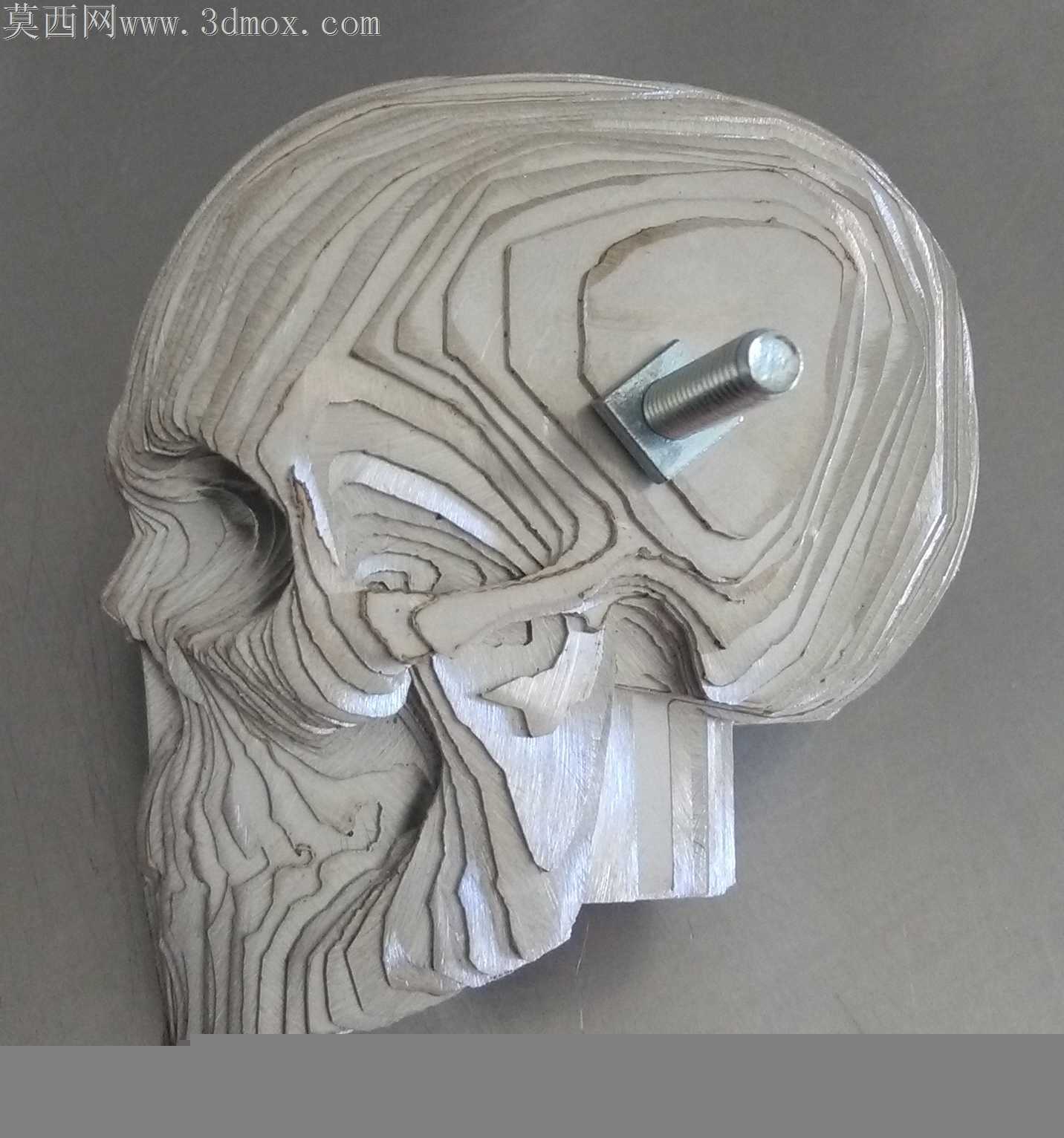

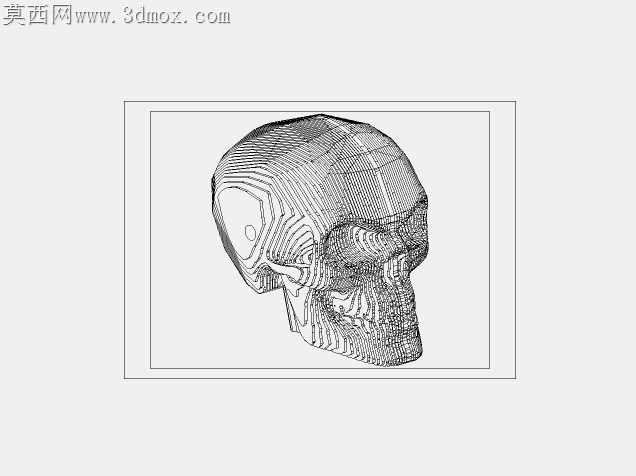

1mm不锈钢薄板做层叠异形构件，最先要解决的是单片轮廓切割后的形变问题——激光切割热影响区会让薄钢片边缘产生0.02-0.05mm的翘曲，二十余片轮廓逐层堆叠时，累计翘曲量会让整体轮廓出现肉眼可见的错位，原本流畅的颅骨曲面分层棱线会歪扭成不规则折线。每片轮廓的内凹骨骼纹理槽位，不能做等宽切割，靠近颅骨颞部安装位的槽宽要收窄0.03mm，抵消堆叠时外侧片层受重力产生的外张偏移，让所有片层对齐后纹理棱线能顺着颅骨曲面自然延伸，不会出现某一层突兀突出的违和感。安装螺栓的嵌合槽是整个构件最容易出问题的位置，薄钢片堆叠后如果直接在槽位放置螺栓，拧紧时的压力会让相邻3-5片钢片产生局部凹陷，螺栓头会陷进层叠结构里，不仅外观突兀，长期受换挡的往复侧向力时，槽位周边的钢片会出现层间错位，甚至导致片层开裂。槽位位置要额外加两片加厚的钢质衬片，衬片轮廓和对应位置的颅骨片层完全贴合，衬片上的螺栓过孔做H7公差配合，螺栓拧紧时压力通过衬片均匀分散到周边至少8片层叠钢片上，不会出现局部应力集中。层叠片层之间不能完全靠螺栓锁紧固定，每片钢片的贴合面要做细微的磨砂咬花处理，增加片层之间的静摩擦力，换挡时手柄受到的扭转力不会只靠螺栓承担，所有片层通过接触面的摩擦力共同受力，避免长期使用后片层松动产生异响。颅骨下颌位置的层叠片最薄，最外端的片层没有螺栓固定，切割时要在每片下颌位置的非外观面加0.01mm的定位凸点，对应相邻片层做同尺寸定位凹坑，堆叠时凸点卡入凹坑，不用额外涂胶就能保证下颌位置的片层不错位，同时不会在外观面留下任何固定痕迹。做分层轮廓提取时，不能直接顺着三维模型的等距截面切轮廓，人眼视觉对水平方向的错位敏感度远高于垂直方向，颅骨侧面的层片轮廓要做0.02mm的向内微偏，让堆叠完成后的侧面棱线从正面看完全顺滑，不会出现阶梯感过重的问题。表面处理时，层叠缝隙里的残留抛光蜡很难清理，抛光前要在片层之间垫0.005mm的可溶性保护膜，抛光完成后用专用溶剂溶解保护膜，缝隙里不会残留抛光膏发黑的痕迹，每一层的棱线都能呈现清晰的金属亮边，和片层表面的拉丝质感形成层次对比。握持区域的层叠棱线不能做尖锐直角，所有外露棱边要倒0.01mm的圆角，摸上去不会划手，同时保留层叠结构特有的肌理触感，不会因为圆角过大丢失分层设计的辨识度。
