锥柄连接式主轴转接功能组件

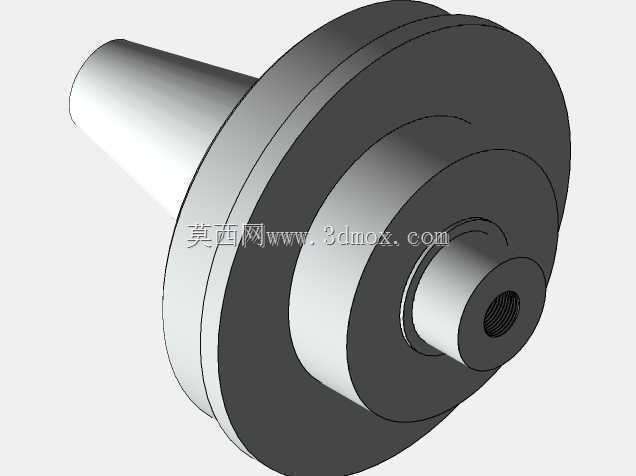

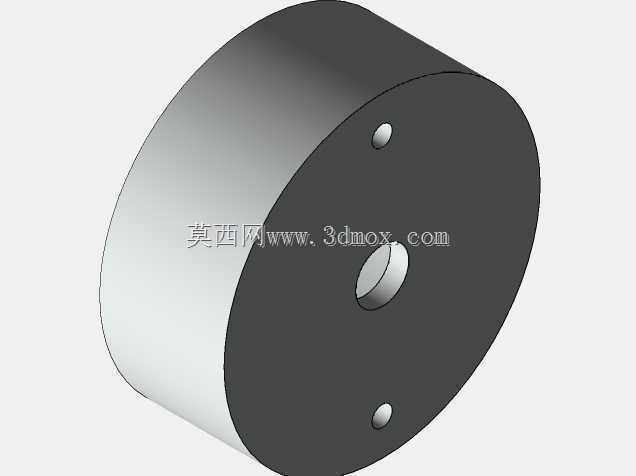

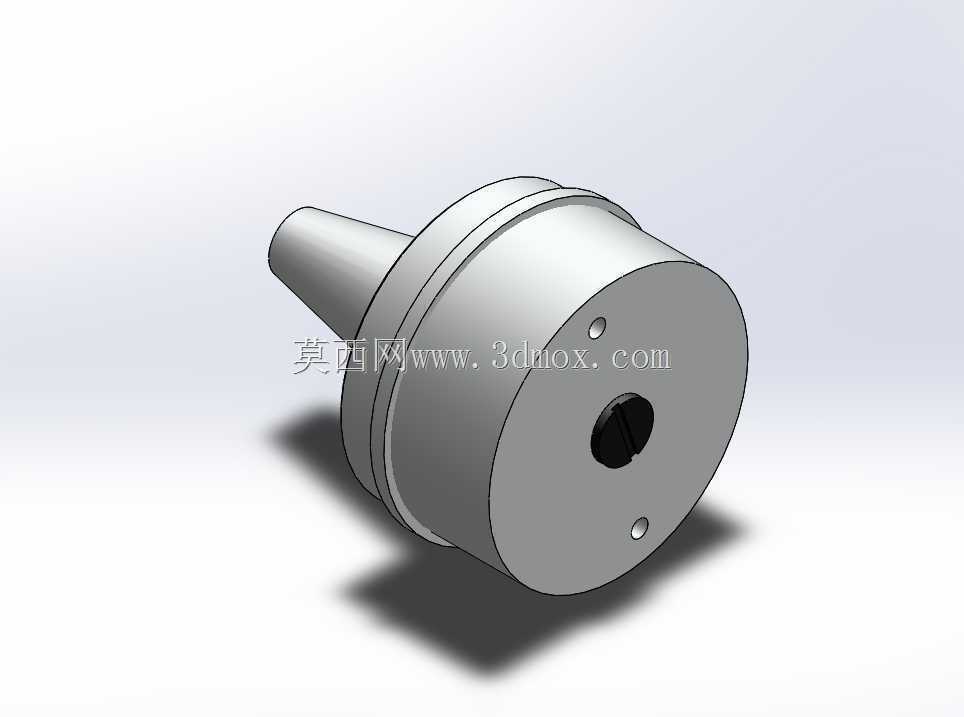

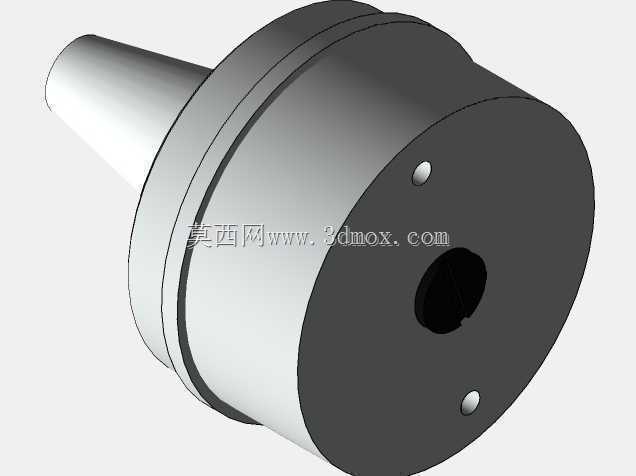

　　该组件主要应用于常规机加工设备的主轴端动力转接场景，适配立式铣床、加工中心等设备的标准锥柄安装接口，可实现不同规格刀具、检测端头的快换连接，减少设备换装时的调整时长，提升小批量多工序加工的作业效率。从结构设计来看，组件采用一体式锥柄与圆柱主体结合的构型，锥段完全遵循对应规格主轴的锥度公差要求，安装时可通过锥面的自锁特性实现初步定位，配合端面的两个对称锁紧小孔，可穿入锁紧螺钉完成与主轴端面的刚性固定，避免高速回转时出现松动偏移。主体圆柱段的外圆设置有两道环形凸台，既可以作为安装到位的轴向定位基准，也能够预留密封件的安装槽位，适配需要切削液冷却的加工场景，防止切削液渗入主轴锥孔造成锈蚀。组件端面中心设置有一字槽型的锁紧接口，

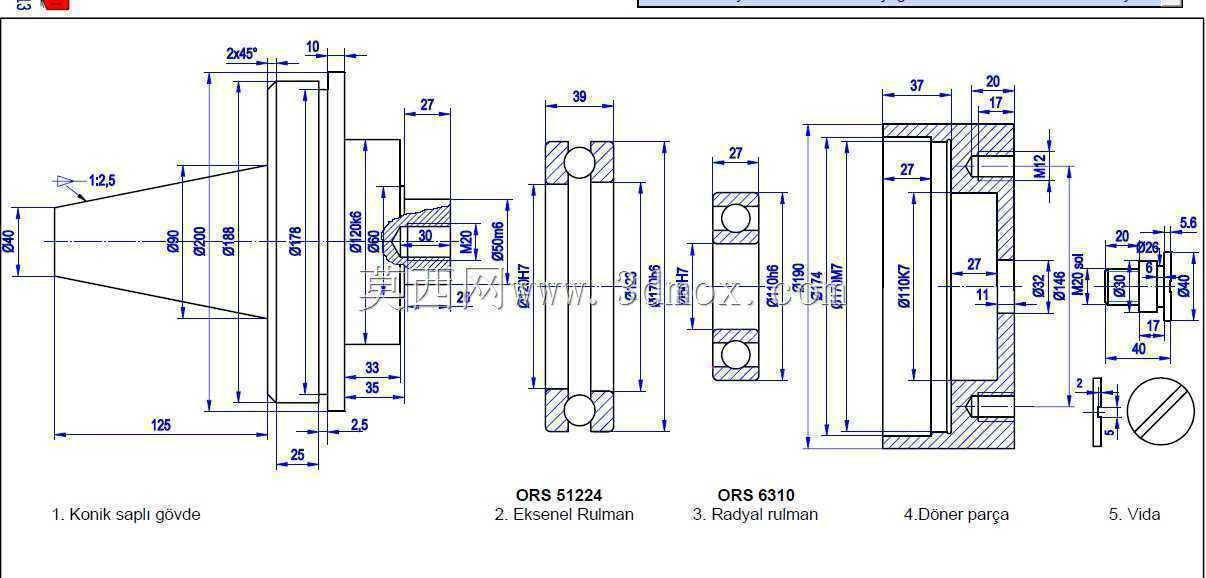

　　可配合标准扳手完成内部夹簧的松紧调节，实现不同直径杆状配件的装夹固定，中心孔的同轴度公差控制在0.01mm以内，保证回转时的跳动量满足精加工要求。在安装边界上，锥段的长度与大端直径完全匹配常用的NT系列锥柄接口，圆柱主体的外径控制在120mm区间，整体轴向长度不超过180mm，不会超出设备主轴端的安全防护范围，安装后不会与设备的钣金护罩、刀库换位机构产生运动干涉。设计过程中优先考虑了组件的受力均衡性，整体采用轴对称结构，所有回转面的质心均与主轴轴线重合，做动平衡校正时可减少配重块的添加量，适配最高8000转每分钟的回转工况。端面的两个锁紧小孔采用对称分布设计，锁紧时的压紧力均匀作用在主轴端面上，不会出现偏载导致的锥面贴合不良问题，长期使用也不会出现锥孔磨损不均的情况。组件的内部通孔贯穿整个主体，既可以作为内冷刀具的切削液通道，也能够穿入细长杆件实现棒料的连续送进加工，适配多种不同的加工工艺需求。
