立式带侧支撑L型安装固定支座结构

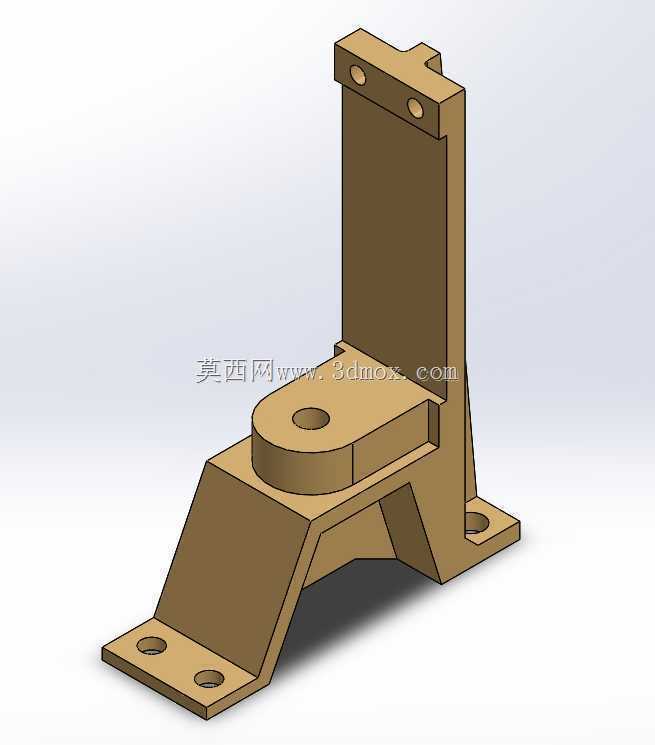

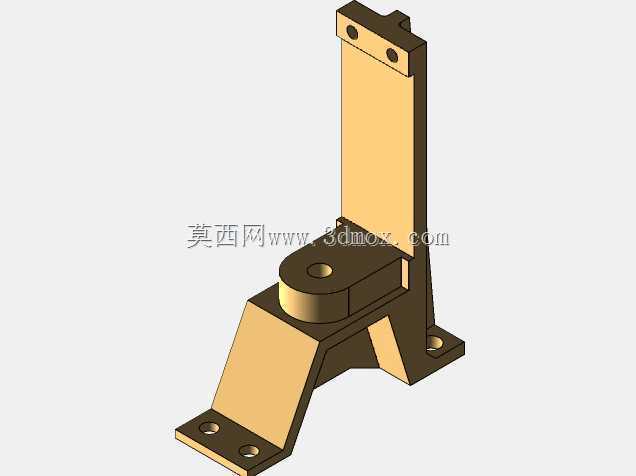

　　该支座结构主要用于中小型工业设备的立式安装支撑场景，常见于生产线旁的检测工位、小型动力单元的机架固定、传动组件的侧向支撑等工况，能够同时承担垂直方向的载荷与侧向的倾覆力矩，避免被支撑部件在设备运行过程中出现晃动、位移的问题。从结构设计来看，整体采用L型主承力架构，底部设置向外延伸的双侧安装翼板，每侧翼板预留两个安装孔位，可通过螺栓与设备机架、安装平台完成刚性连接，翼板与主立板之间设置三角形加强筋，大幅提升根部的抗弯折能力，避免长期受载后出现焊缝开裂或者结构变形的问题。立板顶部设置带两个安装孔的水平连接法兰，用于和被支撑的立式部件完成对接，中部突出的带孔凸台可用于穿装定位销或者辅助固定螺栓，实现被支撑部件的多点位约束，

　　减少连接面的应力集中。设计过程中优先考虑了安装边界的适配性，底部翼板的安装孔采用长圆孔与圆孔组合的形式，可补偿安装面的加工误差，降低现场安装时的对位难度，整体安装 footprint 控制在紧凑范围内，不会占用过多的设备安装空间，适合在空间局促的设备内部布局使用。结构的壁厚设计遵循等强度原则，承力部位的壁厚适当加厚，非承力区域做了合理的减重处理，既保证整体结构的刚性满足动载荷工况下的使用要求，又不会造成材料的浪费，适合采用铸造后机加工的工艺进行批量生产，加工时仅需要对各安装面、连接孔位进行精加工即可，加工工序简单，制造成本可控。实际使用时，该支座可适配多种小型立式组件的安装需求，不管是小型电机的侧向固定、气动元件的安装支架，

　　还是检测传感器的立式支撑，都可以通过调整连接孔位的适配尺寸完成匹配，结构的通用性较强。立板与底部翼板的垂直度公差控制在合理范围内，能够保证被支撑部件的安装精度，避免因支座本身的形位误差导致被支撑部件出现同轴度偏差、运行卡滞等问题。中部凸台的位置经过受力优化，刚好处于载荷传递的路径上，能够将被支撑部件传递的载荷均匀分散到主立板与底部加强筋上，避免局部应力过大导致结构失效。
