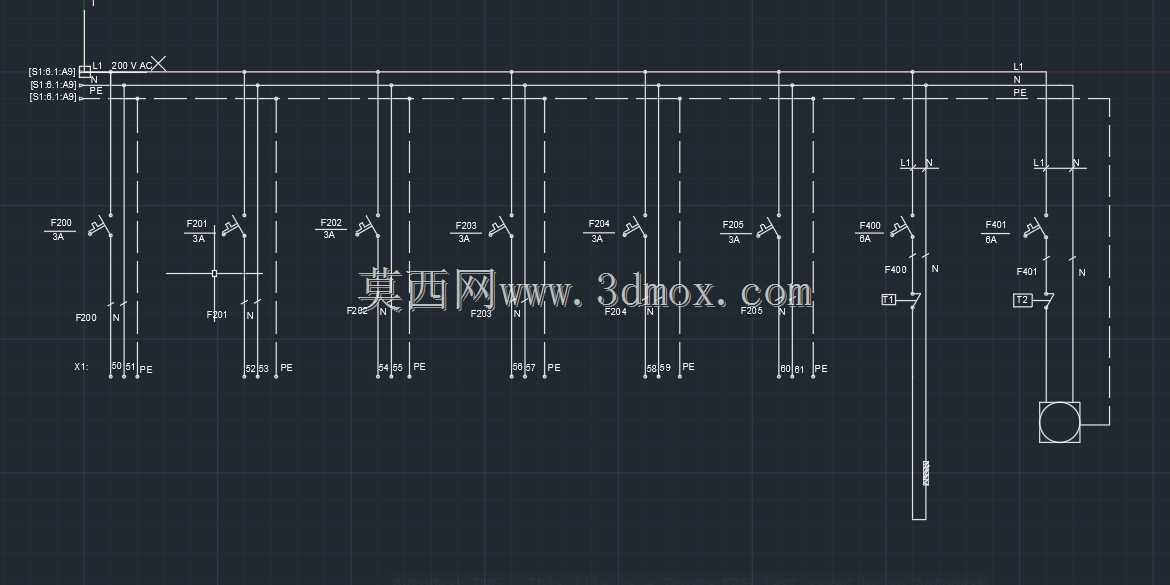

工业设备配电回路电力接线设计图

　　这套电力接线设计主要面向车间生产设备的集中配电场景，适配多台小型加工设备、工位辅助用电设备的末端供电需求，在常规机加工车间、装配工位集群的配电改造项目中适用性较强。从实际布线逻辑来看，设计时优先考虑了不同回路的负载分级，主进线端预留了三相五线的接入点位，PE保护线全程贯通每个出线回路，避免单点接地失效带来的安全隐患，每个出线支路都单独配置了保护器件，可对应不同功率等级的用电设备，小到工位照明、电动工具插座，大到小型台钻、砂轮机这类固定式加工设备，都能找到匹配的回路接口。设计过程中特意将动力回路与控制回路的走线做了分区排布，减少大电流线缆对控制信号的干扰，出线端的接线点位预留了足够的接线空间，方便现场施工时的线缆压接与后期检修，

　　每个回路的标识位都对应清晰的线号标注逻辑，现场接线时无需反复核对线序，能大幅降低布线出错概率。从安装边界来看，这套接线方案适配标准落地式配电柜的内部安装尺寸，器件排布时预留了不小于20mm的散热间隙，主进线开关的安装位置距离柜顶预留了足够的线缆弯曲半径，出线端子排距离柜底的高度符合现场线缆穿管接入的施工要求，柜内走线槽的容量按所有回路线缆总截面积的1.5倍预留，后期新增少量回路时无需额外更换走线槽。实际投用场景中，这类配电接线方案可支持单柜覆盖8-10个工位的用电需求，每个回路的保护参数可根据后端负载的额定电流做微调，短路保护器件的动作阈值匹配线缆载流量，避免出现过载时线缆过热但保护不动作的问题，同时每个回路都设置了独立的分断开关，

　　单台设备检修时只需断开对应回路，不会影响其他工位的正常生产供电。在三维建模落地时，所有器件的安装孔位都对应标准导轨的安装尺寸，接触器、断路器这类器件的卡扣位置与导轨配合公差控制在合理范围，现场装配时无需额外打孔调整，直接卡装即可完成固定，接线端子的排布间距符合电气安全间隙要求，不同电位的带电部件之间预留了足够的爬电距离，满足常规工业环境的用电安全规范。
