RMU中压配电盘撬装底座结构设计方案

项目分类:配电柜 发布时间:2022-02-05 ID:538814
  • RMU中压配电盘撬装底座结构设计方案
  • RMU中压配电盘撬装底座结构设计方案
  • RMU中压配电盘撬装底座结构设计方案
  • RMU中压配电盘撬装底座结构设计方案

  在户外配电场站、临时供电站点、模块化配电工程场景中,撬装式底座是承载RMU中压配电盘核心设备的关键承载结构,这类底座需要兼顾设备安装定位、现场快速部署、长期承载抗变形、吊装转运适配等多重工程需求,区别于传统现场焊接的固定式设备基座,撬装底座采用预制化钢结构设计,可在工厂内完成与配电盘本体的预装调试,整体运输至现场后仅需完成基础固定与线缆接驳即可投用,大幅压缩现场施工周期,降低现场焊接、装配的质量不可控风险。从结构受力逻辑来看,该底座采用框架式型钢焊接结构,主承载梁沿配电盘设备的重心分布方向布置,四根斜向支撑腿从主框架四角向外延伸至底部支脚位置,形成外扩式的支撑边界,相比垂直直腿结构,外扩斜腿能够有效扩大支撑面的投影范围,

  降低设备整体重心偏移带来的倾覆风险,同时在支脚位置预留了基础安装孔位,可适配膨胀螺栓固定、预埋板焊接等多种现场安装方式,满足不同场站的地基条件要求。在结构设计过程中,首先需要明确配电盘设备的重量分布特征,RMU中压配电盘内部包含断路器、母线、绝缘组件等重量集中部件,这些部件的安装位置对应底座上方的承载点位,因此在主框架内部设置了多道横向与纵向的次梁结构,次梁的排布完全匹配设备底部的安装脚位,确保设备重量能够通过次梁直接传递至主框架纵梁,再通过纵梁分散至四个支撑腿,避免框架局部出现应力集中导致的变形问题。静力学分析的边界条件设置完全贴合实际使用场景:底部支脚位置设置固定约束模拟现场基础安装后的限位状态,

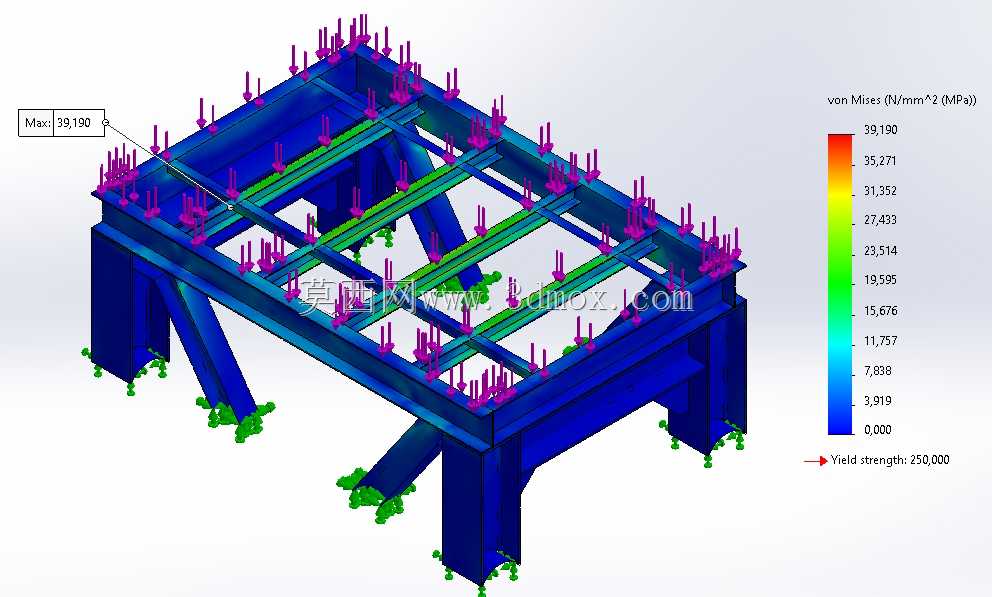

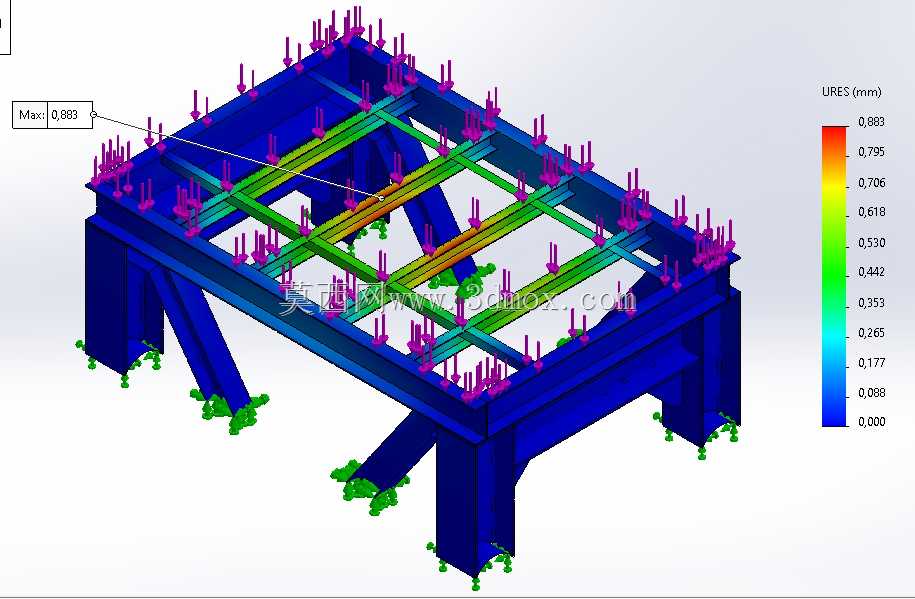

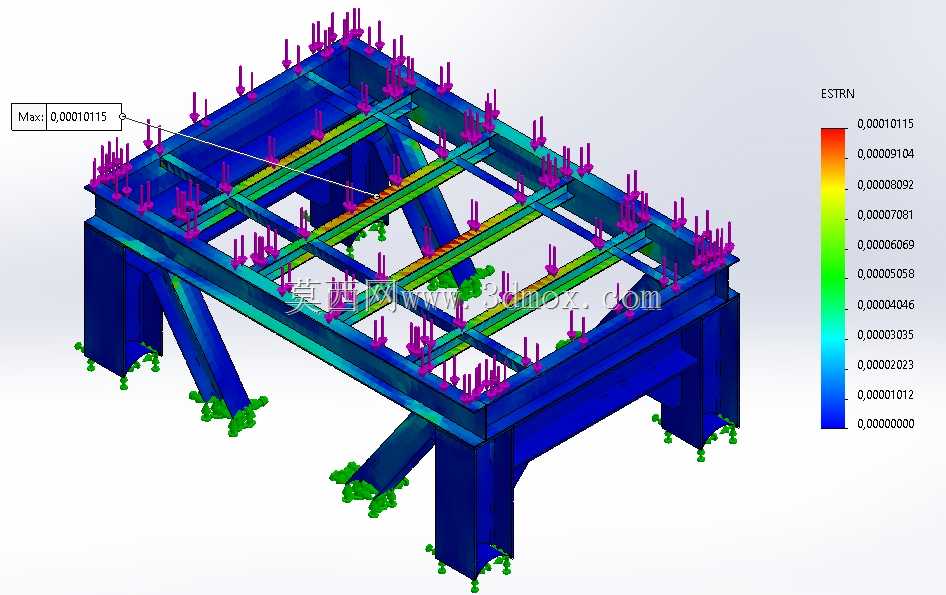

  上方按照设备各部件的实际重量分布施加对应方向的载荷,同时考虑设备运行过程中可能出现的短时动载系数,对整体框架的变形量与应力分布进行校核。从分析结果可以看到,框架的最大变形量出现在中间跨次梁位置,变形数值控制在工程允许的范围内,不会影响上方配电盘设备的安装精度与运行稳定性,主框架与支撑腿的连接位置应力水平远低于型钢材料的许用应力,留有足够的安全裕度,能够应对长期使用过程中的材料疲劳、环境腐蚀带来的性能衰减。在安装边界设计上,底座上方的安装点位严格匹配RMU中压配电盘的底部安装孔距,不需要现场二次打孔即可完成设备固定,框架边缘预留了吊装孔位,适配常规的吊带、卸扣吊装作业,吊装过程中框架的受力变形同样经过校核,

  避免吊装过程中出现结构形变导致设备移位。底座的支脚高度经过优化设计,既能够抬升配电盘本体避免地面积水浸泡设备底部,也预留了足够的线缆敷设空间,方便现场从底座下方完成进出线线缆的接驳与整理,框架表面采用防腐涂装处理,能够适应户外场站的潮湿、盐雾等复杂环境,延长结构的整体使用寿命。这类撬装底座的设计核心是在满足承载强度与刚度要求的前提下,尽可能优化型钢的排布与截面选型,在控制整体重量的同时避免材料冗余,兼顾结构性能与制造成本,同时所有的焊接位置都设置了合理的焊接坡口与焊脚尺寸要求,确保焊接连接的强度可靠性,避免长期使用过程中焊缝开裂的问题。对于模块化配电项目而言,这类标准化的撬装底座还具备良好的通用性,仅需调整内部次梁的排布位置即可适配不同规格的RMU配电盘设备,减少重复设计的工作量,提升预制化配电模块的通用化水平。
