带侧出接口法兰式双连弯管结构设计

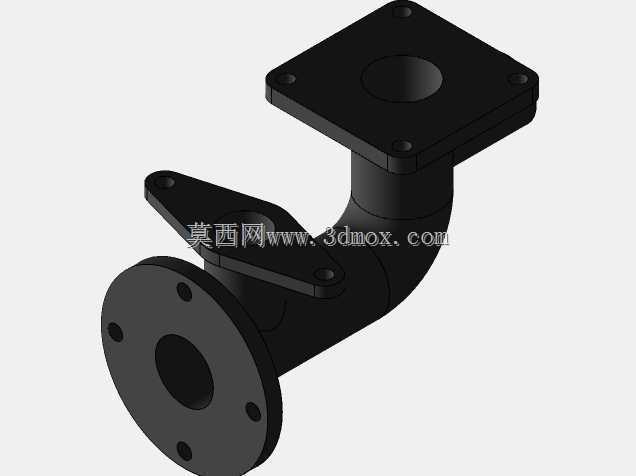

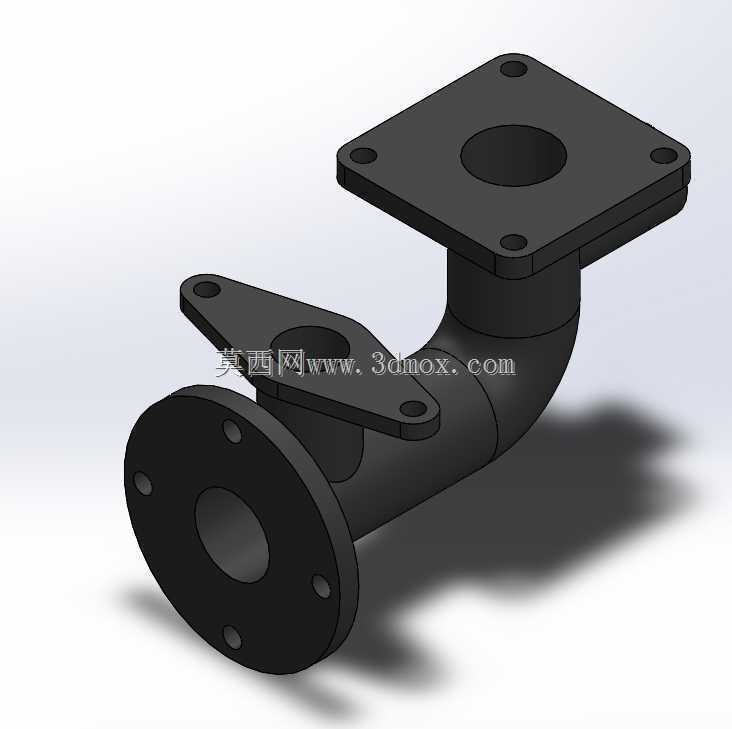

　　在流体输送管路系统的布局优化场景中，多接口弯管是解决管路转向、分支分流需求的核心连接件，这类构件常见于工业流体管网、设备内部管路排布、动力系统气液通路等场景，能够在有限安装空间内完成管路走向调整，同时预留额外支路接口，减少管路拼接节点，降低泄漏风险。本次设计的双连弯管采用一体式铸造成型结构思路，主体为90度转向的弯通主体，两端分别设置方形法兰与圆形法兰作为主通路连接端，弯管侧壁额外延伸出两个带安装孔的支耳式接口，可作为支路取压、旁通引流、传感器安装的预留接口，无需在主通路上额外开孔焊接，避免焊接应力带来的结构变形与密封隐患。从安装边界来看，两端法兰的安装孔位均采用等距圆周排布设计，方形法兰端四个安装孔沿法兰对角线对称分布，

　　适配方形安装基座的紧固需求，圆形法兰端六个安装孔沿法兰端面均匀分布，匹配常规圆形管路法兰的连接标准，两个侧出支耳的安装孔位与主通路轴线保持平行，安装时无需额外调整角度即可完成支路构件的对接。设计过程中重点考量了弯管内壁的流道顺滑性，弯管转弯处采用大圆弧过渡结构，避免直角转弯带来的流体阻力激增与紊流问题，同时针对法兰与弯管主体的衔接位置做了加厚过渡处理，降低管路承压时的应力集中系数，满足中低压流体输送的强度要求。整体结构的安装空间占用紧凑，主通路转向半径经过优化，既保证流道通畅，又控制了整体外轮廓尺寸，适配设备内部狭窄空间的管路排布需求，侧出接口的位置设置避开了两端法兰的紧固操作空间，安装时扳手可顺利抵达法兰螺栓位置，

　　不会出现操作干涉。在壁厚设计上，根据常规管路承压标准选取均匀壁厚，同时在法兰端面预留了密封槽安装位置，可适配平垫片或O型圈的密封需求，保证连接后的管路密封性，两个侧出接口的端面同样做了平面度处理，可直接对接小型阀件、仪表或支路管路，无需二次加工。
