层叠式法兰安装密封连接组件结构

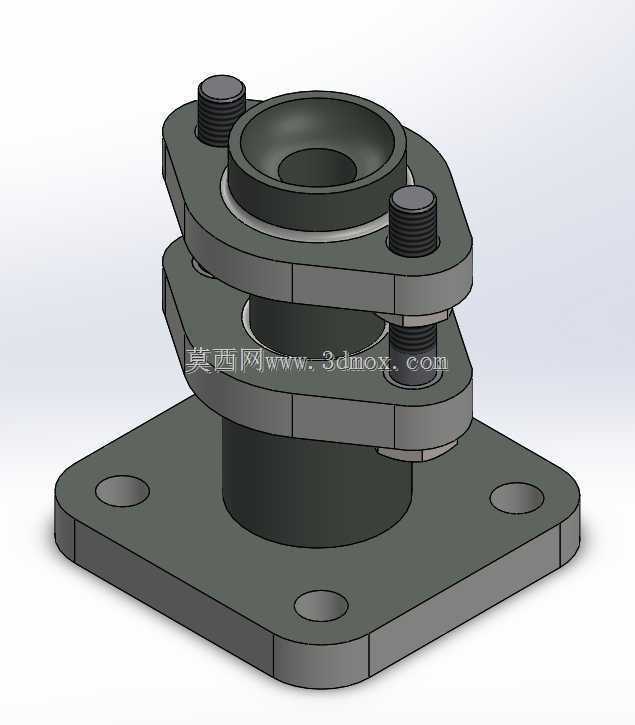

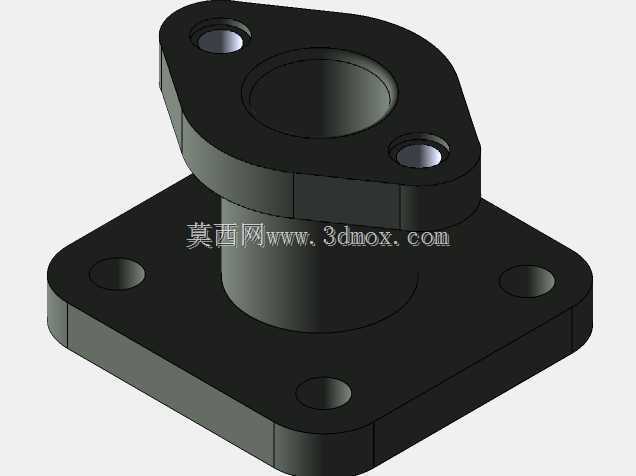

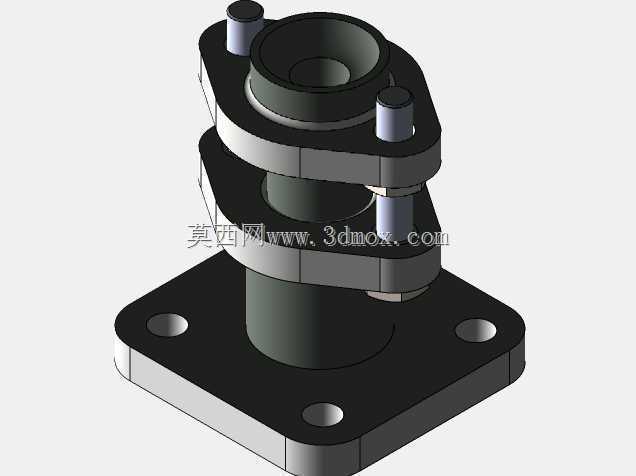

　　该层叠式连接组件多用于流体输送管路的端部密封对接场景，在化工介质输送、小型液压站管路排布、真空实验台管路接驳等工况中都能见到同类结构的应用，核心作用是实现两段同轴管路的刚性对接，同时保证对接位置的密封性能，避免输送介质出现泄漏，也能抵消一部分管路安装时的同轴度偏差。从结构设计来看，底部采用方形法兰安装底座，四个角位设置沉头安装孔，安装时可通过内六角螺栓将整个组件固定在设备面板或者支架平面上，沉孔设计能够让螺栓头完全没入底座平面，不会突出表面影响后续组件叠装，底座中心的通孔为介质流通的主通道，孔径与对接管路的通径保持一致，避免通径突变造成介质流阻增大。中间层为两层叠装的法兰压片结构，每层压片都对应设置螺栓穿装孔，

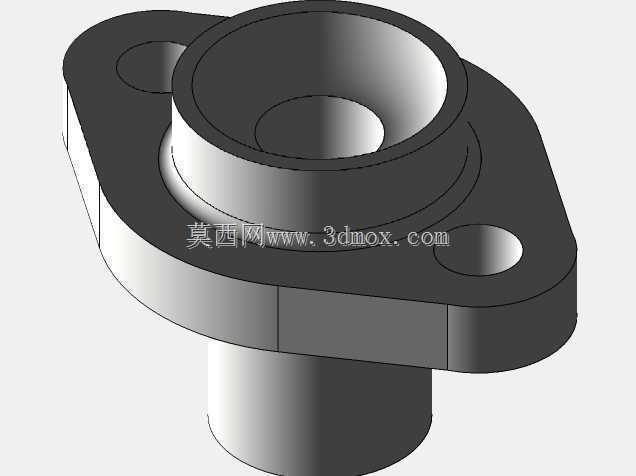

　　通过三根周向均布的外六角螺栓实现层间压紧，螺栓沿中心通孔的圆周方向均匀排布，拧紧时能够让压片各位置的压紧力保持均匀，不会出现局部压合不实的问题。两层压片之间预留了密封件的安装槽位，装配时可根据输送介质的特性选择橡胶密封圈、金属缠绕垫片或者聚四氟乙烯密封垫，槽位的深度经过匹配设计，压紧后密封件能产生合适的压缩量，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现密封间隙。顶部的承口结构做了内凹的圆弧过渡设计，对接外部管路时能够起到导向作用，降低管路插接的对位难度，承口的外壁厚度经过强度校核，能够承受管路内的额定工作压力，不会因为压力波动出现承口开裂的问题。设计过程中对各层零件的同轴度做了公差约束，底座中心孔、

　　中间压片中心孔、顶部承口中心的同轴度公差控制在合理范围内，避免装配后出现通径错位，影响介质流通效率。安装边界方面，方形底座的安装孔中心距适配常见的设备面板安装孔位规格，层间螺栓的拧紧空间预留充足，使用常规的开口扳手或者套筒扳手即可完成紧固操作，不需要特殊的定制工装，后期维护拆解时只需要松开周向的三根螺栓，就能更换中间的密封件，不需要将整个底座从安装面拆除，能大幅降低现场维护的工作量。组件整体采用金属材质加工，表面做发黑防锈处理，能够适应常规工业环境下的使用需求，不会因为短时间的潮湿环境出现表面锈蚀，影响后续的拆装操作。
