带侧孔三角加强型支撑座结构

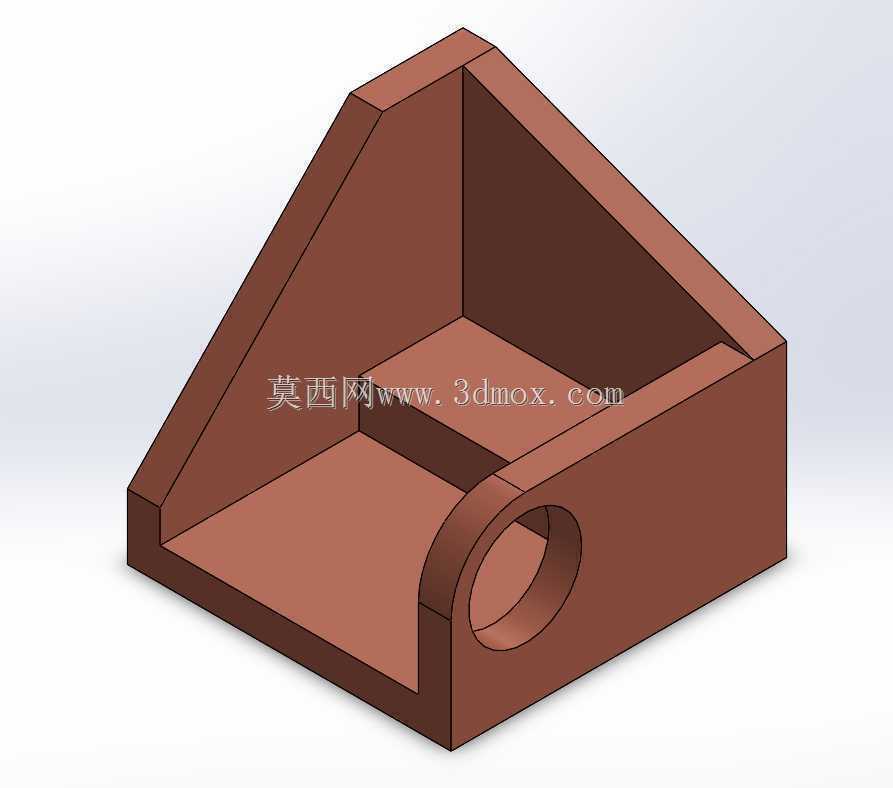

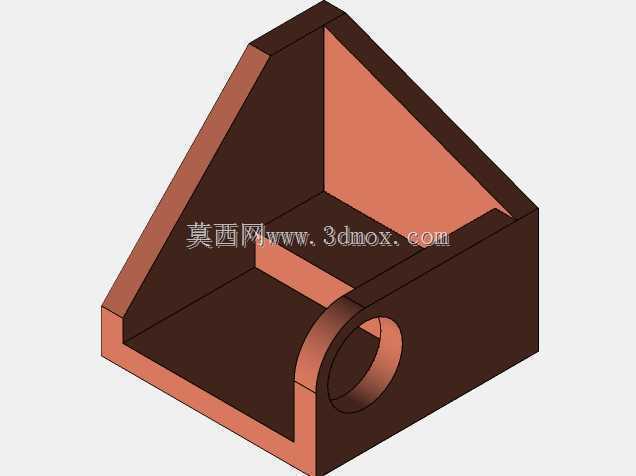

　　这类带侧装孔的三角加强型支撑构件，常应用在小型输送线侧边挡料机构、桌面型工装夹具的基座连接部位，也可作为轻型检测设备的可调支撑脚安装座使用，承担垂直方向的静载荷与小幅侧向冲击力，避免安装部位出现应力集中导致的形变。从结构设计逻辑来看，主体采用直角三角的中空腔体构型，并非实心切削结构，在保证整体抗弯截面模量满足载荷要求的前提下，大幅削减了构件自身重量，减少原材料消耗的同时，也降低了安装时的对位负重。侧边一体化成型的带通孔圆柱凸台，是专门为铰接式连接件预留的安装位，通孔的同轴度公差控制在IT7级区间，可直接穿入销轴实现与摆臂、连杆类零件的铰接配合，不需要额外加装焊接轴套，减少装配工序。构件的两个垂直安装面分别预留了沉头孔位，

　　安装时可根据现场布局选择底面固定或侧面贴装两种方式，沉头孔的深度设计刚好容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出构件表面，避免与周边运动部件发生刮蹭。三角斜向的加强壁与两个垂直面的交接处均做了R3的圆角过渡，避免直角交接处的应力集中问题，在承受偏载时，应力会顺着斜壁均匀分散到两个安装基面，不会在转角处出现裂纹。中空腔体的内壁厚度保持均匀4mm，适配注塑或粉末冶金的成型工艺要求，不会出现壁厚不均导致的缩痕、气孔等成型缺陷，若采用机加工方式制作，中空结构也能减少铣削加工量，缩短加工周期。安装边界方面，构件底面的平面度要求控制在0.05mm以内，保证安装后与安装基面完全贴合，不会出现翘曲导致的支撑不稳；

　　侧孔的中心高度与底面的尺寸公差控制在±0.1mm，保证铰接部件的转动中心高度一致，避免连杆运动时出现卡滞。实际应用中，这类支撑座不需要做额外的表面处理，若应用在潮湿工况，可在表面做发黑或阳极氧化处理提升防锈能力，常规工况下直接采用45号钢切削或铝合金压铸即可满足使用要求，构件的承力上限可达到80kg静载荷，完全覆盖轻型自动化机构、小型工装的支撑需求。
