单节试验用凹凸配合定位基座结构

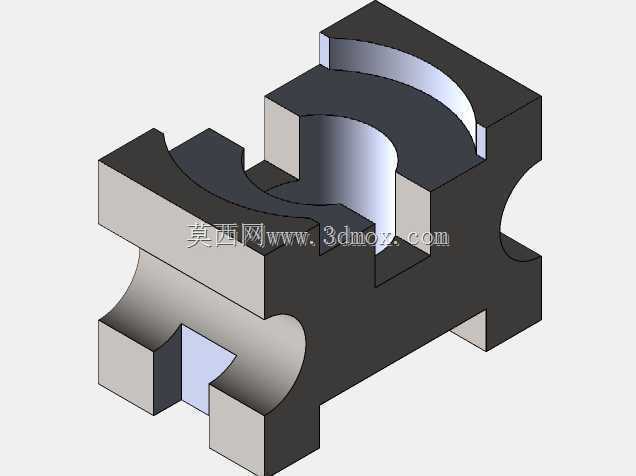

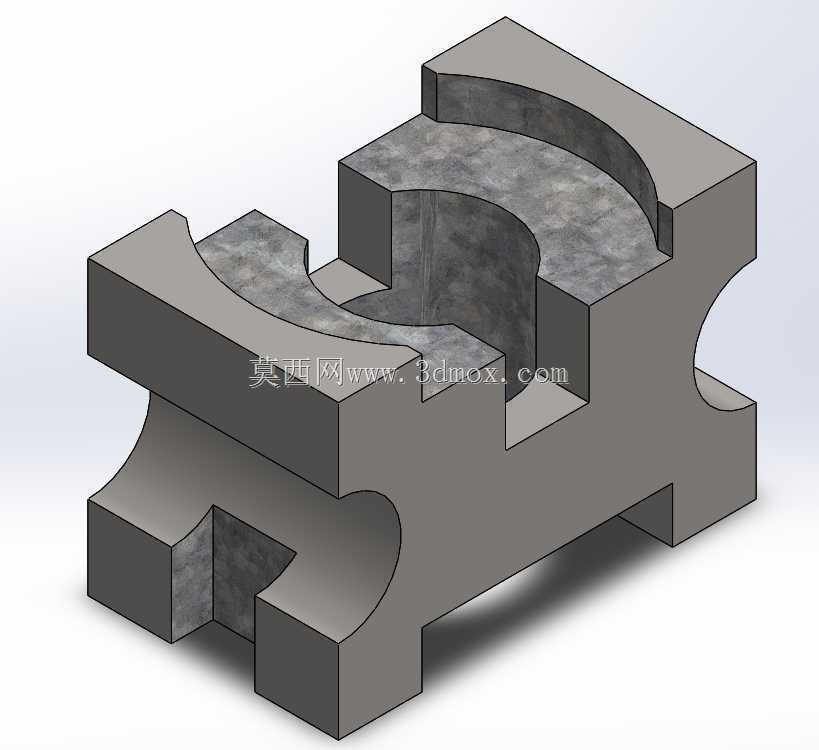

　　该构件主要应用于单节模型试验场景中，作为承载与定位的核心基座部件，承担试验过程中上部载荷传递、配合部件限位以及试验工况下的结构支撑作用，常见于材料力学性能测试、小型结构件装配验证、工装夹具配套定位等试验环节，能够在多组对照试验中保持稳定的定位精度，避免试验过程中试件移位导致的数据偏差。从结构设计来看，构件采用对称式凹凸嵌合结构，上部设置半圆弧内凹承载面，可适配圆柱类试验件的外壁贴合，两侧对称分布的凸台与凹槽结构，既能够实现相邻同规格构件的快速拼接定位，也可配合压块、销钉等紧固件完成试验件的侧向锁紧，下部设置的弧形让位槽，既可以减轻构件自身重量，也能为试验管线、传感器走线预留安装空间，避免试验过程中线路被结构挤压破损。

　　设计阶段优先考虑了试验场景下的拆装便捷性，所有配合面均采用直面与圆弧面组合的形式，无复杂倒扣结构，常规铣削加工即可完成全部外形加工，无需特殊工装夹具，加工成本可控，同时对称结构的设计也降低了建模与出图的出错概率，后续改型时仅需调整圆弧面半径、凸台凹槽的配合尺寸，即可适配不同直径的圆柱类试验件。从安装边界来看，构件底部为平整安装面，可直接固定在试验台T型槽平台上，两侧凸台的外侧平面可作为定位基准面，与试验台的定位挡块贴合后即可快速完成找正，无需反复调整坐标，上部半圆弧面的中心高度经过精确计算，能够保证试验件的中心轴线与试验加载装置的施力轴线重合，避免偏载导致的试验数据失真。构件的壁厚设计经过受力校核，在常规试验载荷下不会出现明显形变，

　　凹凸配合的间隙控制在合理范围内，既保证拼接时的顺畅度，也不会因间隙过大导致定位偏差，侧面的弧形让位结构同时兼顾了减重与握持功能，人工搬运拆装时可以直接扣住弧形槽施力，无需额外设计吊装结构，适配实验室场景下频繁拆装调整的使用需求。
