Z型弯折双安装板铰接固定支座结构

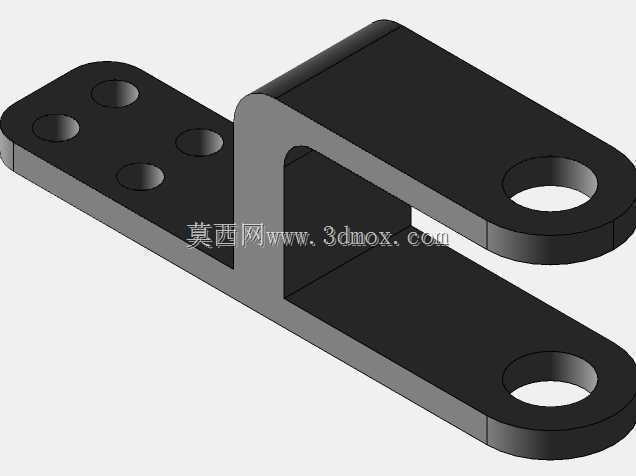

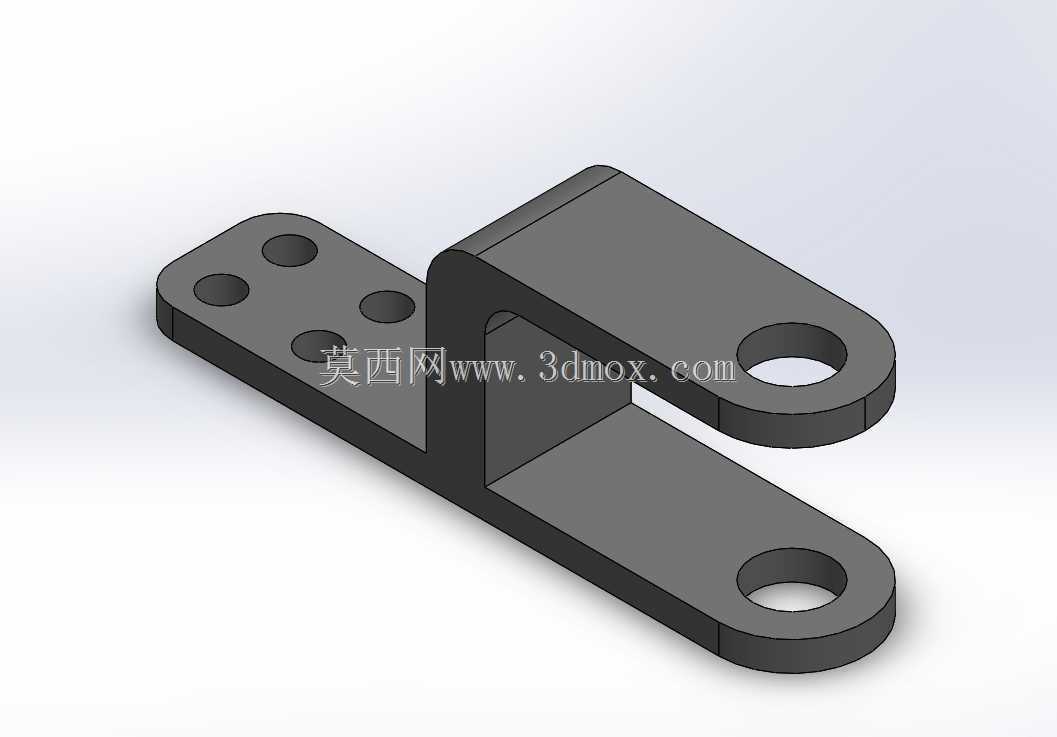

　　这类Z型弯折结构的铰接支座，在轻工自动化输送线、小型工装夹具、仓储分拣设备的限位与活动连接环节应用十分普遍，核心作用是实现两个存在空间高度差的构件之间的铰接联动，同时承担静态支撑与小角度往复转动的载荷传递。从结构设计逻辑来看，主体采用等厚薄板一体弯折成型，省去了分体焊接的拼接工序，能有效避免焊接变形带来的安装孔位偏差，整体结构的抗扭一致性比分体拼接件提升不少。下部的长安装板上排布了四个通孔，采用多螺栓固定的方式，可适配不同孔距的安装基面，安装时能根据实际装配需求微调固定位置，降低基面加工的孔位精度要求；上部的单耳板与下部延伸出的单耳板同轴设置铰接孔，两个铰接孔的同轴度在建模阶段就通过基准轴约束严格控制，能保证配套销轴穿装后无卡滞，

　　转动副的活动间隙控制在合理范围内，不会出现转动时的偏磨问题。设计时特意将弯折处做了圆角过渡处理，避免直角弯折带来的应力集中问题，在承受周期性往复载荷时，弯折位置的疲劳强度能满足长期使用要求，不会出现应力断裂的隐患。安装边界方面，下部安装板的平面度要求控制在0.1mm以内，保证与安装基面贴合紧密，不会出现紧固后构件翘曲的问题；两个铰接孔的中心距与弯折高度的尺寸公差按IT12级控制，既能满足普通工装的装配精度要求，又不会过度提升加工成本。这类支座的铰接端通常配套销轴、卡簧或者开口销使用，可实现摆杆、挡料臂、活动压板这类小载荷活动构件的连接，在小型非标设备里，这类结构件往往不需要额外定制复杂铸件，

　　采用板材激光切割后折弯再做孔加工即可快速生产，加工周期短，成本可控，替换维护也十分方便。建模过程中，所有孔位都做了倒角处理，既去除加工毛刺，也能在螺栓穿装、销轴插入时起到导向作用，避免装配时刮伤零件表面的防锈涂层。整体结构没有冗余设计，所有结构特征都服务于安装固定与铰接转动的核心功能，板材厚度的选择根据实际承载需求匹配，常规工况下3-5mm厚度的冷轧钢板材质即可满足大部分轻载场景的使用要求，若有防腐需求也可替换为不锈钢板材加工，不需要调整整体结构尺寸。
