带焊接支耳六角镶块螺母结构设计

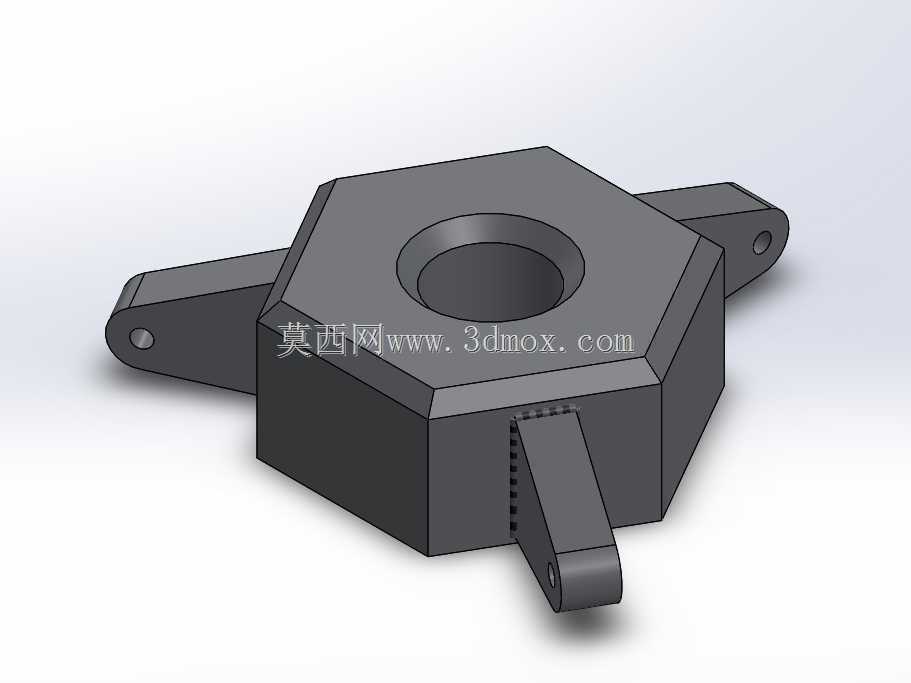

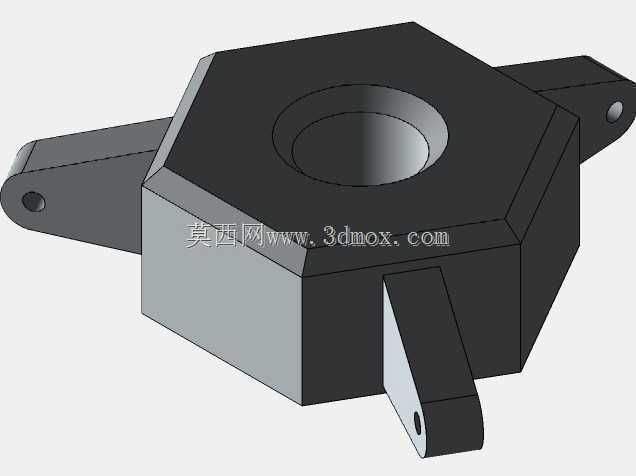

　　在重型机架拼装、非标设备框架搭建、工装夹具定位连接这类需要兼顾螺纹锁紧与多点位固定的场景中，常规六角螺母仅能提供轴向螺纹锁紧力，无法直接在螺母本体上拓展侧向连接点位，往往需要额外加装连接角码或者焊接转接件，不仅增加装配工序，还容易因为二次焊接的热变形导致螺纹同轴度超差，影响后续螺栓装配精度。这款带三个侧向支耳的六角镶块螺母，就是针对这类痛点做的结构优化设计。主体保留标准六角螺母的外部轮廓，方便使用常规开口扳手、套筒工具完成锁紧操作，中心通孔加工标准内螺纹，可适配对应规格的全螺纹螺栓，实现常规的轴向锁紧功能。三个支耳沿六角本体的三个间隔侧面均匀分布，每个支耳上预留光孔，既可以在装配时通过支耳上的孔位穿入定位销，

　　预先完成螺母在安装工位的定位，避免拧紧螺栓时螺母跟转，也可以直接通过支耳与相邻的结构件做点焊固定，让螺母成为机架上的永久固定螺纹点位，后续拆装仅需拧动螺栓即可，无需反复对位找螺母位置。设计时特意将支耳与六角本体的衔接位置做了圆角过渡处理，避免焊接时应力集中导致支耳受载断裂，支耳的厚度控制在六角本体厚度的三分之一，既保证支耳有足够的焊接强度与抗剪切能力，也不会过多增加螺母整体重量，同时不会干涉扳手在六角面上的卡合空间。安装边界上，六角对边尺寸与同规格标准六角螺母一致，无需在安装板上扩大沉孔尺寸，三个支耳向外延伸的长度控制在不超出常规扳手作业半径范围内，相邻两个支耳的夹角为120度，不管是水平安装还是垂直安装，

　　都至少有一个支耳处于方便施焊的位置，不会出现支耳全部贴靠安装面无法焊接的情况。支耳上的光孔直径略大于常用定位销直径，预留少量装配调整余量，抵消焊接变形带来的位置偏差，中心螺纹孔的有效螺纹深度与同规格标准螺母保持一致，保证螺纹啮合长度满足锁紧强度要求，不会因为增加支耳结构削减螺纹有效啮合段。这类结构的螺母尤其适合用在管材拼接的框架结构中，可预先将螺母焊接在管材内部的预设点位，从外部穿入螺栓即可完成外部附件与管材框架的连接，无需在管材内部预留扳手操作空间，大幅简化封闭型材框架的装配流程。
