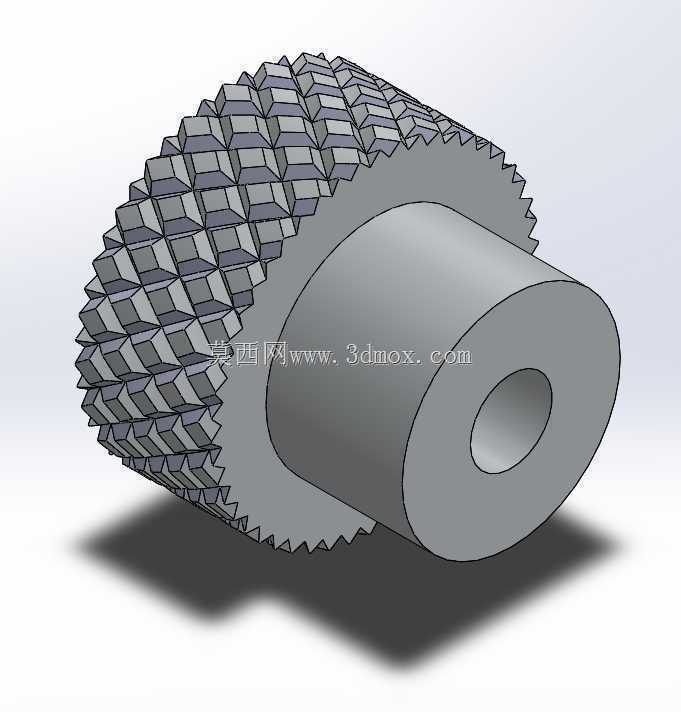

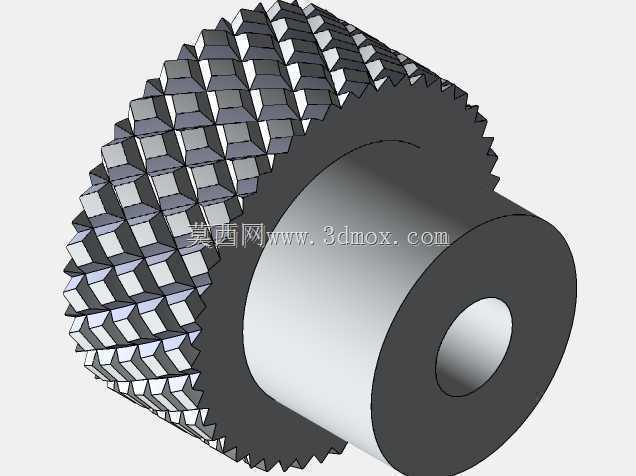

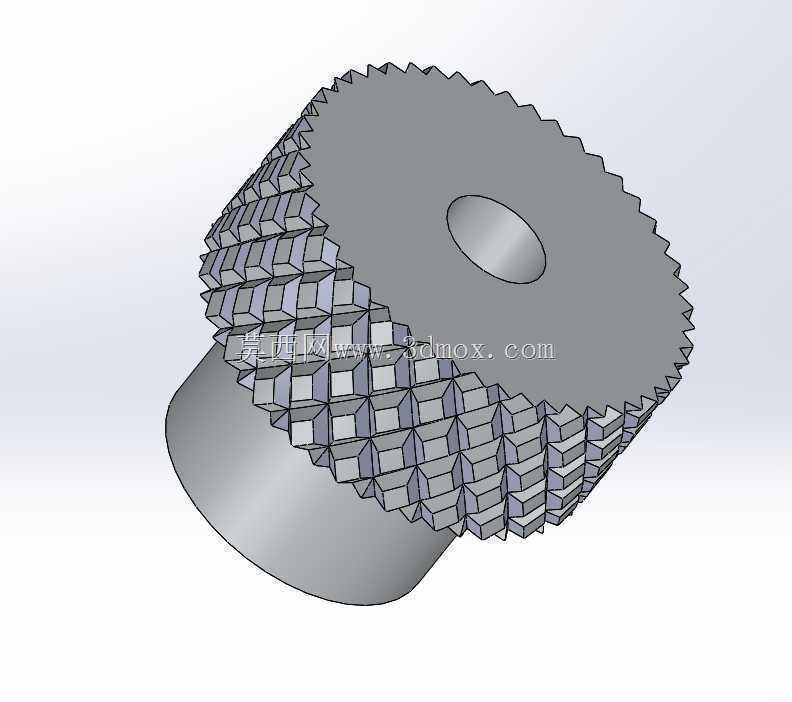

带网纹滚花结构的空心轴类试件

　　日常做手动调节类机构的结构设计时，滚花结构是绕不开的细节设计，这类带滚花的空心轴件，最常出现在需要手动拧动调节、又不适合额外加装旋钮的紧凑安装场景里，比如小型试验台的进给调节轴、工装夹具的手动锁紧轴、手持检测工具的握持调节段，都能看到这类结构的身影。做这个结构的三维设计时，首先要敲定的是安装边界，内孔是核心的配合基准，要匹配对应安装轴的公差带，通常选间隙配合或者过渡配合，根据实际拆装频率调整，外圆的光轴段长度要匹配安装座的厚度，预留好轴向窜动的间隙，避免装配后出现卡滞。滚花段的设计是核心，网纹滚花的节距选择要结合手动操作的施力需求，直径偏小的轴件选小节距滚花，避免硌手，直径偏大、需要更大拧紧力矩的场景选大节距滚花，

　　保证手指接触时的摩擦力足够，不会出现拧动打滑的情况。很多新手做滚花建模时容易直接在光轴表面阵列凸起，忽略实际滚花加工的成型逻辑，实际生产里滚花是用滚花刀挤压工件表面让材料塑性变形形成纹路，所以建模时要注意纹路的凸起高度和根部过渡，避免出现尖角导致加工时应力集中，也能避免实际使用时纹路边缘割手。空心的结构设计一方面是为了减重，另一方面是可以穿入引线、细杆或者做同轴定位，在紧凑的设备结构里能节省不少安装空间，滚花段和光轴段的衔接处要做微小的退刀槽，给滚花加工留出退刀空间，也能避免装配时台阶处出现干涉。这类零件的材质通常选45号钢或者铝合金，根据使用场景的强度需求调整，需要防锈的场景可以做发黑或者阳极氧化处理，

　　滚花段不需要做过高的表面光洁度，保证纹路清晰、摩擦力足够即可，光轴的配合面则要按照配合公差要求做对应的表面处理，保证装配精度。做结构校验的时候，要重点核算滚花段的握持力矩是否满足手动操作的需求，根据人手的最大施力、滚花的摩擦系数算出能提供的最大锁紧力矩，避免实际使用时拧不动或者锁不紧的情况，同时要校核空心轴的壁厚，在承受额定轴向力和径向力的时候不会出现变形，尤其是作为锁紧轴使用时，壁厚要能承受锁紧时的挤压力，不会出现压溃的情况。
