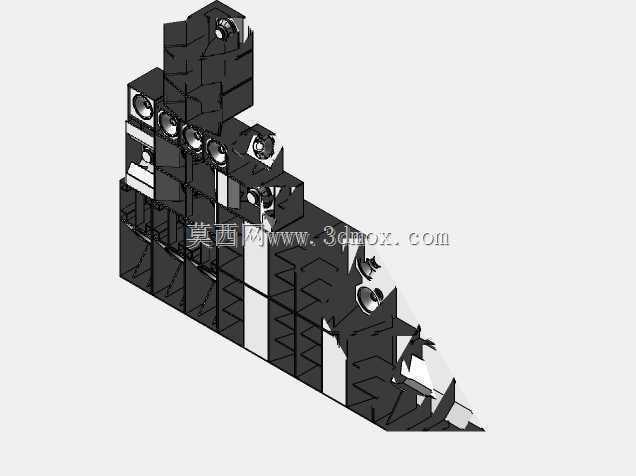

超低音音箱箱体结构三维设计方案

　　在专业音频扩声系统的落地部署中，超低音音箱承担着重放低频段声信号的核心作用，常见于户外演出场地、室内影音空间、商业公共广播系统等场景，其箱体结构的合理性直接影响低频下潜深度、声压输出效率以及长期使用的结构可靠性。本次完成的三维结构设计，围绕超低音单元的安装适配需求展开，在前期结构规划阶段，首先结合常用大口径低音单元的安装孔位基准，预留了单元沉台的装配余量，沉台深度严格匹配单元磁钢与盆架的突出尺寸，避免单元安装后出现盆架与箱体内部加强筋干涉的问题，同时在单元安装位周边设计了均匀分布的螺丝固定柱，柱体高度与箱体壁厚保持合理比例，确保螺丝锁附后不会出现柱体开裂的情况。

　　从内部声学结构设计来看，为了减少箱体内驻波对低频重放的干扰，在箱体内部非对称布置了横向与纵向的加强筋，筋条宽度与壁厚按照1:2的比例设置，既能够提升大音量工作状态下箱体的抗谐振能力，避免箱体壁板产生不必要的振动杂音，也能够打乱箱体内的声波反射路径，减少驻波堆积带来的低频浑浊问题。倒相管的安装位置经过结构适配，预留了足够的管长调节空间，设计时避开了内部布线的走线路径，倒相管出口与箱体后板保持足够的间距，避免气流直接冲击墙面产生气流噪声。

　　在外形尺寸与安装边界的考量上，整体外轮廓尺寸适配常规流动演出的运输堆叠需求，箱体两侧预留了标准规格的提手安装位，底部设计了与顶部匹配的堆叠定位凸台，多台设备堆叠运输时能够实现快速对位，不会出现滑动移位的问题。箱体背板区域预留了接线面板的安装开口，开口尺寸适配通用规格的 Speakon 接线座，周边设计了防水胶圈的安装槽，满足户外使用时的基础防护需求。箱体的边角位置设计了包角安装位，可搭配标准金属包角提升运输过程中的抗磕碰能力，所有外露的连接缝位置都预留了密封胶的涂覆槽，装配时打胶后能够保证箱体的气密性，避免漏气导致的低频输出效率下降。

　　从装配逻辑来看，整个箱体采用模块化的拆分设计，前后面板、侧板、上下盖板的拼接位置采用止口定位结构，装配时不需要额外的工装夹持即可实现快速对位，降低生产装配的难度。内部的分频器安装位设置在箱体侧面的独立安装凸台上，与低音单元的磁钢保持足够的安全距离，避免磁钢磁场对分频器元件产生干扰，同时安装位周边预留了走线槽，方便内部线材的规整固定，避免线材在箱体内晃动产生异响。
