小型RC自动驾驶车辆测试底盘结构

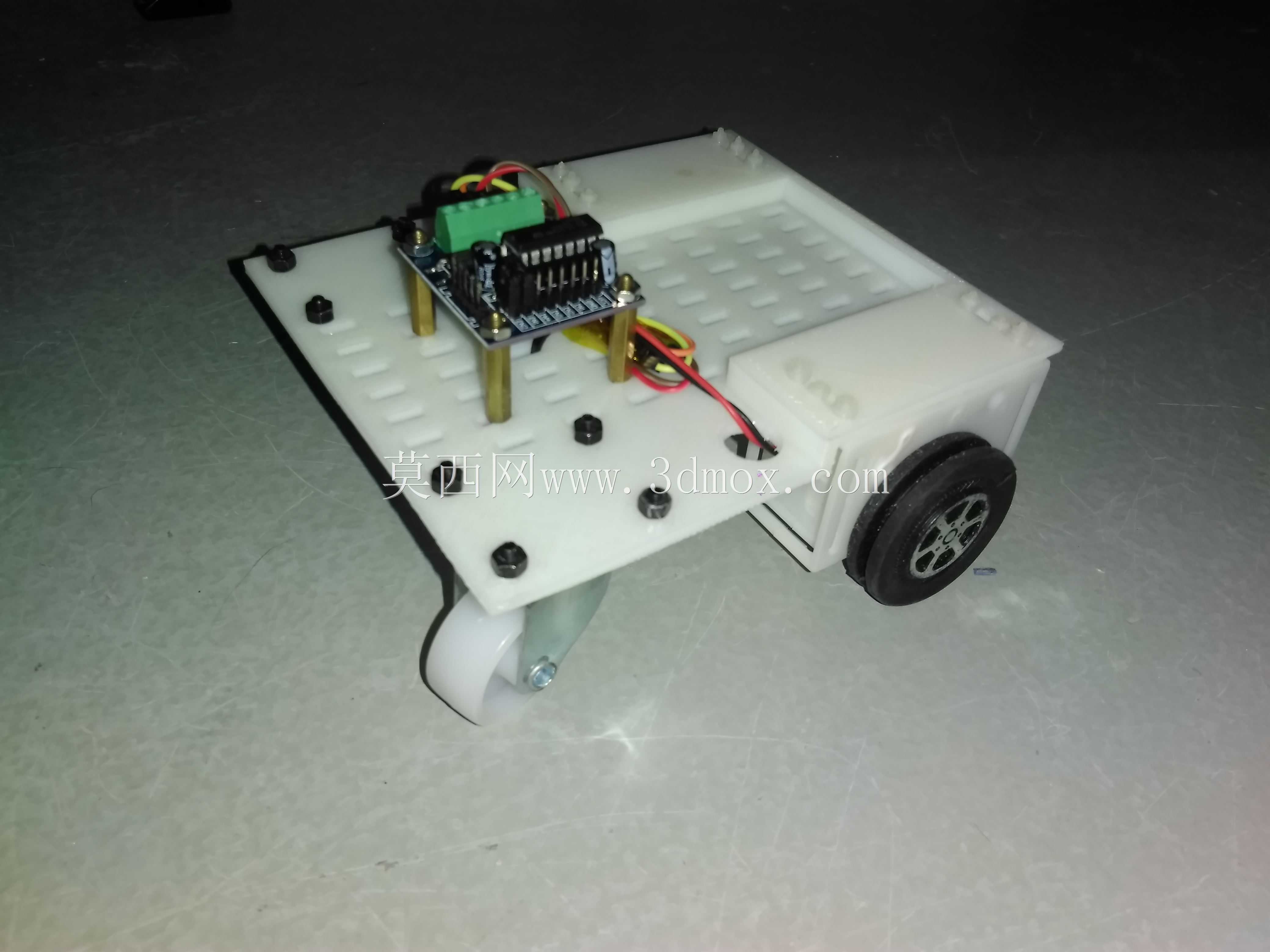

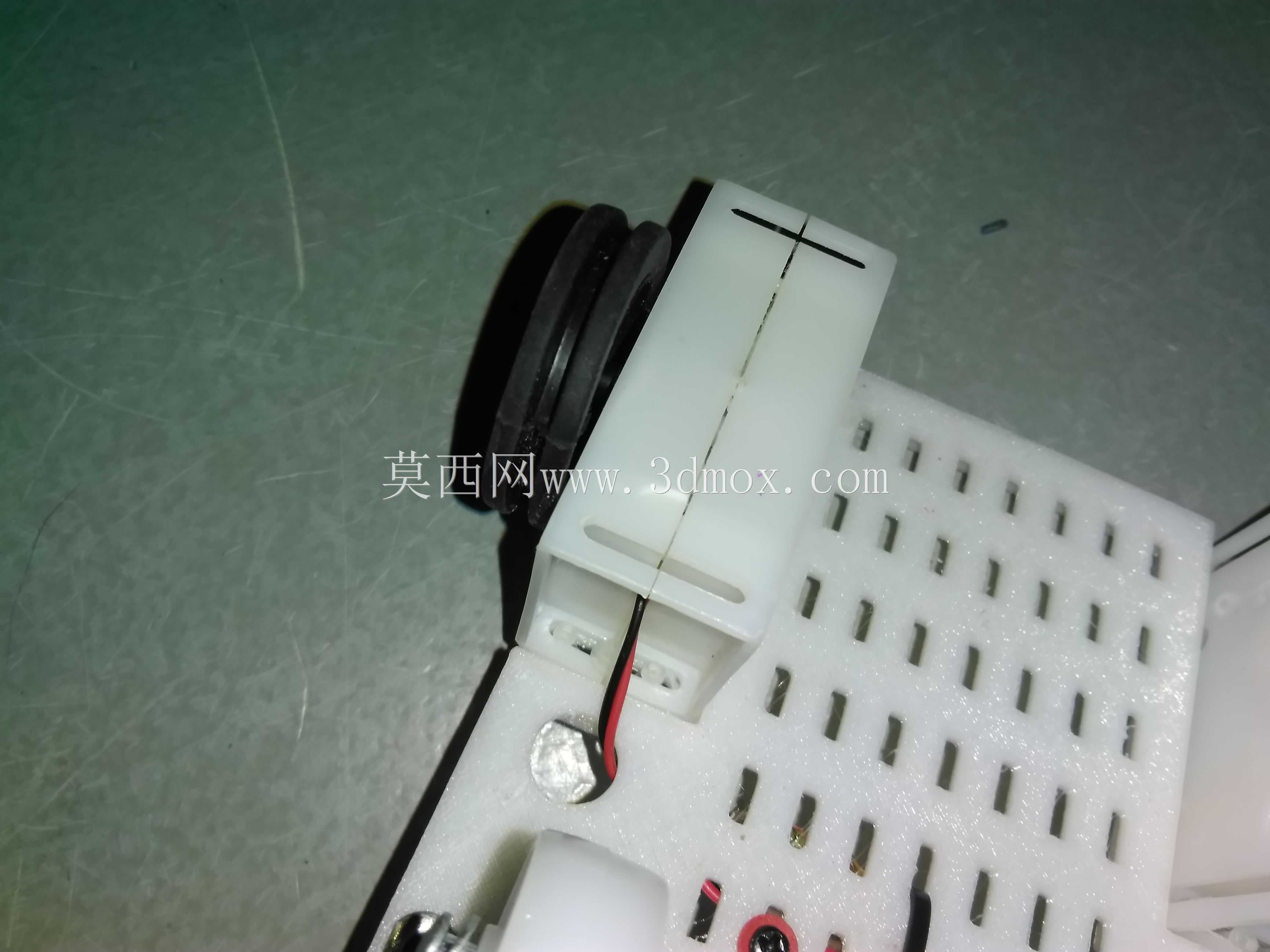

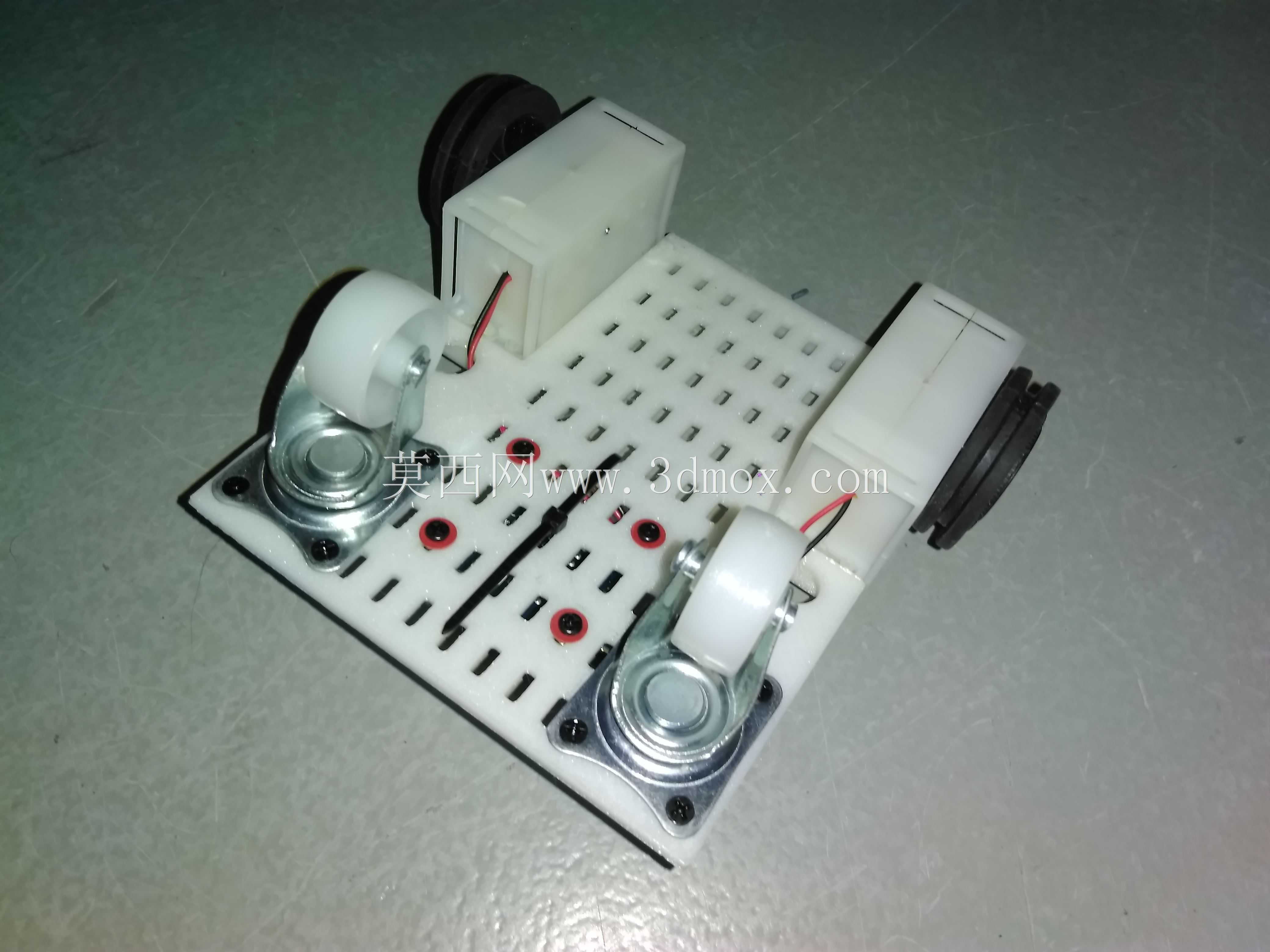

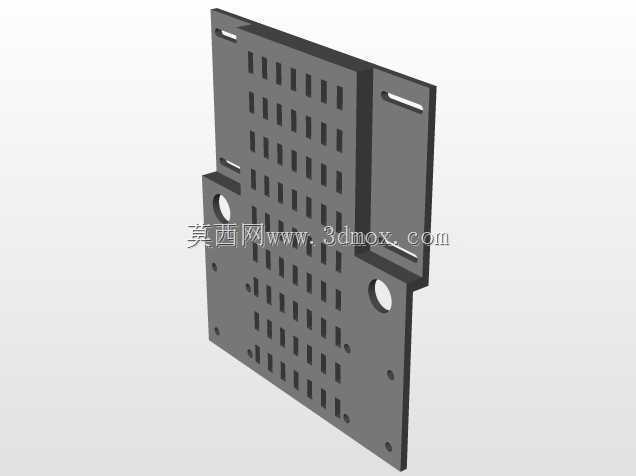

　　这款轮式移动平台主要面向高校实验室、创客研发场景下的小型自动驾驶算法验证、RC遥控车功能改装需求，可作为各类车载电子模块的通用搭载基座，替代定制化加工的高成本测试底座，适配从循迹功能调试、小型传感器搭载到简易自主避障逻辑验证的多类研发任务。平台主体采用平板式承载结构设计，上表面预留规整的安装点位，可通过螺钉与拉铆结构快速固定不同规格的驱动控制板、传感器模块、供电组件，无需额外打孔改制就能适配多数常用的小型车载电子硬件，降低研发阶段的结构改制成本。驱动轮采用单侧橡胶轮搭配前置万向从动轮的三轮布局，在保证小半径转向能力的同时，简化了底盘的传动结构，减少不必要的传动损耗，调试阶段可快速完成轮组高度的匹配调整。

　　设计阶段曾对比激光切割与3D打印两种加工方案的适配性，3D打印方案虽能快速产出样件完成功能验证，但生产效率与尺寸精度不及激光切割工艺，尤其是轮系安装位的高度公差控制上，激光切割件可通过板材厚度的精准选型，配合每个车轮安装位的有效高度实测，更便捷地完成平台水平度校准，避免因底盘倾斜带来的传感器数据偏差、行驶轨迹偏移问题。驱动板安装位采用3mm规格铜柱做支撑隔离，既保证了电路板与承载板之间的安全绝缘间隙，也预留了足够的布线空间，驱动模块的供电与信号线缆可顺着铜柱间隙规整排布，避免线缆干涉轮组运动。平台的安装边界充分考虑了常用小型电子模块的尺寸范围，承载平板的有效安装区域可覆盖主流的单片机控制板、微型激光雷达、小型摄像头模块的安装需求，

　　轮组突出主体的尺寸做了限位设计，避免加装外覆外壳时出现结构干涉。底盘的动力舱与承载区做了简易分隔，供电电池与驱动电机可内置在主体舱室内，降低上表面的布线杂乱度，同时压低整体重心，提升平台行驶过程中的稳定性，减少高速转向时的侧倾风险。实际调试过程中，这类通用化底盘可大幅缩短研发前期的结构准备周期，研发人员无需从零开始设计底盘结构，只需根据自身搭载的硬件需求调整对应安装点位，就能快速搭建可用的测试载具，适配多轮迭代的算法验证需求，尤其是在学生创新项目、小型原型验证场景下，这类模块化的底盘结构可有效降低非结构方向研发人员的机械加工门槛，将更多精力集中在控制逻辑与功能调试上。
