简易虎钳式圆轴夹持工装结构设计

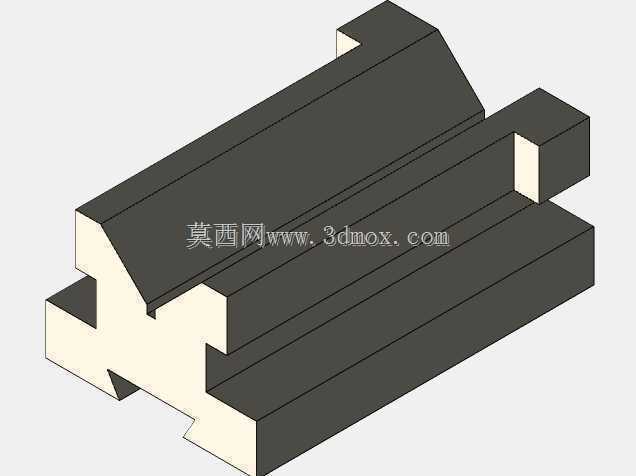

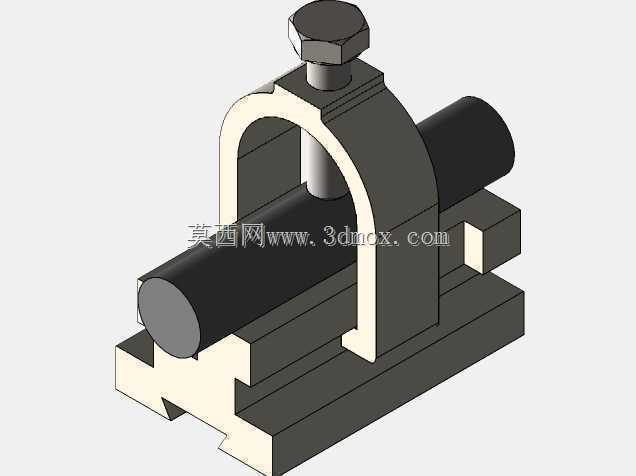

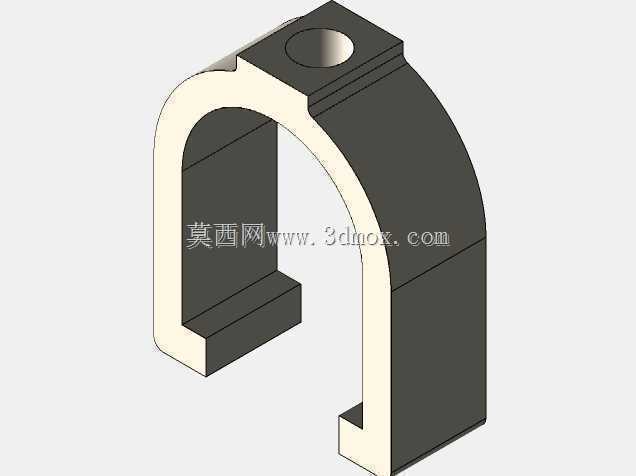

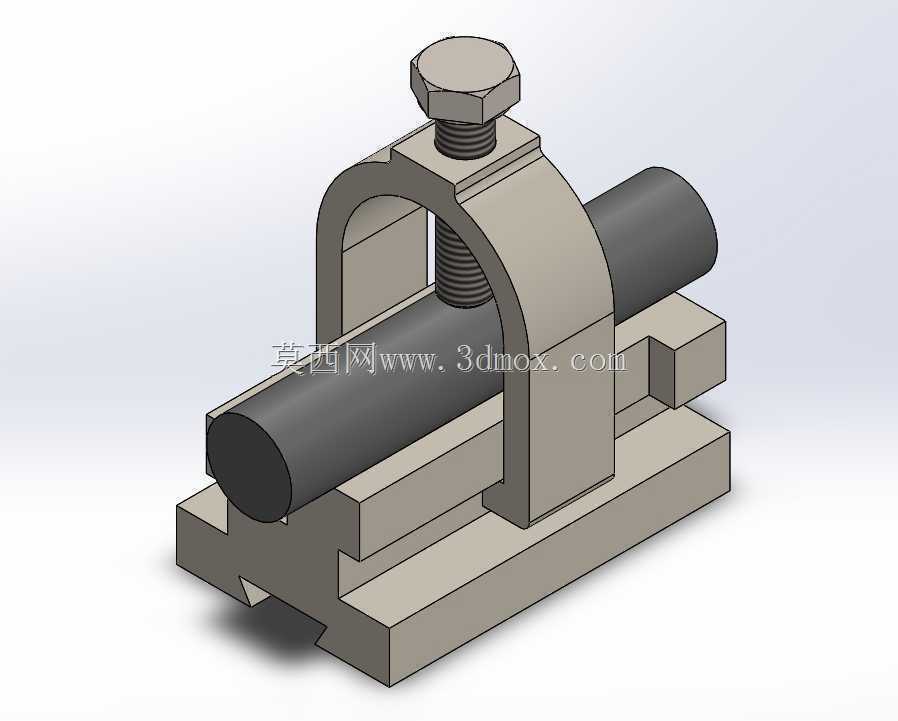

　　这款虎钳式夹持结构，主要面向小型机加工工位、教学实训场景以及简易装配作业的圆轴类零件装夹需求，日常可承担直径适配范围内光轴、螺纹杆类工件的临时固定、轻度修配、尺寸复检等作业，相比重型台虎钳，它的结构更轻量化，占用安装台面空间更小，适配小批量多工位的零散装夹场景。从结构功能来看，整体采用弓型夹架配合底部梯形安装座的布局，底部的梯形凸台可直接嵌入对应规格的工作台T型槽内，无需额外打孔固定，安装时顺着槽道滑入即可完成定位，适配常规钳工台、小型实验台的标准槽宽边界，安装后整体不会出现横向窜动。夹紧执行部分采用标准六角头螺栓配合夹架顶部的螺纹孔实现进给，螺栓下端直接压合在被夹持圆轴的上表面，搭配底部承托座的V型定位面，

　　可对不同直径的圆轴实现自适应对中，装夹时无需反复调整工件中心位置，拧紧顶部螺栓即可完成锁紧，夹紧力可通过螺栓拧紧力矩灵活控制，既可以满足轻度打磨、划线作业的夹持刚度需求，也能通过控制力矩避免薄壁空心轴类零件被夹压变形。设计过程中优先考虑了零件的加工工艺性，夹架、底座等结构件均采用常规铣削、钻削工艺即可完成加工，没有复杂曲面或特殊公差要求，普通加工车间即可完成自制，配套的螺栓、螺母均采用标准件，后期维护更换成本极低。结构的开合行程预留了足够的调整空间，可覆盖常见的小直径圆轴装夹范围，夹架与底座之间采用定位槽配合，长期使用出现磨损后可快速拆解更换磨损件，无需整体报废。实际使用中，这类简易夹持结构常被布置在生产线旁的临时返修工位，

　　用于固定待修配的轴类小零件，也会出现在机械基础教学的实训台面上，供学员理解螺纹夹紧机构的工作原理、装配关系，相比复杂的液压、气动夹具，它无需外接动力源，纯手动操作即可完成全部装夹动作，对使用场景的适配性更强，在没有气源、电源的野外临时维修场景下也可正常使用。结构的整体外形紧凑，安装后突出工作台面的高度较低，作业时不会干涉周边工具的摆放，操作人员的手部操作空间充足，拧紧螺栓时不会与周边结构发生磕碰。
