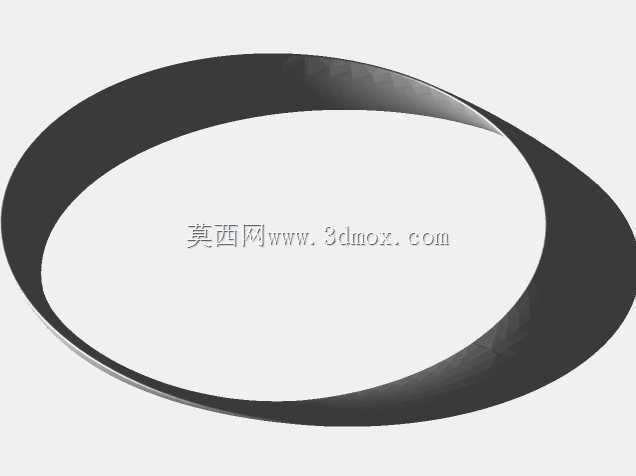

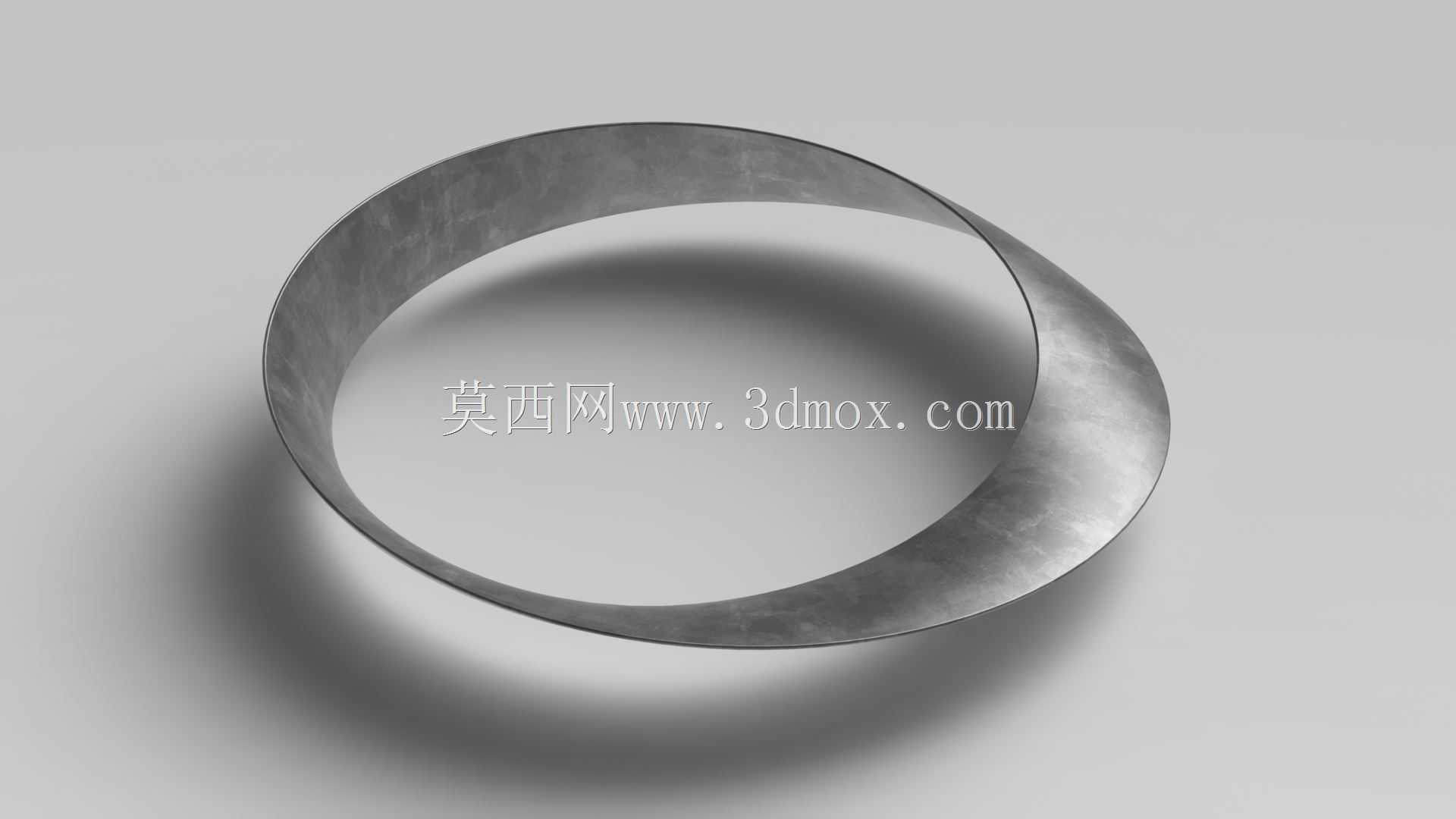

这类单侧曲面扭转闭合结构,在工程领域常被用于需要连续循环作业的场景,比如传送带的工作面设计,采用该结构可让带体正反两面均匀承受磨损,大幅延长带体更换周期,避免传统平带单面长期受力出现的局部老化开裂问题;在密封件设计场景中,这类连续曲面结构可消除传统环形密封件的接缝应力集中点,让密封压力沿环体均匀分布,适配高速旋转轴的动密封需求。从功能特性来看,该结构最核心的特点是不存在正反两个独立曲面,沿环体任意一点出发沿曲面行进,可遍历整个环体的所有表面后回到起点,不存在传统环形结构的内外侧分界,这一特性让其在流体导流场景中也有应用,可让流体在环腔内无折返地完成全路径流动,减少流道内的紊流死角。设计过程中,首先确定基础环形的中心轨迹半径,
再选取矩形截面作为环体的基础截面,将截面沿中心轨迹行进的同时绕轨迹切线方向匀速旋转180度,最终闭合形成连续实体,整个建模过程需要严格控制截面旋转的角度与行进距离的线性对应关系,避免出现曲面褶皱或者闭合处的阶差。从安装边界来看,该结构的整体外轮廓为类圆形,最大外径由中心轨迹半径与截面宽度共同决定,安装时需要预留的空间尺寸需覆盖环体扭转后的最大凸起高度,由于环体不存在断点,安装时无法像开口环形件那样卡入安装位,需要提前在安装基座上设计适配的环形卡槽,将整个环体整体嵌入卡槽内固定。在实际加工适配性上,这类结构如果采用金属板材冲压成型,需要提前计算板材的展开轮廓,考虑扭转过程中的材料拉伸量,避免成型后出现局部壁厚过薄的问题;
如果采用3D打印成型,则需要注意扭转曲面的支撑添加位置,尽量将支撑设置在非工作面一侧,减少后期表面处理的工作量。在教学演示场景中,这类结构也常被用作拓扑学与机械结构结合的演示案例,帮助设计人员理解连续曲面的构建逻辑,掌握沿路径扫掠同时控制截面扭转角度的建模方法,这类建模逻辑也可迁移到螺旋叶片、扭转弹簧等异形构件的设计过程中,帮助设计人员更精准地控制曲面的连续过渡,避免出现建模过程中的曲面破面、曲率不连续等问题。
