互锁式三旋扭连环金属结构件

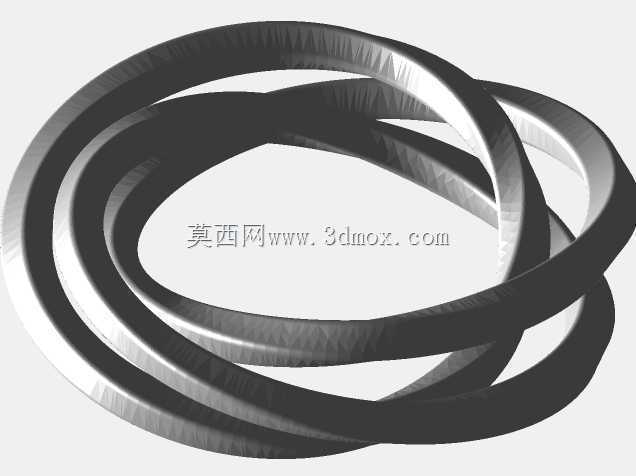

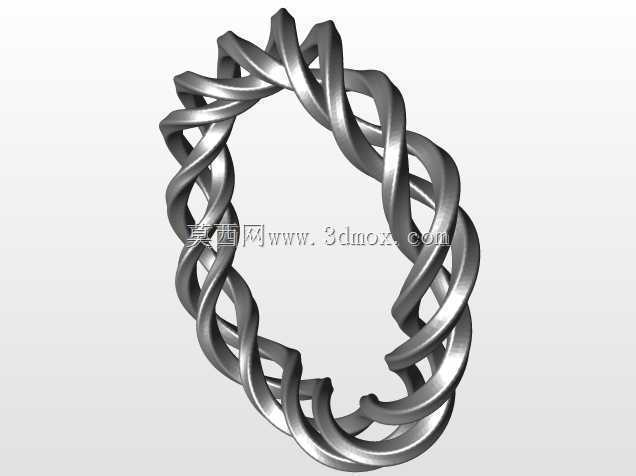

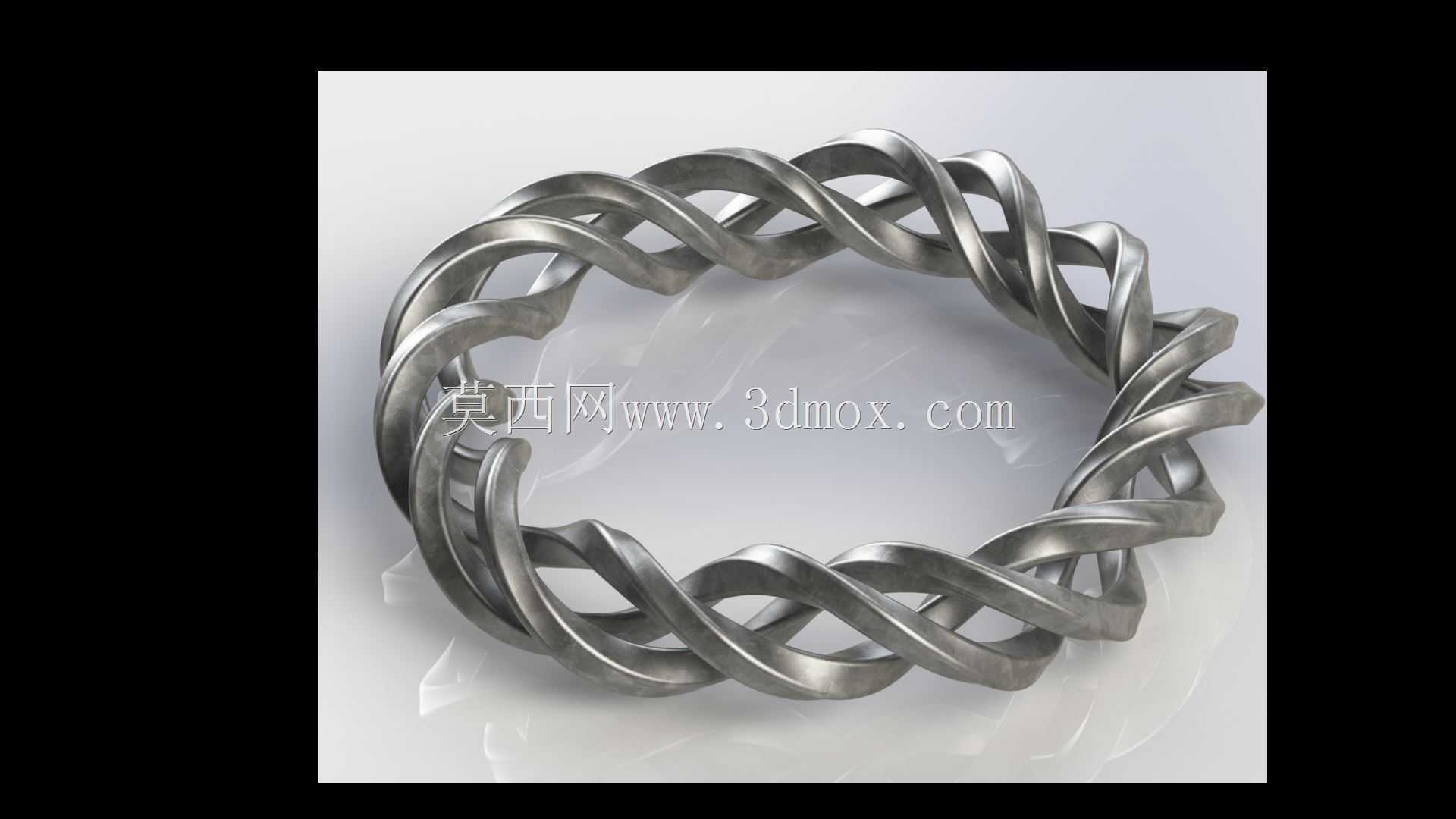

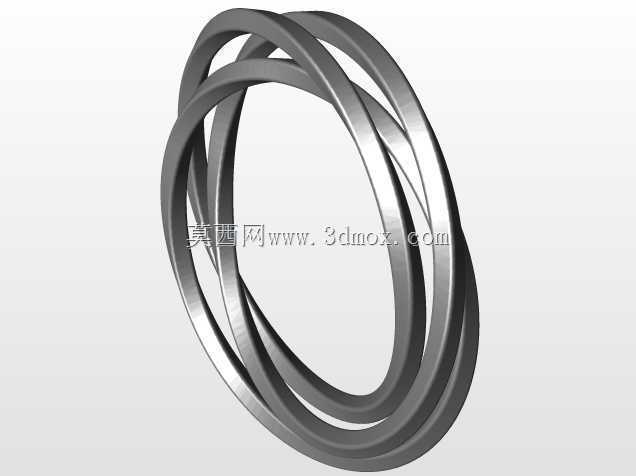

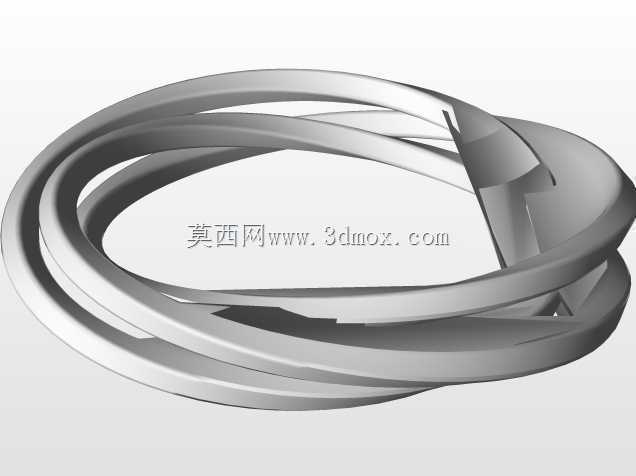

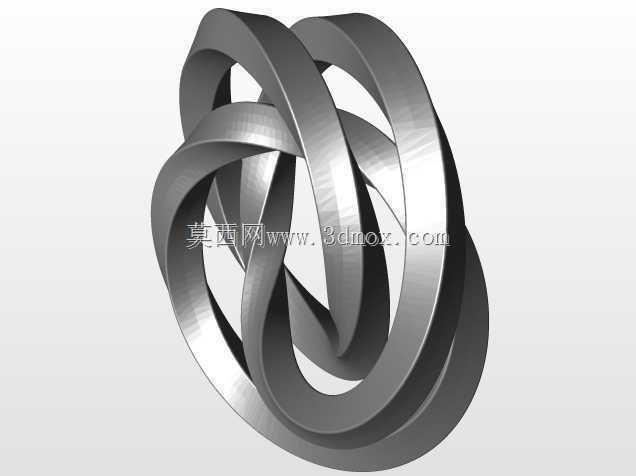

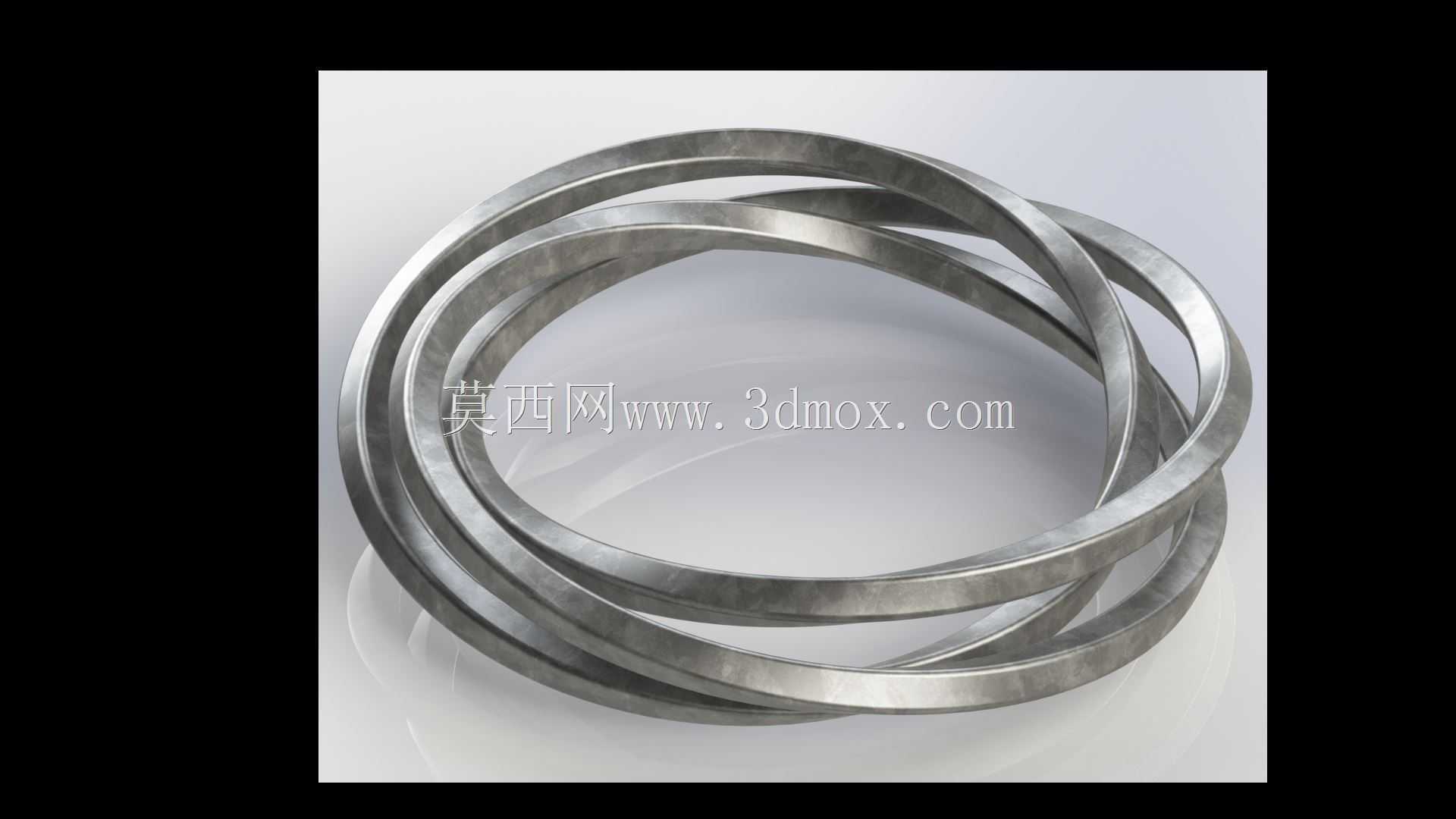

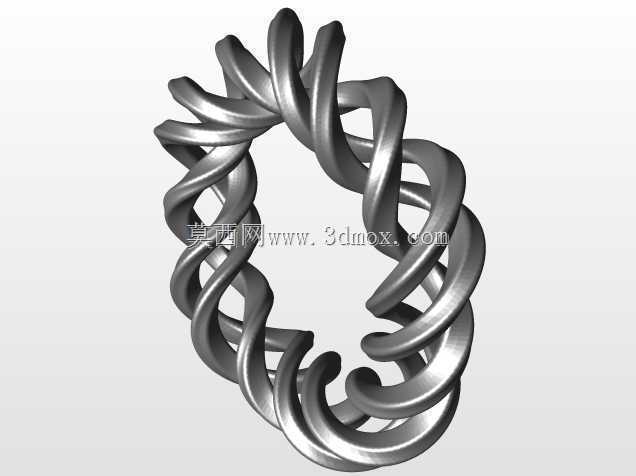

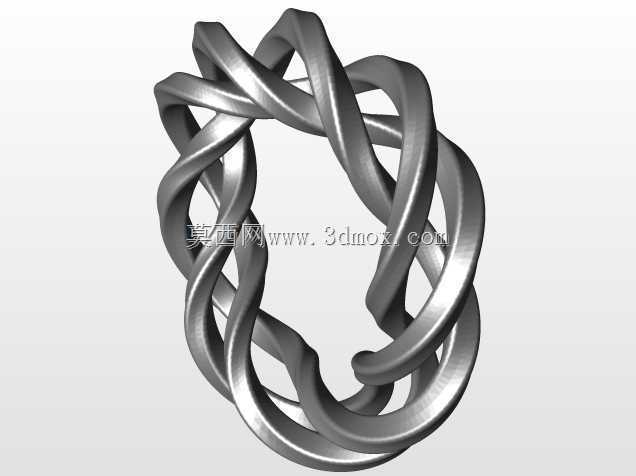

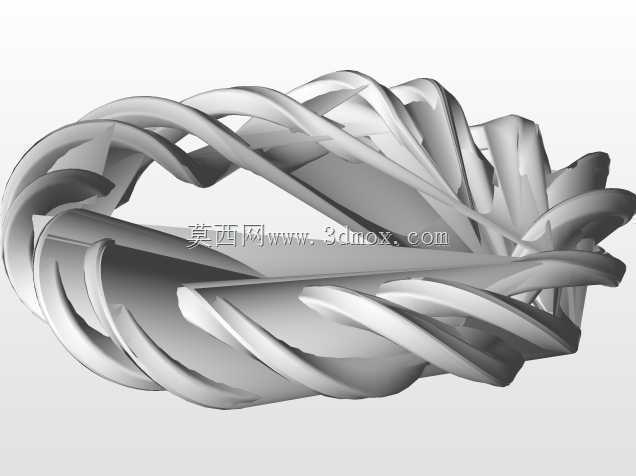

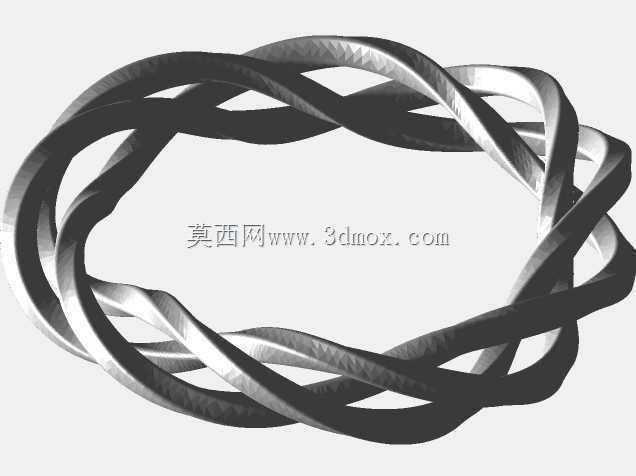

　　这款互锁扭环结构在实际工程场景中，常作为柔性连接构件、装饰性承重环或者特殊传动的挠性元件使用，在轻工机械、装饰五金、特种索具领域都能见到同类结构的应用。不同于普通焊接链环的拼接结构，该构件采用三个独立环体相互旋转缠绕实现互锁，没有额外的焊接点或者连接销轴，整体受力时应力会沿着螺旋扭面均匀分散，不会出现普通开口环连接位置的应力集中问题，在承受反复拉压载荷的工况下，抗疲劳表现比同直径的焊口链环更有优势。

　　设计这类结构时，首先要确定整体环的公称直径，也就是环形结构的内外径边界，这个尺寸直接决定了构件的安装适配空间，不管是作为索具连接环还是装饰承重环，安装时需要预留的避让空间要比环体外轮廓大出单根环料直径的1.2倍，避免相邻部件和扭旋突出的环面发生运动干涉。环体自身的料厚参数并非固定值，会随着环体的扭转圈数、整体环的公称直径做适配调整：当整体环直径固定时，扭转圈数越多，单根环料的缠绕曲率越大，这时候需要适当减小环料厚度，避免弯扭过程中材料内侧出现褶皱、外侧发生拉伸减薄超差；如果扭转圈数固定，整体环直径越大，环料的弯扭曲率越小，就可以适当增加环料厚度，提升整个构件的承载能力。

　　从结构功能上看，三个环体互锁后不会出现松脱问题，不需要额外的防松结构，环与环之间的接触面为连续的螺旋曲面，相对转动时接触面的滑动阻力均匀，不会出现普通链环转动时的卡滞问题。在实际选型应用中，如果作为承重连接构件使用，需要校核环料扭弯位置的最小截面厚度，确保拉伸载荷下的截面应力在材料许用应力范围内；如果作为装饰性构件使用，可以在环体表面做抛光、镀层处理，螺旋扭面的反光效果会比普通光滑环更有层次感。建模过程中需要注意三个环体的相位差，每根环的扭转起始角度要互成120度，装配缠绕时才能保证各环之间的间隙均匀，不会出现过盈干涉或者间隙过大导致的晃动问题，环与环的配合间隙控制在环料直径的0.5%到1%之间，既能保证相对转动灵活，又不会出现过大的窜动量。
